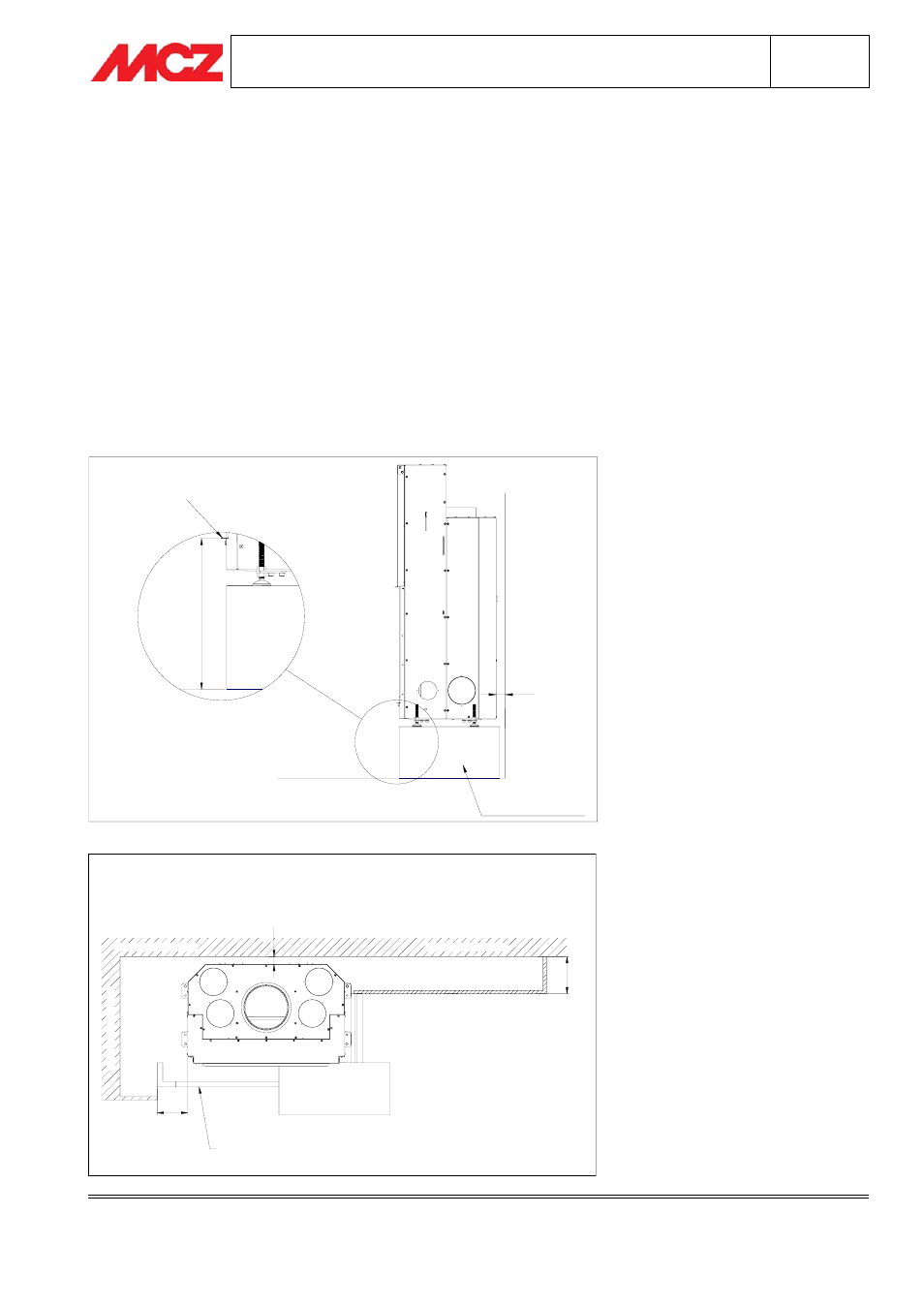

3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA PURO75 (F/PURO95)
Ubicare Forma Puro75 (Forma Puro95) nella posizione desiderata ed alla distanza di sicurezza dalla parete
posteriore: alzare il termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento, risulti di 340
mm (=altezza Piano Fuoco del rivestimento). Un secondo ed eventuale intervento per regolare l’altezza del
monoblocco viene eseguito durante il montaggio del rivestimento.
N.B. E’ necessario creare una base d’appoggio sulla quale fissare Forma Puro75/95. Il monoblocco
deve risultare stabile e solidale al pavimento.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma Puro75 (Forma Puro95) rispetto ai componenti Alzata centrale (1) e
Piano Fuoco (4) del Rivestimento Magritte. Si consiglia di posizionare a secco i due componenti facendo
attenzione a sorreggere temporaneamente il Piano Fuoco con dei supporti. A controllo eseguito, installare il
monoblocco Forma Puro75 (Forma Puro95) seguendo le istruzioni riportate nel rispettivo Manuale di installazione
e utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si
può proseguire con il montaggio del rivestimento Magritte.
