5.2. POSIZIONAMENTO FORMA VIVO90
Collocare Forma Vivo90 nella posizione desiderata ed alla distanza di sicurezza sia dalla parete posteriore che dal
pavimento (vedi Manuale di installazione e utilizzo). Alzare il termocamino e posizionarlo su un supporto stabile
(non fornito); è consigliabile che la base dei piedini rispetto al pavimento sia di 500 mm. La misura minima in
altezza non deve essere inferiore a 200 mm.
Togliere la cornice di serie, posizionata attorno alla porta del termo camino, svitando le quattro viti che la fissano
all’involucro del termocamino. Le quattro viti non vanno eliminate ma riavvitate nei fori per la successiva fase di
assemblaggio del rivestimento.
N.B. Le modalità con cui alzare Forma Vivo90 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
5.2.1. FASE 1 – PREPARAZIONE FORMA VIVO90
Prima di procedere con il montaggio del rivestimento Line 90 è necessario realizzare una controparete (o parete
d’incasso del termo camino) avente un’apertura focolare L=870 mm H=560 mm e altezza dal pavimento
consigliata di 480 mm.
Se realizzata con pannelli in cartongesso ignifugo, è necessario armare la parete ad incasso con montanti in
metallo posizionati in direzione verticale ed in appoggio al pavimento con un interasse di 1030 mm e centrandoli
rispetto il foro (vedi disegno in calce).
50
1030
500
MONTANTI IN ACCIAIO
870
480
560
= =
Muro perimetrale

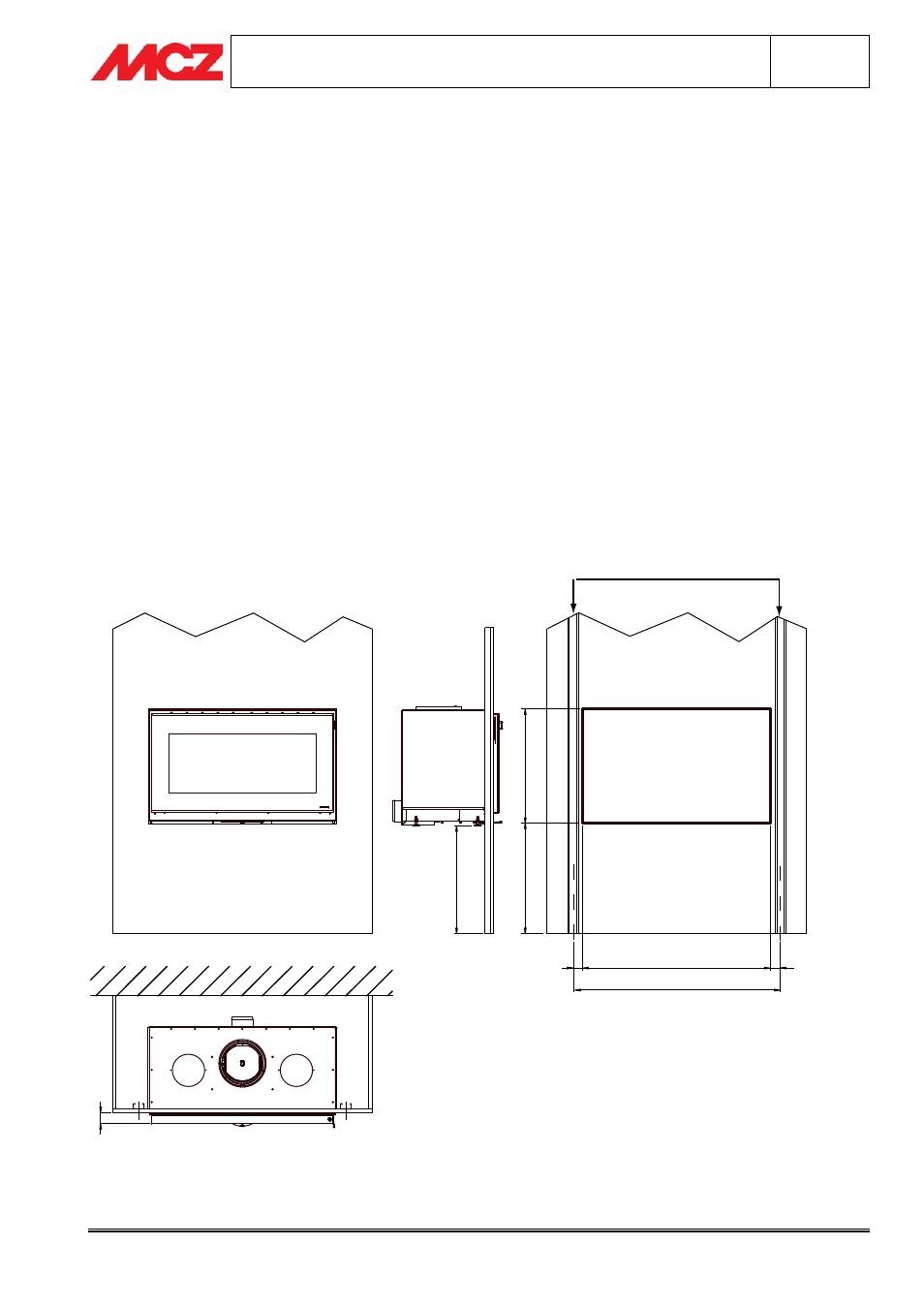

In figura: dimensioni foratura cartongesso
