NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GUTTUSO
page
13
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

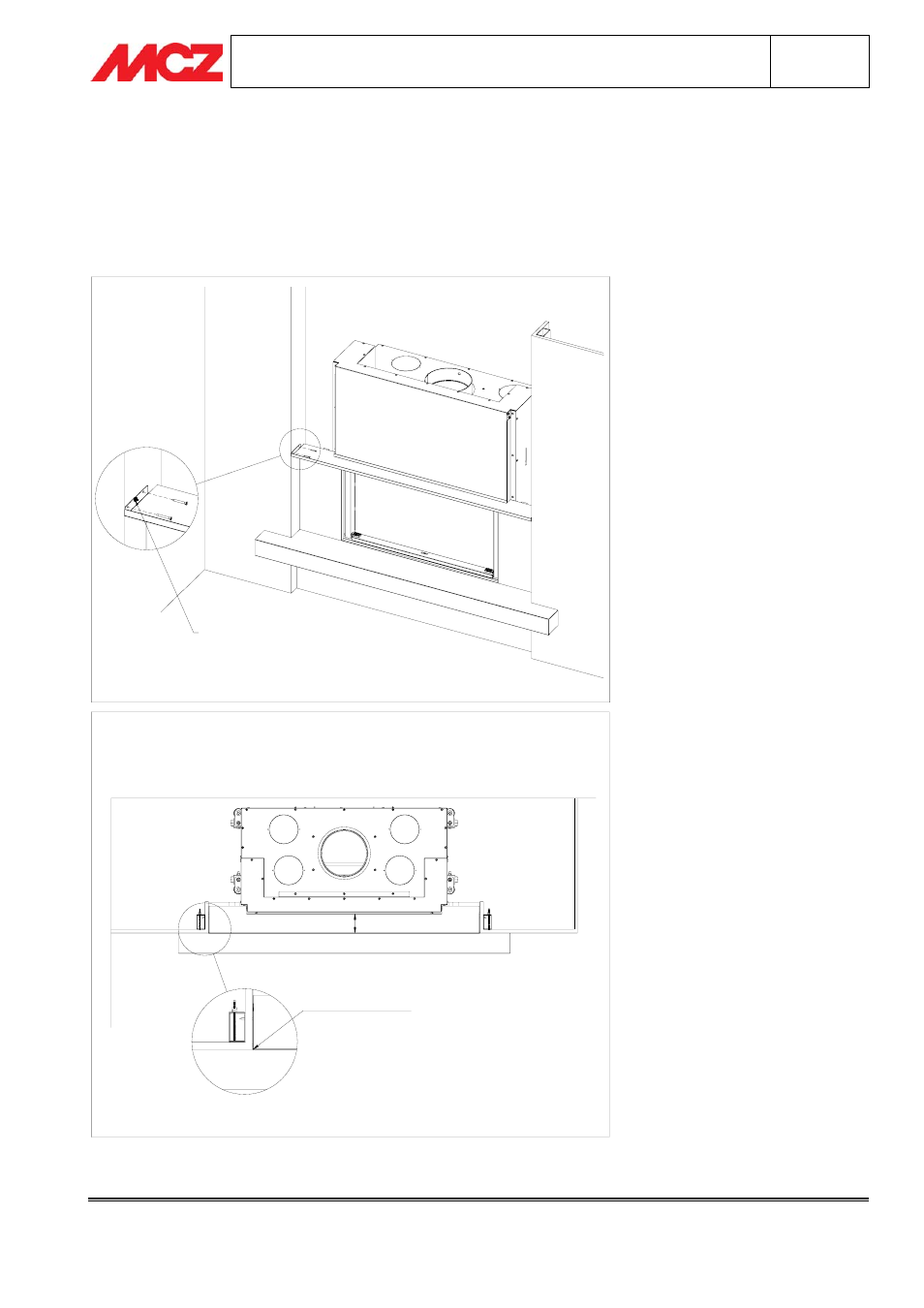

3.7. PHASE 6 - MONTAGE DU SUPPORT DE LA HOTTE (élément 4)
Poser le Support de la Hotte (élément 3) sur les Jambages (élément 2) en veillant à ce qu'il soit dans le même
axe que l'habillage. Pousser le Support de la Hotte vers le foyer fermé jusqu'à ce que la surface interne de la
pliure apparente soit au ras de la contre-paroi (voir dessin). Fixer le Support de la Hotte avec n°4 Vis pour
placoplâtre 3.9x35 fournies. La vis la plus externe est à la hauteur du profil en métal afin de protéger l'angle de
la contre-paroi ; la vis la plus interne du montant en acier. Si nécessaire, il est possible de réaliser un troisième
trou pour le montage du Support de la Hotte (voir dessin).
FORO DA
REALIZZARE
IN OPERA
MURO PERIMETRALE
MUR
O
PERIM
ETRAL
E
SUPERFICIE INTERNA
SUPPORTO CAPPA
A FILO CON
CONTROPARETE
98
N.B. Le Support de la Hotte est suffisamment profond pour accueillir aussi bien la hotte qu'un
panneau en matériau isolant. L'espace total utile est de 98 mm.
