3. MONTAGGIO RIVESTIMENTO DEGAS

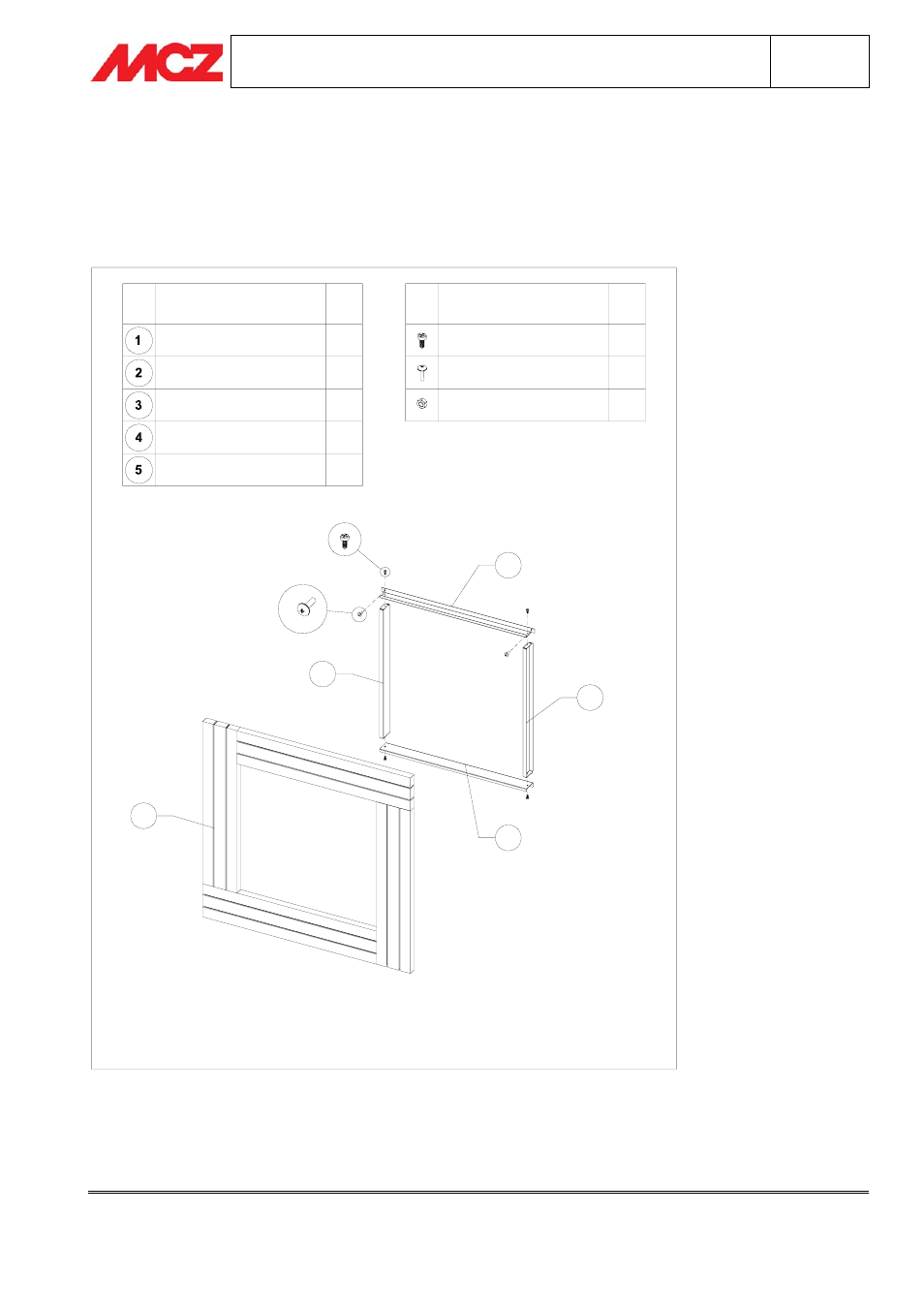

3.1. COMPONENTI RIVESTIMENTO DEGAS
CORNICE IN MARMO
PROFILO INFERIORE
SPALLA SX
SPALLA DX
COMPONENTE
PROFILO SUPERIORE
1
1
N.
1
1
1
VITERIA IN DOTAZIONE
DADO M6
VITE AUTOPERF.4.2X16
VITE PH-AB 3,9X9,5
8
2
4
N.
5
1
3
4
2
