3.6. FASE 5 – PREPARAZIONE PARETE D’INCASSO
La parete d’incasso deve essere realizzata in opera utilizzando un materiale ignifugo (ad esempio cartongesso
ignifugo): deve, inoltre, essere autoportante e provvista di montanti in metallo posizionati in direzione verticale
ed in appoggio al pavimento.

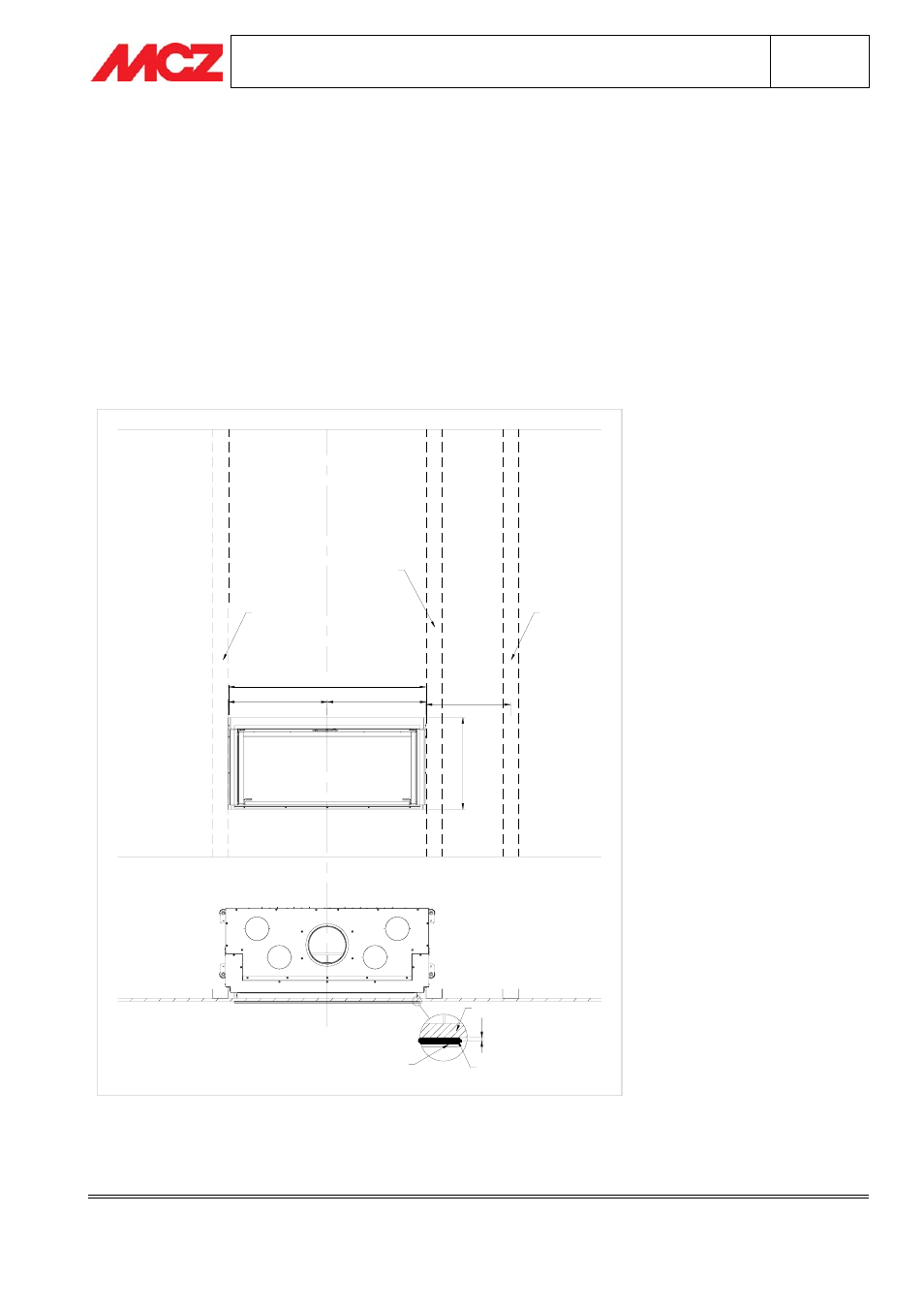

Praticare un’apertura nella parte frontale della parete d’incasso di dimensioni pari a L=1240 mm e H=580 mm: la
distanza del foro rispetto al pavimento è funzione dell’altezza del Piano Fuoco (Vedi paragrafo 3.2 Fase1 –
Posizionamento Termocamino Forma Puro115 e figura sottostante). Armare la parete posizionando n.°2
montanti in metallo a filo foro (uno per ciascun lato) ed uno alla distanza (centro montante) di circa 530 mm a
destra del foro (guardando la parete d’incasso da centro stanza).
Allestendo la parete d’incasso come da indicazioni, la Cornice De Chirico viene fissata agli elementi in acciaio.
Posizionare la parete in modo che l’asse dell’apertura risulti allineato con l’asse del termocamino e che rientri di 4
mm rispetto la superficie esterna del Supporto Cappa (a filo con le Spalle: vedi figure).
1240
580
MONTANTE
FILO FORO
MONTANTE
FILO FORO
530 = =
PROFILO
COPRIBORDO
4
PARETE
SUPPORTO
CAPPA
MONTANTE
Isolare la parete d’incasso dal calore del termocamino: il Supporto Cappa è sufficientemente profondo per
mantenere un’intercapedine tra monoblocco e parete dove poter collocare il materiale isolante (esempio pannelli
isolanti rigidi o materassino in fibraceramica).
