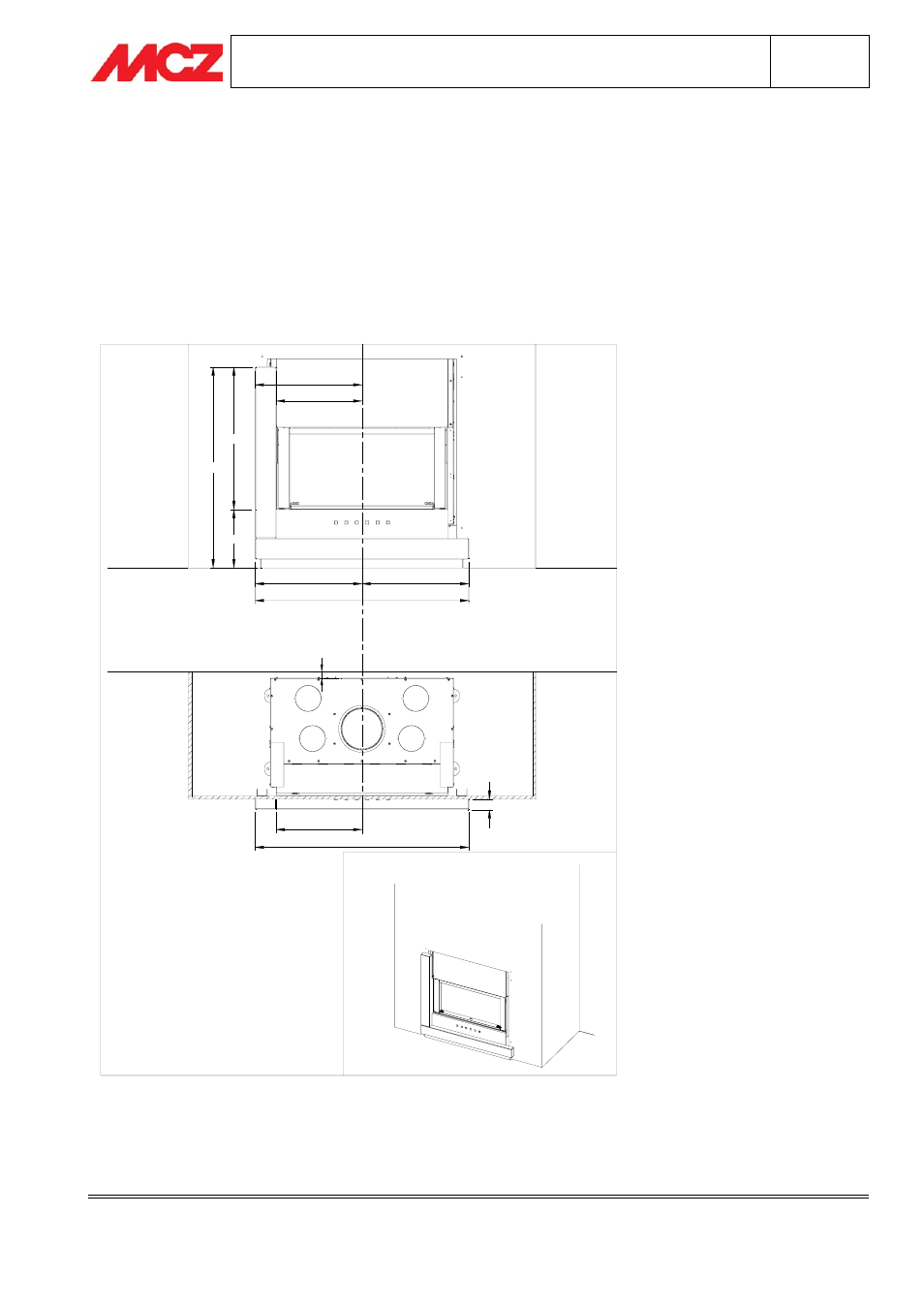

3.5. FASE 4 - MONTAGGIO CORNICE LATERALE SX (elemento 2)
Posizionare la Cornice Laterale sx in appoggio alla Cornice Inferiore con la quale deve risultare a filo lateralmente.
Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate M6 e fissare la
Cornice laterale utilizzando la viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia di
impiegare n.°2 dadi per ciascuna barra filettata (dado e controdado).
La Cornice Laterale sx deve risultare aderente alla controparete, a squadra e a livello.
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
60
1230
1230
=
=
335
820
1155
495
615
495
