MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE FORMA GAS pag. 9
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. –
Riproduzione vietata

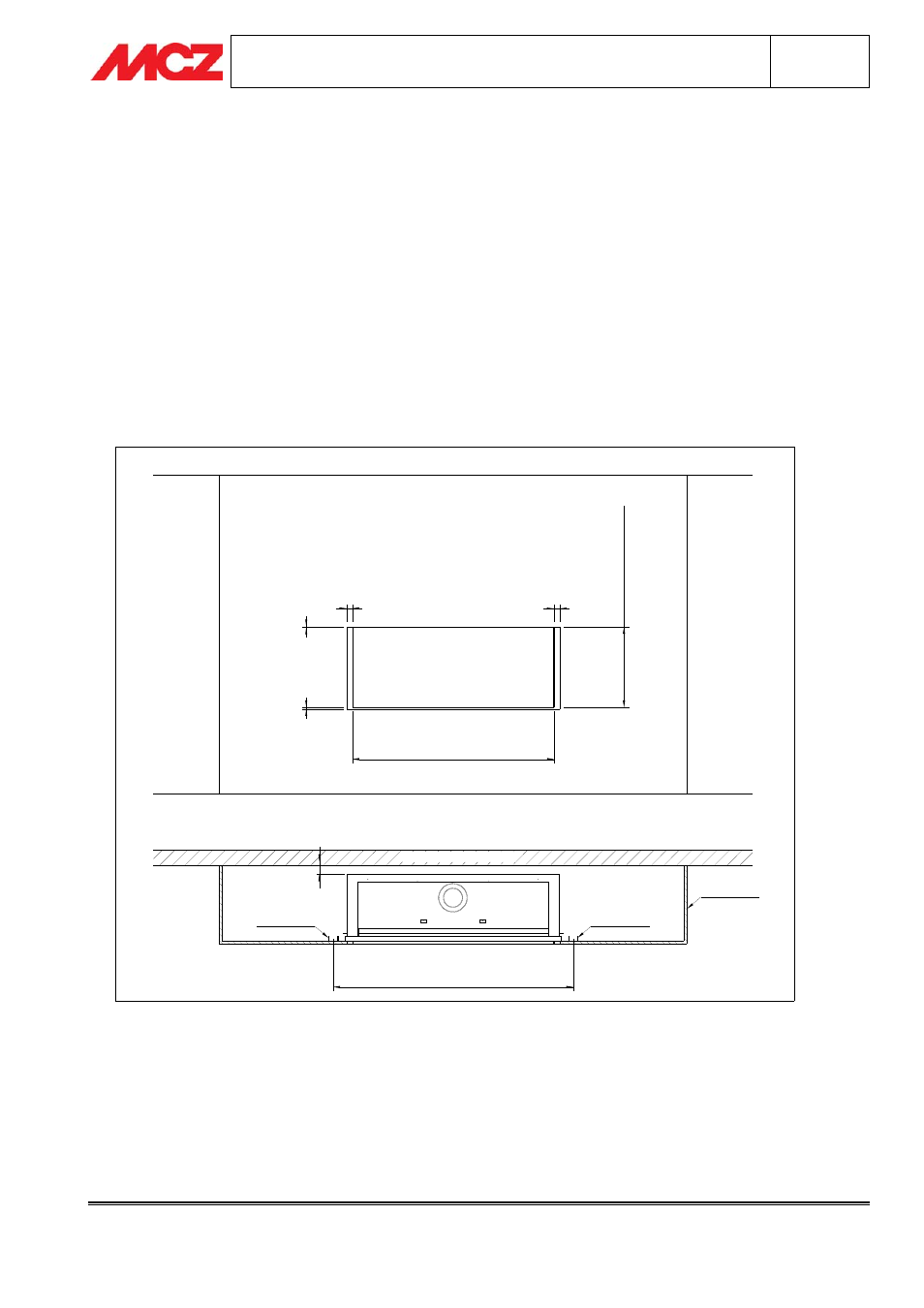

3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Klee è necessario realizzare la controparete portante (o
parete d’incasso del termocamino).
Se realizzata con pannelli di cartongesso ignifugo è necessario armare la controparete con montanti in metallo
posizionati a filo foro, in direzione verticale ed in appoggio al pavimento (vedi disegno) dove verranno ancorate
le staffe che supportano il piano fuoco come da Fase 3; il foro centrale nel cartongesso dovrà avere uno spazio di
9mm nella parte inferiore dalla cornice del termocamino, di 30mm lateralmente e di 2mm nella parte superiore
(le misure esterne della cornice sono –Forma Gas115 1078x430 – Forma Gas95 830x345. Ubicare la parete
d’incasso nella sua posizione finale con l’apertura centrata con l’asse del termocamino.
INTERASSE MONTANTI
1280 (1030)
PARETE PERIMETRALE
50
PARETE
D'INCASSO
MONTANTE
ACCIAIO
MONTANTE
ACCIAIO
9
30 30
2
MISURA ESTERNA
1078 (830)
MIS
U
RA ES
T.
430 (345)
