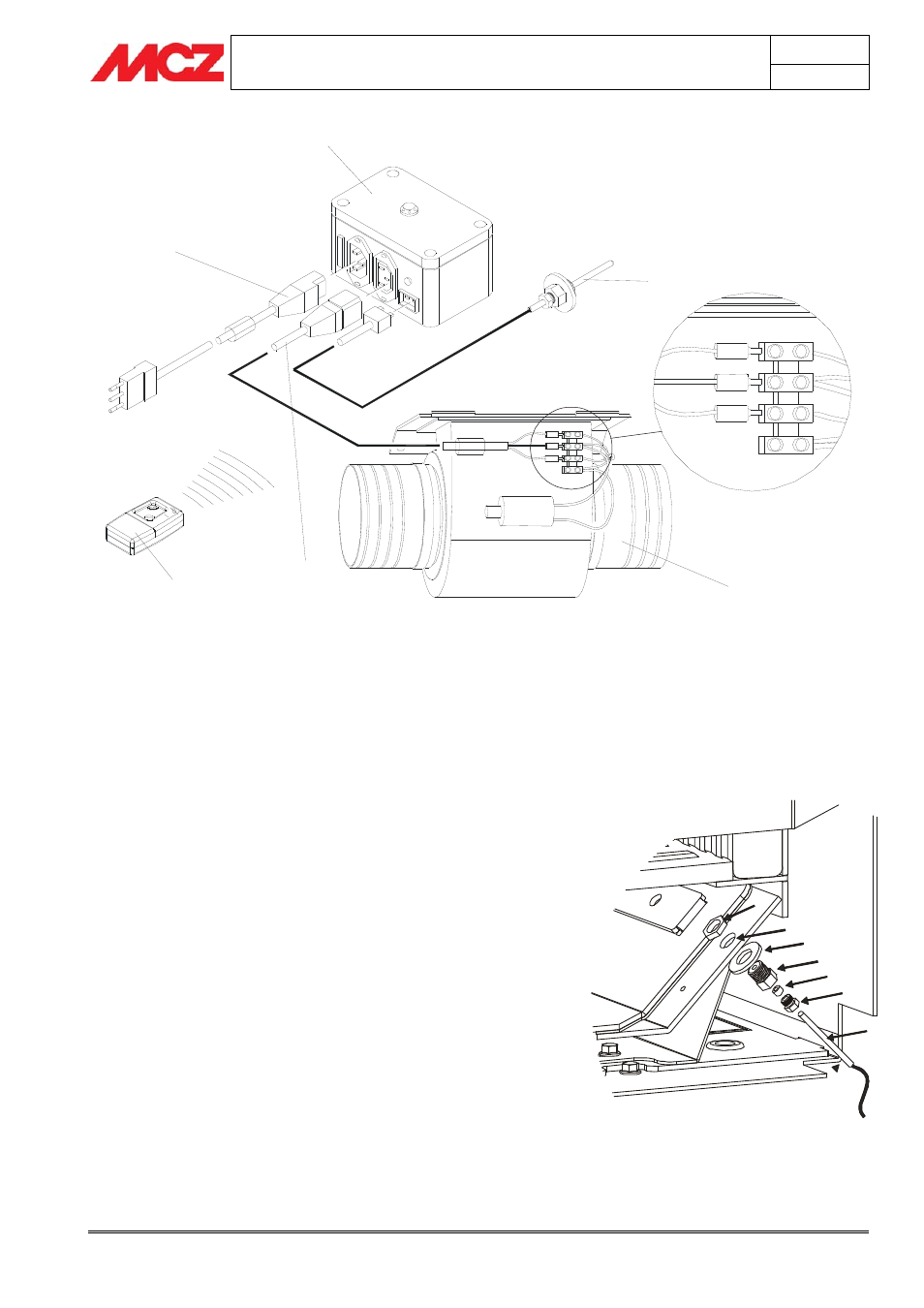

Completate tutte le fasi d’installazione del raccordo alla canna fumaria,
del kit di compensazione (se ricorre) e del kit protezione trave, è
possibile ora inserire definitivamente il Superclima all’interno del
focolare.
L’inserto è però smontato in tutte le sue parti interne e quindi è
necessario rimontarle in modo corretto, a cominciare dal kit di
ventilazione (figura 5), seguendo i seguenti passaggi:
1. Collegare il cavo elettrico (2) proveniente della centralina con il
motore ventilatore, come illustrato in figura 5
2. Collegare il cavo elettrico della sonda termostatica (6) con il
cavo proveniente dalla centralina (figura 5)
3. Collegamento sonda per centralina FC 715 .
Innestare la sonda M completa di viti di supporto
(D+F+G+H+L) nel foro E rispettando al seguente
procedura: (figura 7).
Avvitare senza serrare la vite di blocco sonda L al supporto
sonda G, frapponendo la boccola H.
Inserire tutto il supporto sonda G+H+L nel foro E inserendo
preventivamente la rondella F e bloccando il tutto con il dado D
dalla parte opposta del supporto.
Inserire la sonda M nel foro della vite di blocco sonda L fino in
fondo e serrare dolcemente la vite L.
4. Inserire all’interno della scatola portamotore il motore
ventilatore (5) e connettere le flangie con le canalizzazioni aria.
5. Collegare la centralina (4) posta esternamente secondo quanto
specificato al paragrafo 4.2.2, alla rete elettrica dell’ abitazione
e accertarsi che il led rosso posto sulla centralina si accenda.
Kit ventilazione forzata
Montaggio sonda per centralina FC715
E
F
G
H
D
M
L
