7

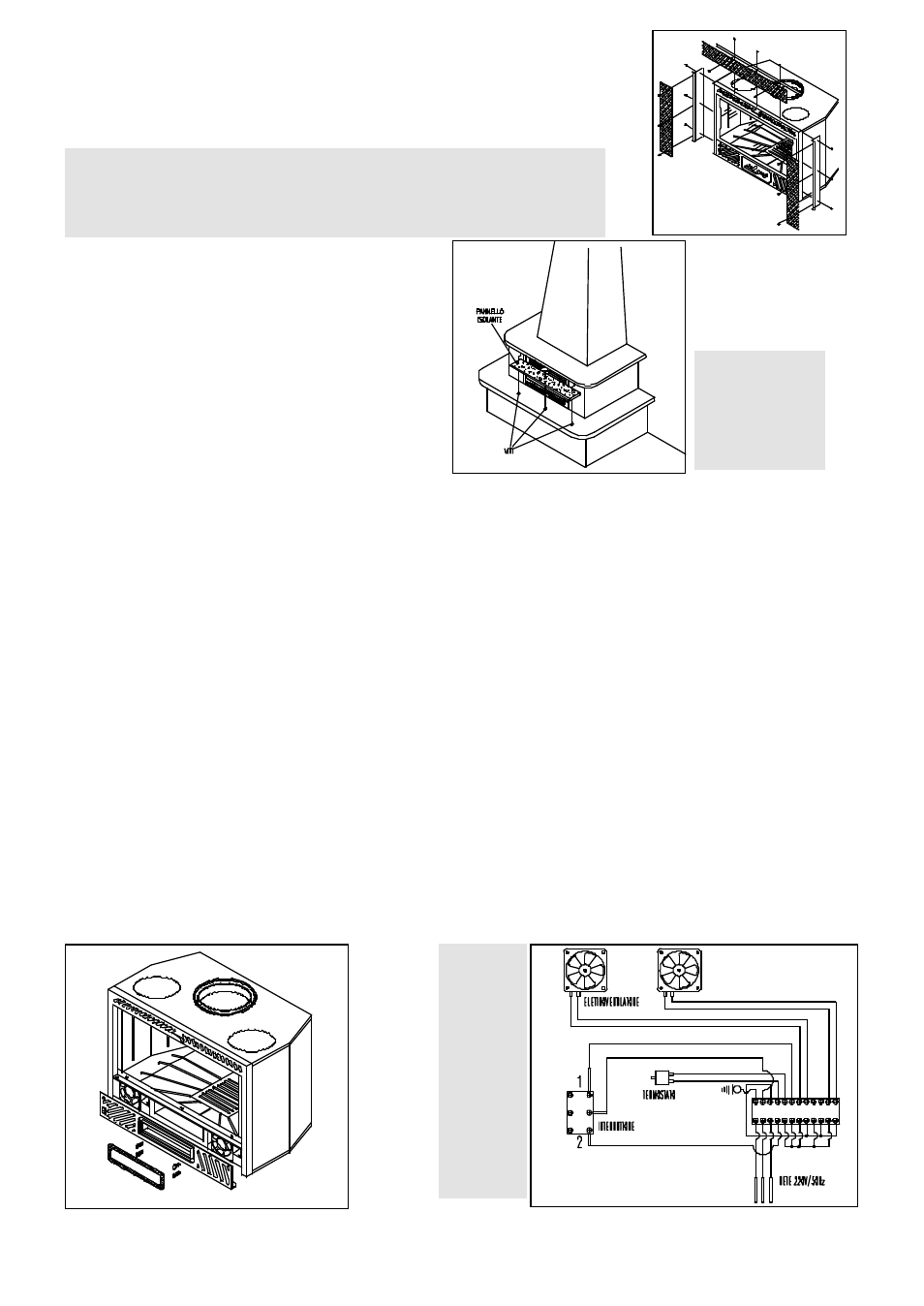

MONTAGGIO KIT CORNICE COMPENSAZIONE
Nell’eventuale ipotesi in cui tra il Climasystem ed il focolare esistente
ci sia uno spazio maggiore di 1cm si può utilizzare l’apposito kit cor-
nice compensazione .
Prima d’inserire il Boxsystem fissare la staffa superiore e le due staffe laterali utiliz-
zando le viti autofilettanti in dotazione. Dopo aver alloggiato il Boxsystem, rilevare
le esatte misure delle cornici ed eventualmente tagliarle con forbici da lamiera. Fis-
sare le cornici alle staffe con le rimanenti viti autofilettanti.
MONTAGGIO KIT PROTEZIONE TRAVE
Se nella parte superiore alle aperture per l’uscita
dell’aria calda sia presente una trave in legno od
altro materiale combustibile bisogna assoluta-
mente proteggerla con il KIT PROTEZIONE
TRAVE oppure con pannelli di materiale iso-
lante termicamente (es.scamolex).
Per l’applicazione
fissare il pannello
alla trave utilizzan-
do le apposite viti
per legno in dota-
zione.
COLLEGAMENTO E MANUTENZIONE VENTILAZIONE FORZATA
COLLEGAMENTO
Collegare il cavo d’alimentazione ad un’interruttore bipolare completo di fusibili.
FUNZIONAMENTO: AVVIAMENTO E REGOLAZIONI
Il Climasystem è dotato d’un sistema manuale e automatico per l’avviamento degli elettroventilatori.
FUNZIONAMENTO MANUALE: posizionando l’interruttore in posizione
- si potranno accendere gli
elettroventilatori anche dopo 10' e l’aria comincerà ad uscire calda.
FUNZIONAMENTO AUTOMATICO: posizionando l’interruttore in posizione
= dopo circa 1 ora
dall’accensione in manuale, a struttura ben calda, si potrà avere così lo spegnimento degli elettroventila-
tori quando la struttura si sarà raffreddata (circa 45°C); quindi è consigliabile la posizione di automatico
ad es. quando si esce di casa, quando si va a letto o quando non necessita più il fuoco.
E’consigliabile ed importante che gli elettroventilatori siano sempre inseriti quando l’inserto è ac-
ceso; in questo modo si diffonde l’aria calda e si evitano surriscaldamenti sia della parte ventilante
che della struttura.
MANUTENZIONE: IMPIANTO DI VENTILAZIONE
Nell’eventualita d’effettuare manutenzioni all’impianto di ventilazione (elettroventilatori, sonda termo-
statica, interruttore, ecc.) bisogna asportare la parte frontale del Boxsystem. Sfilare il cassetto ceneri e
togliere la guarnizione; svitare le quattro viti ad esagono incassato e togliere la mascherina. Da notare
che la sonda termostatica e posizionata nella parte sinistra dietro l’elettroventilatore.
!ATTENZIONE: Prima d’effettuare qualsiasi manutenzione togliere la tensione in rete.
L’alimentazi
one deve es-
sere 220-
v/50Hz. E’
indispensa -
bile il cor-
retto colle-
g a m e n t o
all’impianto
di messa a
terra.
