MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata
LOEWE basta collegare il cavo dell’antenna satellitare dell’impianto casalingo con il terminale del cablaggio 11C e
verificare che i terminali 11B e 12B siano collegati tra loro.
Si consiglia ad installazione completata, prima di procedere con le fasi successive di
verificare il funzionamento della TV e di tutte le periferiche collegate.
L’alimentazione della televisione e delle periferiche viene attivata mediante l’interruttore
generale “I/O” posizionato nella ciabatta.

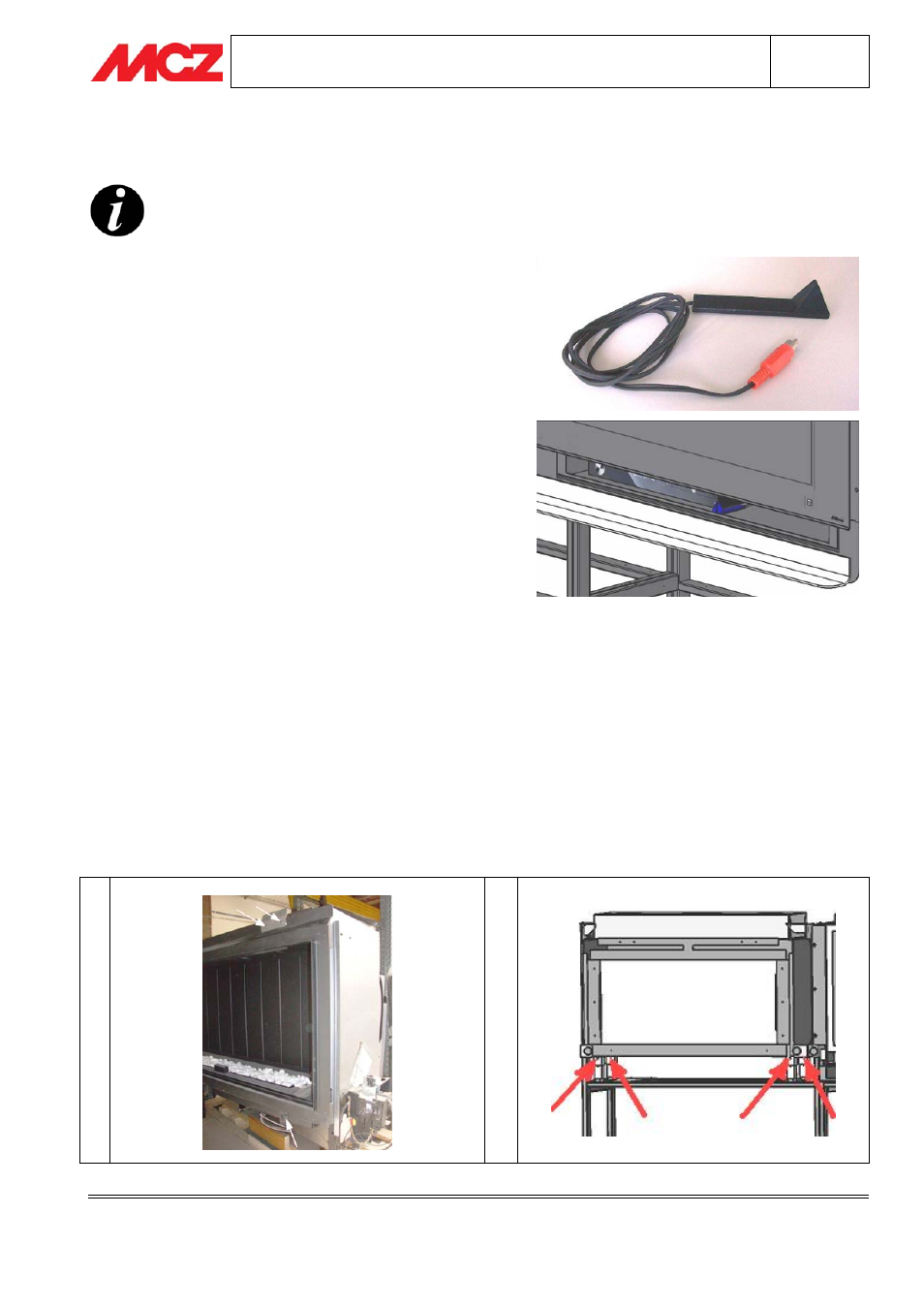

3.3.4. Utilizzo ripetitore IR
In dotazione alla TV LOEWE viene consegnato un ripetitore IR
(infrarosso) di telecomando. Il ripetitore viene utilizzato quando
la periferica (DVD, Decoder, ecc.) è nascosta o non accessibile
con il proprio telecomando. Installare il ripetitore collegando il
suo connettore a quello bloccato al cassetto vicino alla
posizione dedicata al cavo USB (posizione 7B).
Successivamente posizionare il trasmettitore frontalmente
all’apparecchio da comandare (figura a lato) in corrispondenza
al ricevitore IR dello stesso. Tale procedura consentirà di
comandare la periferica con il proprio telecomando rivolgendo
lo stesso verso il televisore integrato.
3.4. POSIZONAMENTO TERMOCAMINO FORMA 95 GAS
Estrarre il camino dal suo imballo, rimuovere la cornice estetica e le due staffe in lamiera alluminata svitando le
viti indicate in figura 1 (entrambi i lati) e verificare che le gambe telescopiche, indicate dalle frecce sull’
immagine 2, siano bloccate sul secondo foro partendo dal basso. Controllare che i piedini regolabili siano
totalmente avvitati. Svitare l’elettrovalvola dalla struttura del termocamino (figura 3). Posizionare il
termocamino, infilandolo dall’alto del telaio e facendo attenzione a non danneggiare l’elettrovalvola, sopra le
apposite staffe montate sul telaio del rivestimento e procedere con la messa a bolla del camino rispettando le
quote indicate nella figura 4. Alla fine bloccare il camino con le apposite staffe nella posizione indicata in figura
5 e procedere all’installazione della canna fumaria, al allacciamento all’impianto gas e alla predisposizione alla
ventilazione (naturale o forzata) come descritto nel manuale di uso e manutenzione del termocamino.
1 2
