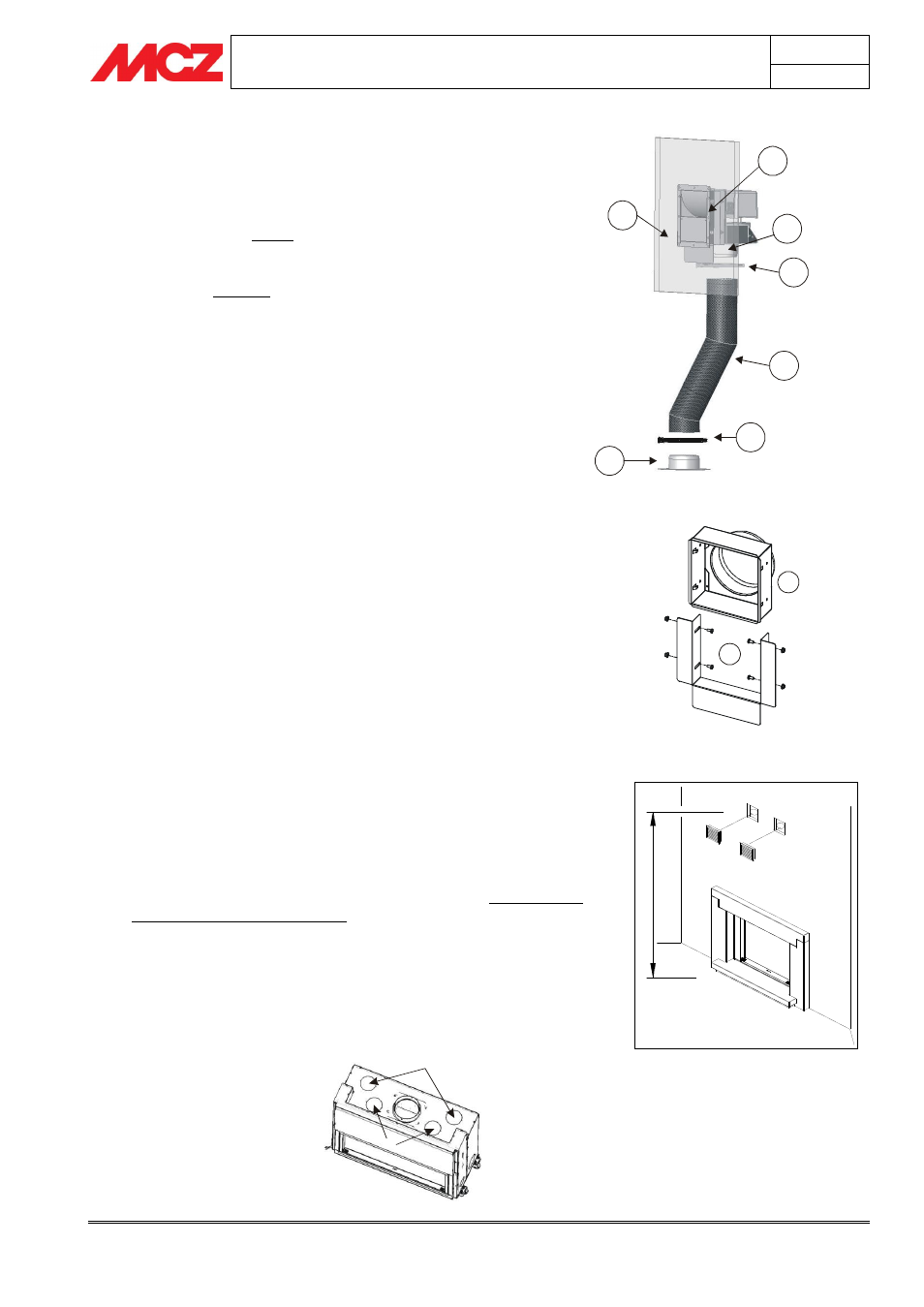

MCZ Forma Wood 115 - Manuale (Pagina 30)

TERMOCAMINO FORMA WOOD Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 30
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
5.3. INSTALLAZIONE DEL KIT COMFORT AIR
Prima dell’installazione del KIT COMFORT AIR a ventilazione naturale o
forzata assicurarsi di aver predisposto il materiale come segue (fig.1):
1. In caso di ventilazione naturale: collegare i tubi flessibili (a)
e le flangie (d) Ø 150, ai raccordi posti sulla parte superiore del
monoblocco (fig.1).
In caso di ventilazione forzata: collegare le flangie (d) e i
tubi (a) Ø 100 ai raccordi posti sulla parte superiore del
monoblocco. La ventilazione forzata utilizza delle tubazioni di
diametro inferiore rispetto a quelle a ventilazione naturale.
2. preparare sulla parete (f) all’altezza desiderata due fori per la
bocchetta d’uscita aria calda pari a 185 mm x 185 mm
3. Inserire la struttura della bocchetta scelta (g), all’interno dei
fori 185 x 185 mm, agendo dall’esterno verso l’interno della
parete
4. sulla parte interna della parete, in corrispondenza della
struttura della bocchetta (1), fissare il gruppo staffa di fissaggio
(2), mediante le quattro viti e dadi in dotazione (fig.2)
5. collegare il tubo flessibile (a), precedentemente fissato al
termocamino, al raccordo posto sulla struttura della bocchetta (e)
6. stringere il tubo (a) al raccordo (e) con una fascetta in dotazione
(c)
7. collegare i cavi elettrici a lampada e/o ventilatore, prima di
completare il rivestimento dato che tutte le operazioni
successive, possono essere fatte dall’esterno.
Se per ragioni di spazio, non fosse possibile avvalersi della staffa di
fissaggio in dotazione, procedere comunque in modo tale che il kit sia
fissato stabilmente, usufruendo dell’apposita scatola da incasso
(optional).
Si consiglia di:

Effettuare canalizzazioni non superiori a 2 m per la
ventilazione naturale e 8 m per la ventilazione forzata.

In caso di ventilazione naturale, si consiglia di posizionare le
bocchette ad un’altezza non inferiore a 2 m dal pavimento.
(fig.3).

In caso di ventilazione forzata, il kit può essere posizionato
anche ad una certa distanza rispetto al termocamino (max 8
mt.); in questo caso bisogna prevedere un adeguamento
isolamento per la conduttura in modo che l’energia termica
generata non vada dispersa riscaldando solo la muratura.

Possibilmente effettuare canalizzazioni d’uguale distanza per
evitare diverse quantità d’aria da un’uscita all’altra.

Sia in caso di ventilazione naturale che forzata si consiglia
di canalizzare le uscite d’aria anteriori (A) dove si
accumula maggior calore rispetto alle uscite posteriori
(P).
1
2
Figura 2– Installazione kit
a
b
d
c
f
g
e
Figura 1– Collegamento tubi
2 ml m
inimo
Figura 3 – Montaggio bocchette uscita aria
calda
P
A
