TERMOCAMINO FORMA PURO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
25
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5. KIT COMFORT AIR – VENTILAZIONE NATURALE E VENTILAZIONE
FORZATA

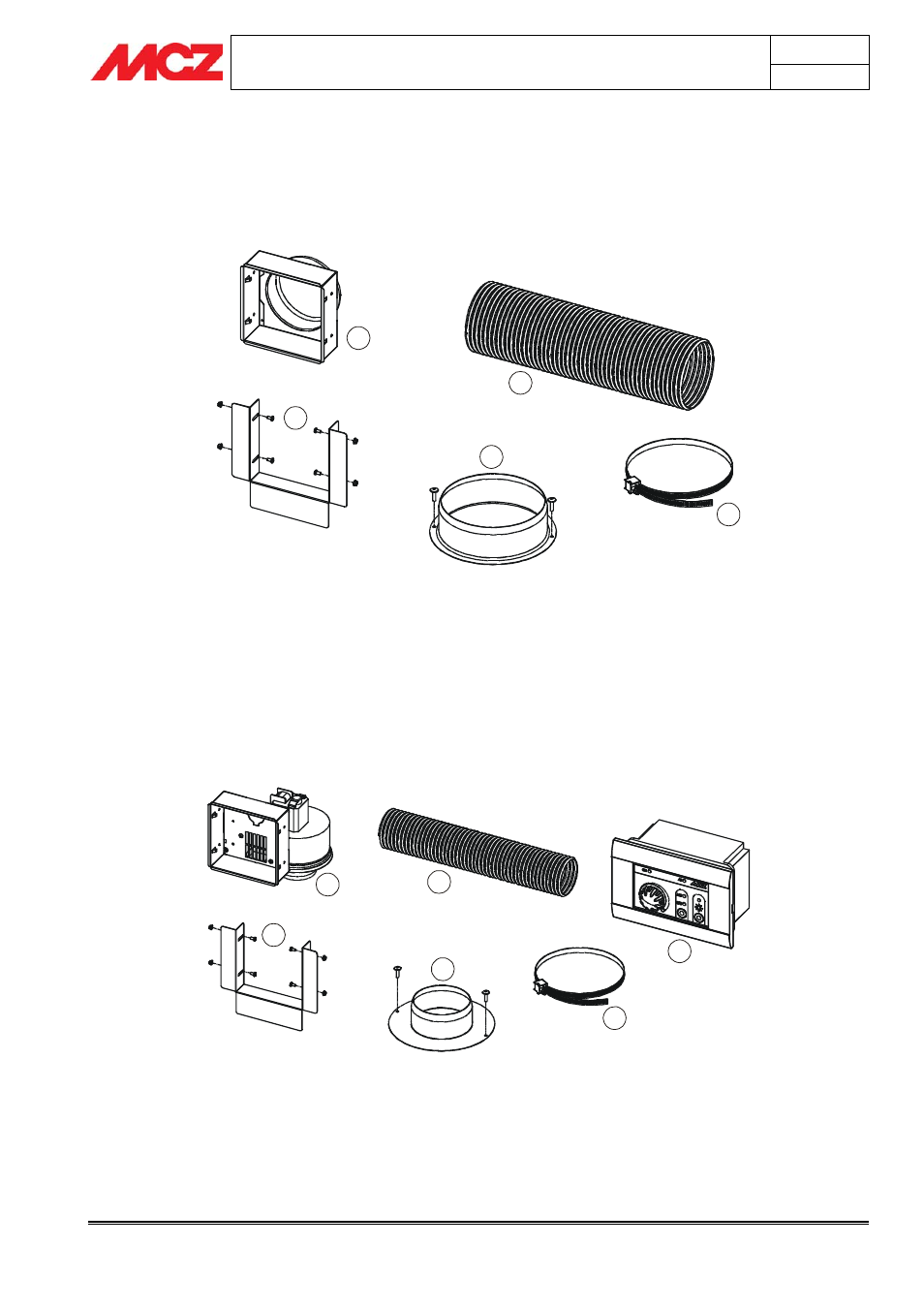

5.1.1. Componenti Kit Ventilazione Naturale con e senza illuminazione
1
2
4
3
5
1. Struttura bocchetta ventilazione naturale di base
(n.2 pezzi)
2. Gruppo staffa fissaggio (n.2 pezzi)
3. Tubo flessibile Ø 150 L=1,5 m (n.2 pezzi)
4. Flangia Ø 150 (n.2 pezzi)
5. Fascetta stringitubo D.60-170 (n.4 pz)
5.1.2. Componenti Kit ventilazione Forzata con e senza illuminazione
1
2
3
4
5
6
1. Struttura bocchetta con ventilatore con e senza
illuminazione (n.2 pezzi)
2. Gruppo staffa fissaggio (n.2 pezzi)
3. Tubo flessibile Ø 100 L=1,5 m (n.2 pezzi)
4. Flangia Ø 100 VF (n.2 pezzi)
5. Fascetta stringitubo D.60-170 (n.4 pezzi)
6. Centralina di controllo
