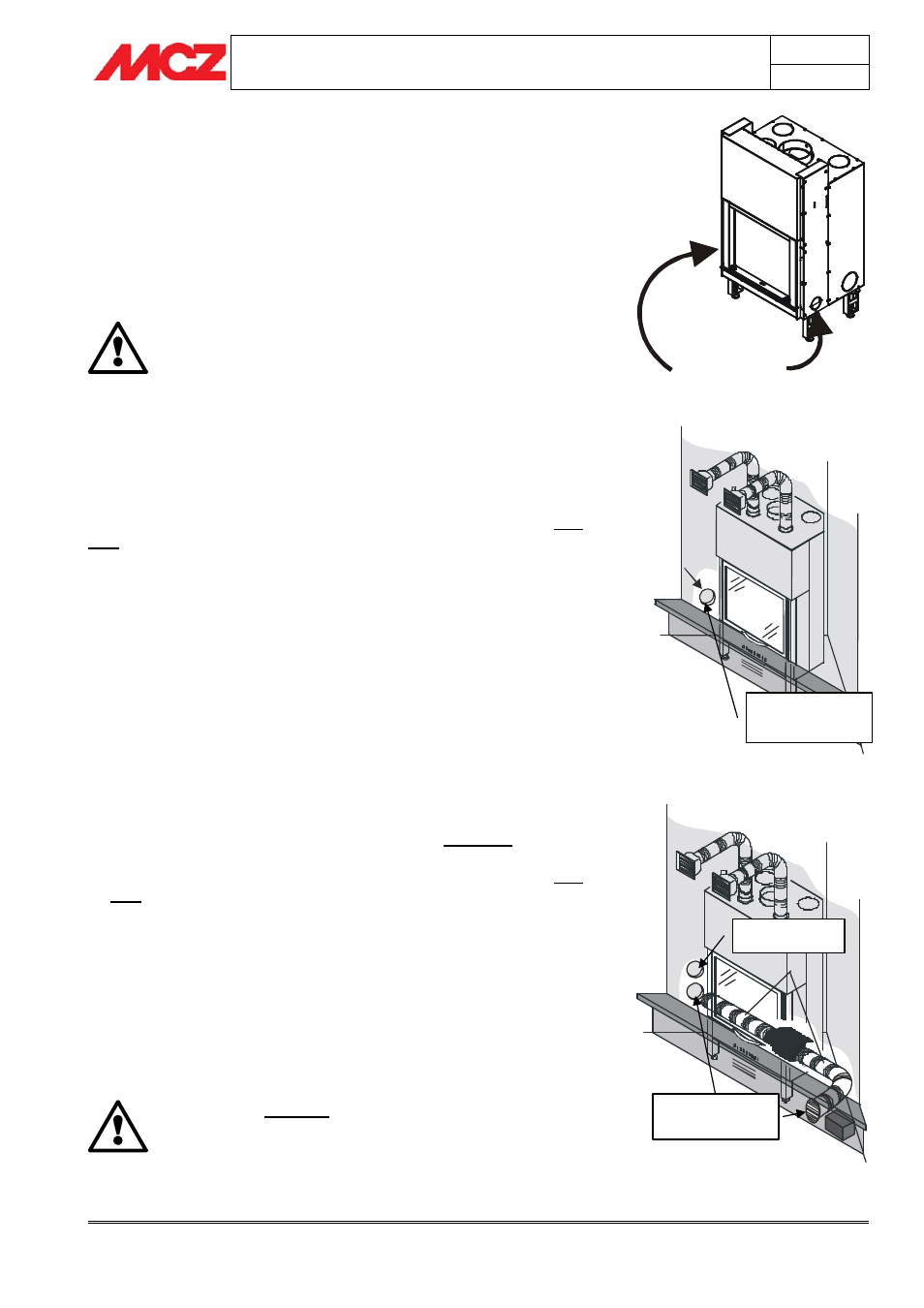

TERMOCAMINO FORMA Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.7. PRESA ARIA ESTERNA ED INTERNA
4.7.1. Ingresso aria di combustione
Il termocamino FORMA è predisposto con due fori laterali Ø 100 mm
già aperti, per l’ingresso dell’aria necessaria alla combustione.
Tali fori devono essere lasciati liberi di aspirare all’interno del
rivestimento, a patto che venga realizzata la presa d’aria esterna
necessaria, o possono essere anche canalizzati all’esterno, con delle
apposite tubazioni e flangie Ø 100mm. (Figura 6)
NON CHIUDERE MAI I FORI DI INGRESSO D’ARIA
COMBURENTE.
FARE ATTENZIONE NELLE FASI DI POSA DEL
RIVESTIMENTO CHE NESSUN COMPONENTE DI
QUEST’ULTIMO, VADA A OSTRUIRE GLI INGRESSI
DELL’ARIA
4.7.2. Ingresso aria per ventilazione naturale
Se il termocamino viene installato a ventilazione naturale, cioè senza
elettroventilatore, effettuare una presa aria esterna comburente di 300
cm² netti posteriormente al monoblocco in modo da far affluire sempre
aria fresca sotto il termocamino. (figura 7).
E’ indispensabile che tale disposizione venga rispettata fedelmente,
altrimenti la scarsità di ossigeno può pregiudicare sia la combustione
che la resa calorica del prodotto.
4.7.3. Ingresso aria per ventilazione forzata
4.7.3.1.
Canalizzazioni per kit VF 480 m 3 /h
Se il termocamino viene installato a ventilazione forzata, cioè
usufruendo un ventilatore da 480 m 3 /h, realizzare le prese d’aria e le
canalizzazioni come segue:
per un corretto ricambio di ossigeno all’interno dell’ambiente, è
consigliabile collegare una delle due canalizzazioni all’esterno
dell’abitazione realizzando una presa d‘aria di 150 cm², in modo
che possa prelevare aria pulita e fresca, e l’altra all’interno
dell’ambiente d’installazione del termocamino (anche questa da 150
cm²).
Questa modalità permette una corretta miscelazione dell’aria
all’interno dell’ambiente d’installazione e un miglior raffreddamento
della struttura del termocamino. (Figura 8)
Per chi non avesse la possibilità di eseguire questo tipo di
collegamento, si impone comunque di allacciare entrambe le
canalizzazioni, sia che esse siano dirette entrambe all’esterno o
all’interno. A seconda della scelta si avranno temperature di esercizio
leggermente maggiori o inferiori alla media ma non pregiudicano il
corretto funzionamento del prodotto.
COLLEGARE SEMPRE LE DUE CANALIZZAZIONI E
PORTARLE SEMPRE FUORI DAL RIVESTIEMENTO DEL
TERMOCAMINO. SE NON VIENE RISPETTATA TALE
REGOLA IL VENTILATORE POTREBBE ASPIRARE
L’ARIA DESTINATA ALLA COMBUSTIONE
Figura 7 – Presa d’aria esterna comburente e
di ventilazione naturale
Figura 8 – Presa d’aria per canalizzazioni
ventilatore e presa d’aria comburente.
Presa d’aria da 300 cm 2 per
l’aria comburente e di
convezione naturale
Prese d’aria interna ed
esterna da 150 cm
2 per l’aria
di ventilazione forzata.
Presa d’aria comburente
da 150 cm
2
Figura 6 – Ingressi aria comburente.
Ingressi aria
di combustione
Ø 100mm
