16 12
9
18
22
25
24
23
6
7
5 21
20
17
8
4
3
2
1
10
13 14 15
19
26
11
45

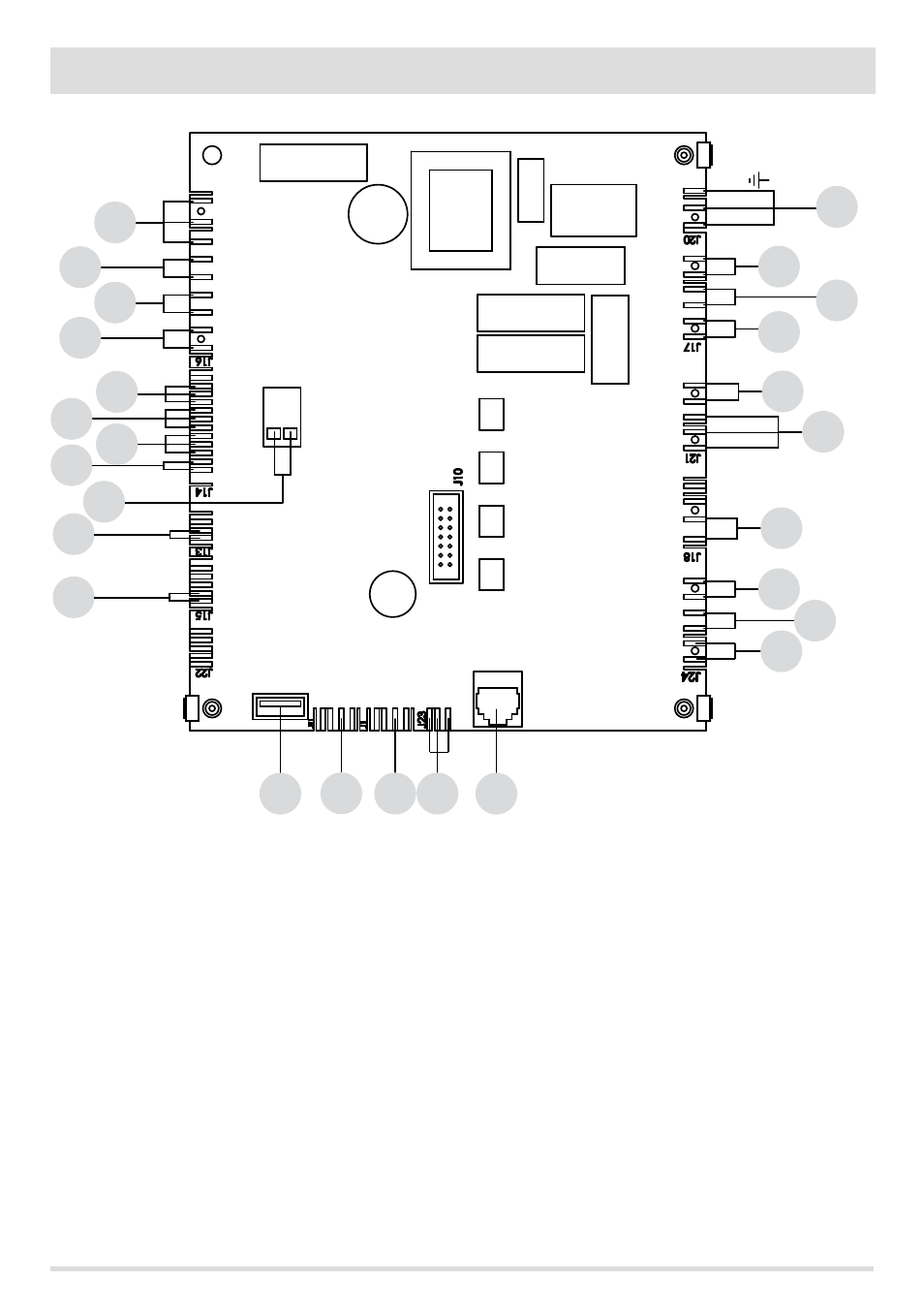

18-SCHEDA ELETTRONICA
Servizio Tecnico - Diritti riservati - Riproduzione vietata
LEGENDA CABLAGGI SCHEDA MADRE
1. RELE’ AUX (C-NO-NC)
2. CONTATTO DOMOTICO
3. SONDA AMBIENTE
4. INGRESSO AUX
5. ENCODER VENTILATORI FUMI
6. ENCODER MOTORIDUTTORE
7. TRASDUTTORE DI PRESSIONE
8. SONDA ACQUA
9. SONDA TEMPERATURA FUMI
10. SENSORE LIVELLO PELLET (OPZIONALE)
11. FLUSSOSTATO
12. AGGIORNAMENTO SOFTWARE
13. ESPANSIONE
14. COMUNICAZIONE SERIALE
15. CONTROLLO POMPA PWM
16. PANNELLO COMANDI
17. TERMOPROTETTORE ACQUA
18. TERMOPROTETTORE SERBATOIO
19. VENTILATORE ARIA
20. VALVOLA A TRE VIE
21. ALIMENTAZIONE POMPA PWM
22. MOTORIDUTTORE
23. VENTILATORE FUMI
24. CANDELETTA
25. INTERRUTTORE
26. PRESSOSTATO
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
