B
c
d
E
A
22
4-INSTALLAZIONE E MONTAGGIO
MONTAGGIO RIVESTIMENTO FRONTALE E LATERALE
La stufa viene consegnata con tutte le ceramiche imballate quindi, prima di montare le piastrelle laterali e il top bisogna inserire i pannelli
frontali.
Per poter inserire i pannelli frontali è necessario agire sul lato destro della stufa (lato maniglia) e procedere nel seguente modo:

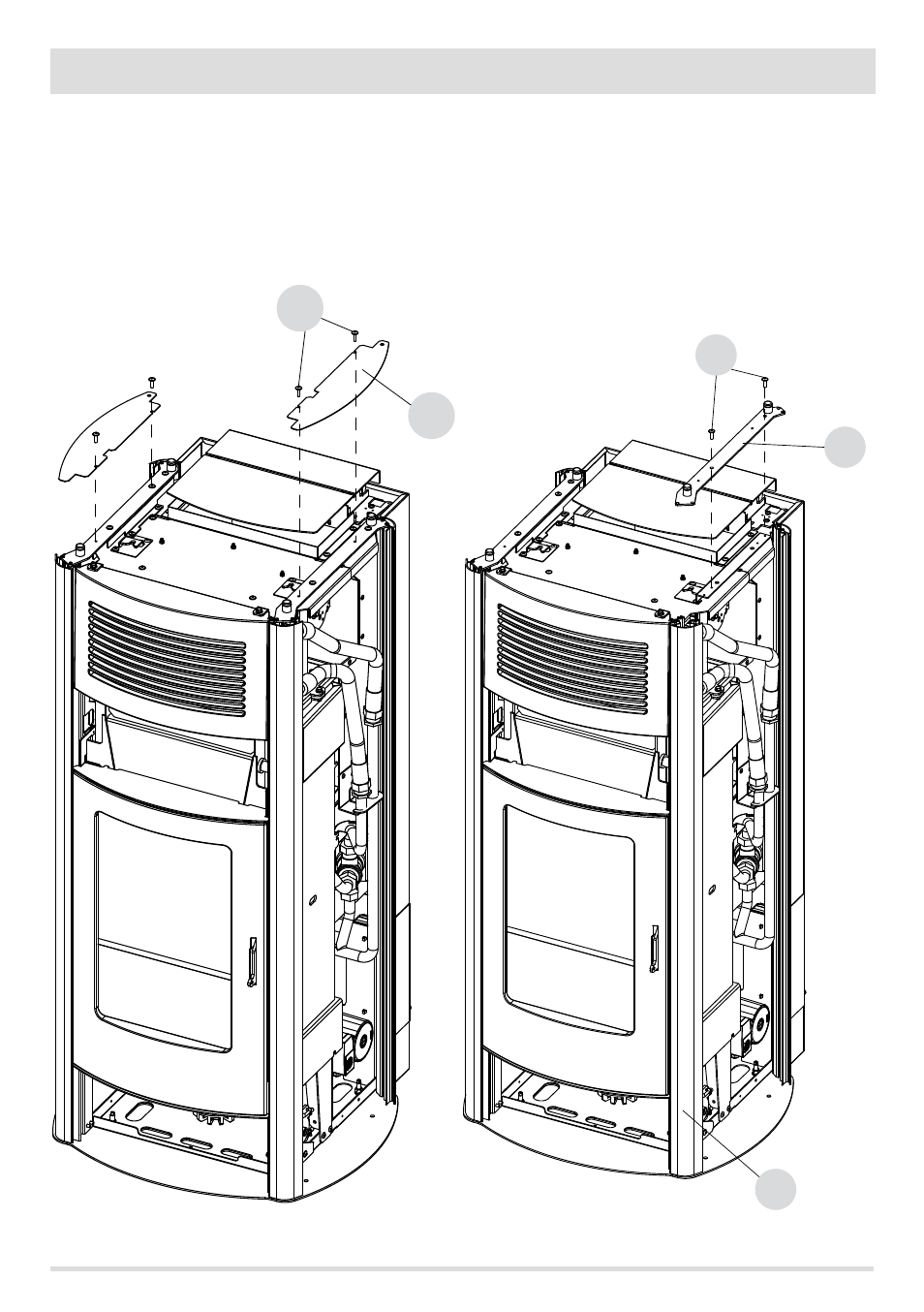

• Togliere la griglia in lamiera microforata “B” togliendo le due viti “c” (fig.3).
• Togliere le due viti “d”, alzare e togliere la staffa “E” (fig.4)
FIGURA 3 - RIMOZIONE GRIGLIA B
FIGURA 4 - RIMOZIONE STAFFA E
