2 - ISTRUZIONI PER L’INSTALLAZIONE

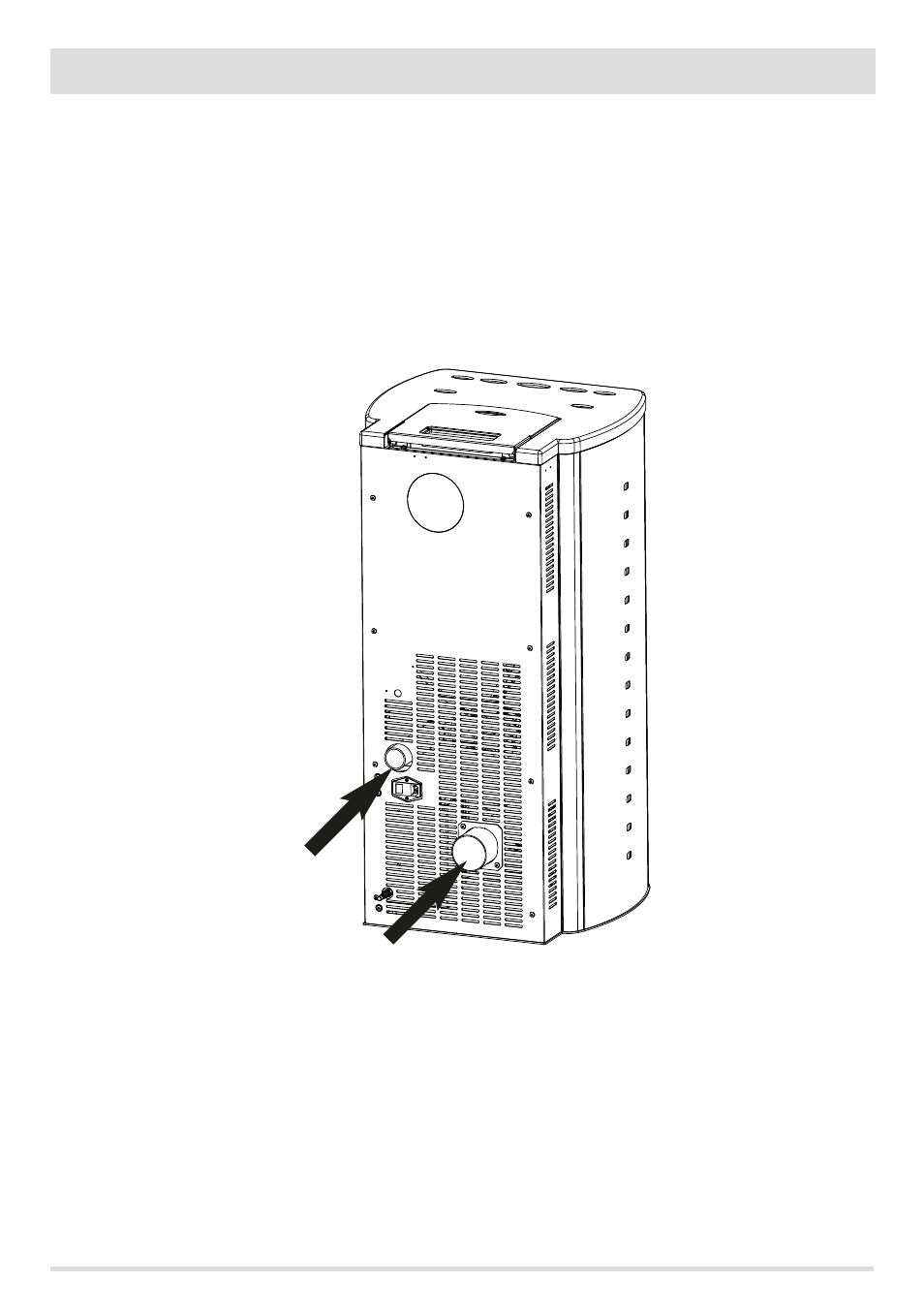

VISTA POSTERIORE DI UN PRODOTTO A PELLET (ESEMPIO).
1) USCITA FUMI
2) INGRESSO ARIA COMBURENTE
COLLEGAMENTO DEL CANALE DI SCARICO FUMI
Nell’eseguire il foro per il passaggio del tubo scarico fumi è necessario tener conto della eventuale presenza di materiali infiammabili. Se
il foro deve attraversare una parete in legno o comunque di materiale termolabile l’INSTALLATORE DEVE dapprima utilizzare l’apposito
raccordo a parete (diam. 13 cm minimo) e coibentare adeguatamente il tubo del prodotto che lo attraversa utilizzando materiali isolanti
adeguati (spess. 1,3 - 5 cm con conducibilità termica min di 0,07 W/m°K).
La stessa distanza minima deve essere rispettata anche se il tubo del prodotto deve percorrere tratti verticali o orizzontali sempre in
prossimità alla parete termolabile.
Nei tratti all’esterno si consiglia l’utilizzo di un tubo a doppia parete coibentato per evitare la formazione di condensa.
La camera di combustione lavora in depressione.
