5-INSTALLAZIONE E MONTAGGIO

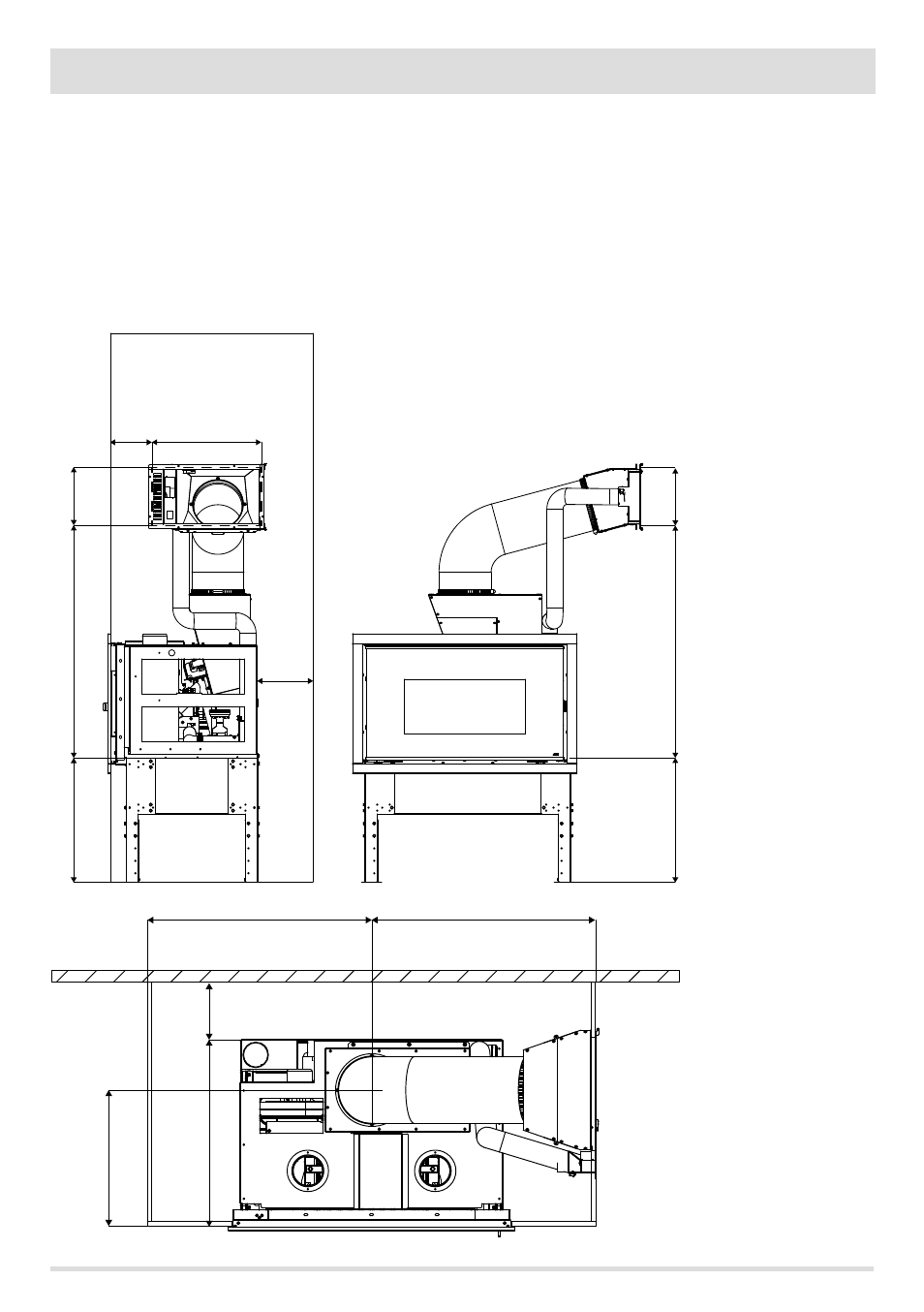

MONTAGGIO LATERALE DELLO SCIVOLO
Nel caso in cui si decida di posizionare lo scivolo lateralmente, la distanza dall’asse della macchina alla parete deve essere al massimo di
80 cm (figura a lato).
Per posizionare lo scivolo agire come segue:
•
Collegare il tubo, in dotazione, al Vivo 80 Pellet facendo attenzione che sia ruotato lateralmente, e fissarlo con la fascetta.
•
Collegare il tubo (nella parte alta) all’imbocco della struttura dello sportello mediante la fascetta in dotazione.
•
Posizionare il tubo con la struttura dello sportello in modo tale che, a rivestimento eseguito, si possa avvitare e fissare alla parete del
rivestimento stesso in corrispondenza del foro realizzato per il suo inserimento.
•
Per il montaggio dello sportello esterno rifarsi al paragrafo dedicato, dato che tale operazione va eseguita solo a rivestimento
completo.
MONTAGGIO DELLO SCIVOLO LATERALE
*ALTEZZA MINIMA SUPPORTO
OPZIONALE
