Installazione e montaggio

Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

3.10.2.

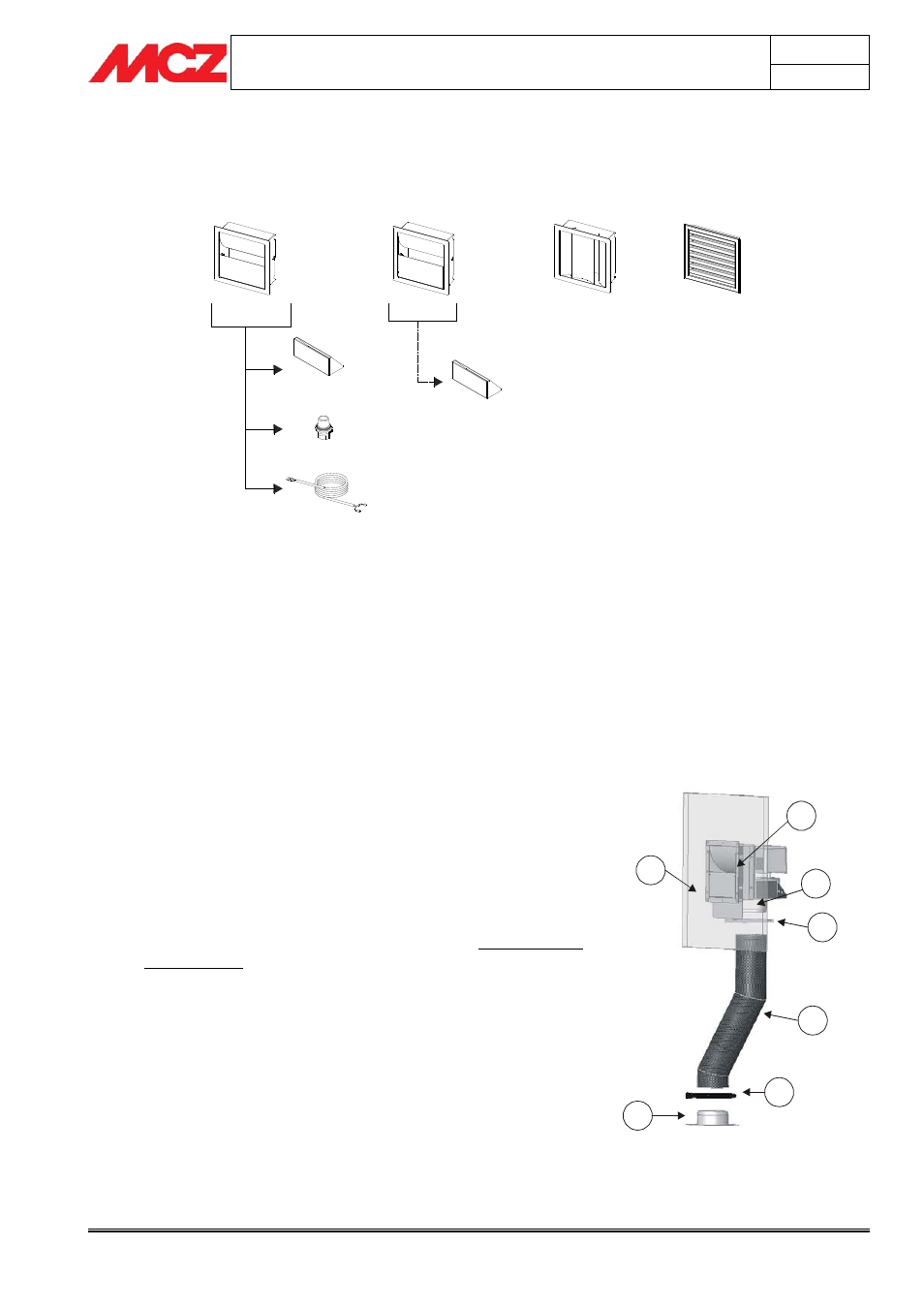

Bocchette applicabili al kit Ventilazione

Forzata

1

3

2

4

A

A

B

C


1) Bocchetta aria unidirezionale

A) Vaschetta
B) Lampada
C) Cablaggio lampada siliconico

2) Bocchetta aria unidirezionale

A) Vaschetta

3) Bocchetta aria bidirezionale
4) Bocchetta aria multidirezionale (in dotazione).


3.10.3.

Installazione del kit Ventilazione Forzata

Prima dell’installazione del kit a ventilazione forzata assicurarsi di aver

predisposto il materiale come segue (fig.1):

1) Collegare le flangie (d) situate nella parte superiore del

monoblocco e i tubi (a) con le fascette in dotazione (b).

2) Preparare sulla parete (f) all’altezza desiderata (consigliato 2 m

dal pavimento) due fori per la bocchetta d’uscita d’aria calda

pari a 185 x 185 mm.

3) Inserire la struttura della bocchetta (g), all’interno dei fori 185

x 185 mm, agendo dall’esterno verso l’interno della parete.

4) Sulla parte interna della parete, in corrispondenza della

struttura della bocchetta (1), fissare il gruppo staffa di fissaggio

(2), mediante le quattro viti e dadi (3) in dotazione (fig.2).

5) Collegare il tubo flessibile (a), precedentemente fissato al

monoblocco, al raccordo (e) posto sulla struttura della

bocchetta.

6) Stringere il tubo al raccordo con una fascetta in dotazione (c).

a

b

d

c

f

g

e

Figura 1– Collegamento tubi
