Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
52
Schemi elettrici e parti di ricambio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

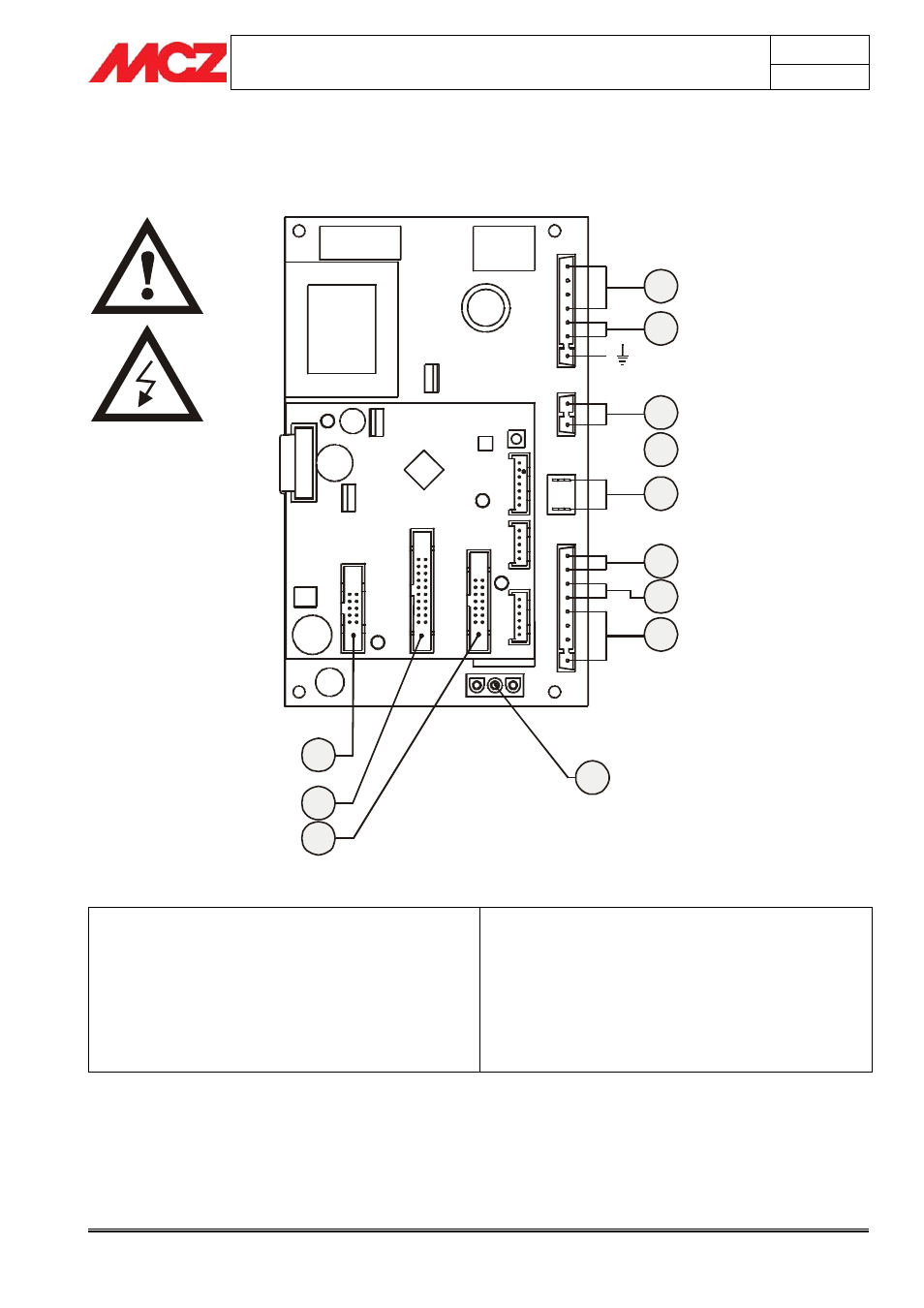

7. SCHEMI ELETTRICI
LEGENDA CABLAGGI SCHEDA MADRE
1. Candeletta accensione pellet
2. Interruttore
3. Ventilatore aria calda
4. Sonda fumi
5. Ventola espulsione fumi
6. Termostato a bulbo
7. Pressostato 8. Motoriduttore
10. Controllo dei giri del ventilatore dei fumi
11. Sensore portata aria
12. Pannello interfaccia servizi
13. Pannello di emergenza
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente
l’una dall’altra.
1
2
3
4
5
6
7
8
10
11
12
13
