STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
24
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
IT
A
LIA
N
O

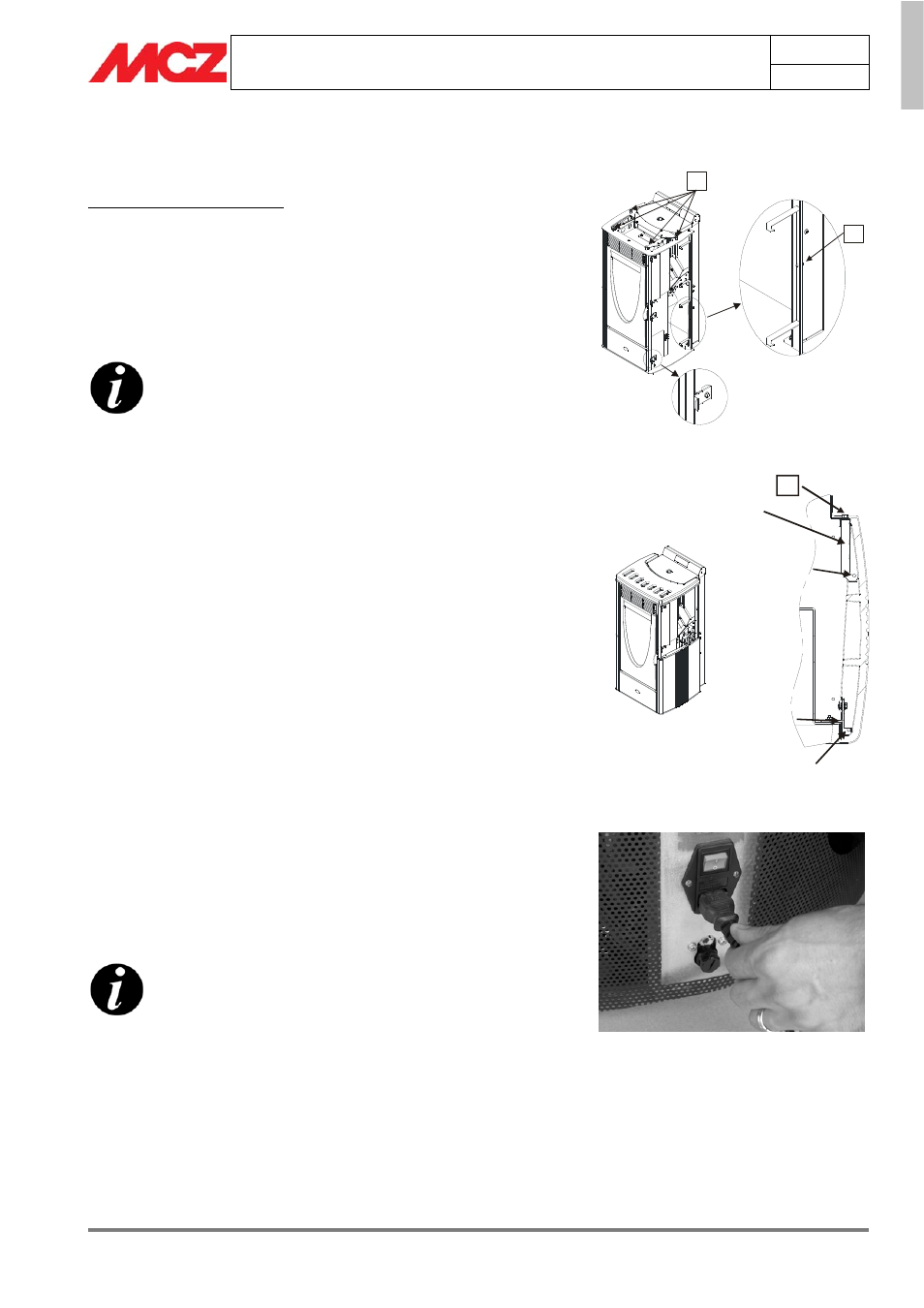

3.3. MONTAGGIO DEL RIVESTIMENTO IN
CERAMICA PER OMEGA-PLANET
UNO SGUARDO ALLA STUFA
Nella parte anteriore si trovano gli agganci (A) regolabili in profondità
ed in larghezza (c’è ne sono due per ogni piastrella). La posizione in cui
sono fissati dovrebbe essere già quella corretta.
Posteriormente si trovano gli agganci (B) fissati provvisoriamente al
telaio della stufa. Allentare la vite (Z) che li blocca (senza toglierla
completamente) in modo da poterli spostare orizzontalmente.
IL MONTAGGIO DELLE PIASTRELLE DEVE INIZIARE
SEMPRE PARTENDO DAL BASSO.
Prendere una piastrella dalla confezione (completa dei suoi perni già
inseriti), portarsi lateralmente alla stufa e inserire dal davanti la
piastrella in modo che gli agganci (A) vadano in battuta sul perno
anteriore.
Appoggiare posteriormente la piastrella al telaio della stufa,prendere
l’aggancio posteriore (B) e,usando la sua vite come impugnatura,fare in
modo che le estremità a uncino vadano a fare presa sul perno
posteriore della piastrella.
Controllare che la posizione sia corretta e bloccare a fondo la vite.
Ripetere la procedura per le altre piastrelle.
Montare per ultimo il top appoggiandolo sui quattro gommini (K). Con
la pressione incrociata delle dita controllare che quest’ultimo abbia una
posizione stabile,eventualmente,individuato il punto da livellare, agire
sul gommino o sulla rondella sottostante.
3.4. COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro della stufa e poi ad
una presa elettrica a parete.Fig.3
L’interruttore generale posto sul retro va azionato solo per accendere
la stufa; in caso contrario è consigliabile tenerlo spento.
Nel periodo di inutilizzo della stufa è consigliabile
togliere il cavo di collegamento dalla stufa.
K
Z
Aggancio B
Aggancio A
Aggancio A
Aggancio B
Perno anteriore
ceramica
Z
Perno
posteriore
ceramica
Figura 3 – Cavo di alimentazione
