STUFE A PELLET – Modulo Pellet Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
35
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Non si dovrà mediare cioè tra la temperatura letta dalla sonda ambiente
montata sulla stufa (es.15°C) e quella che si vuole. Vediamo qui di
seguito degli esempi di differenza di comportamento in presenza o in
assenza di tale dispositivo

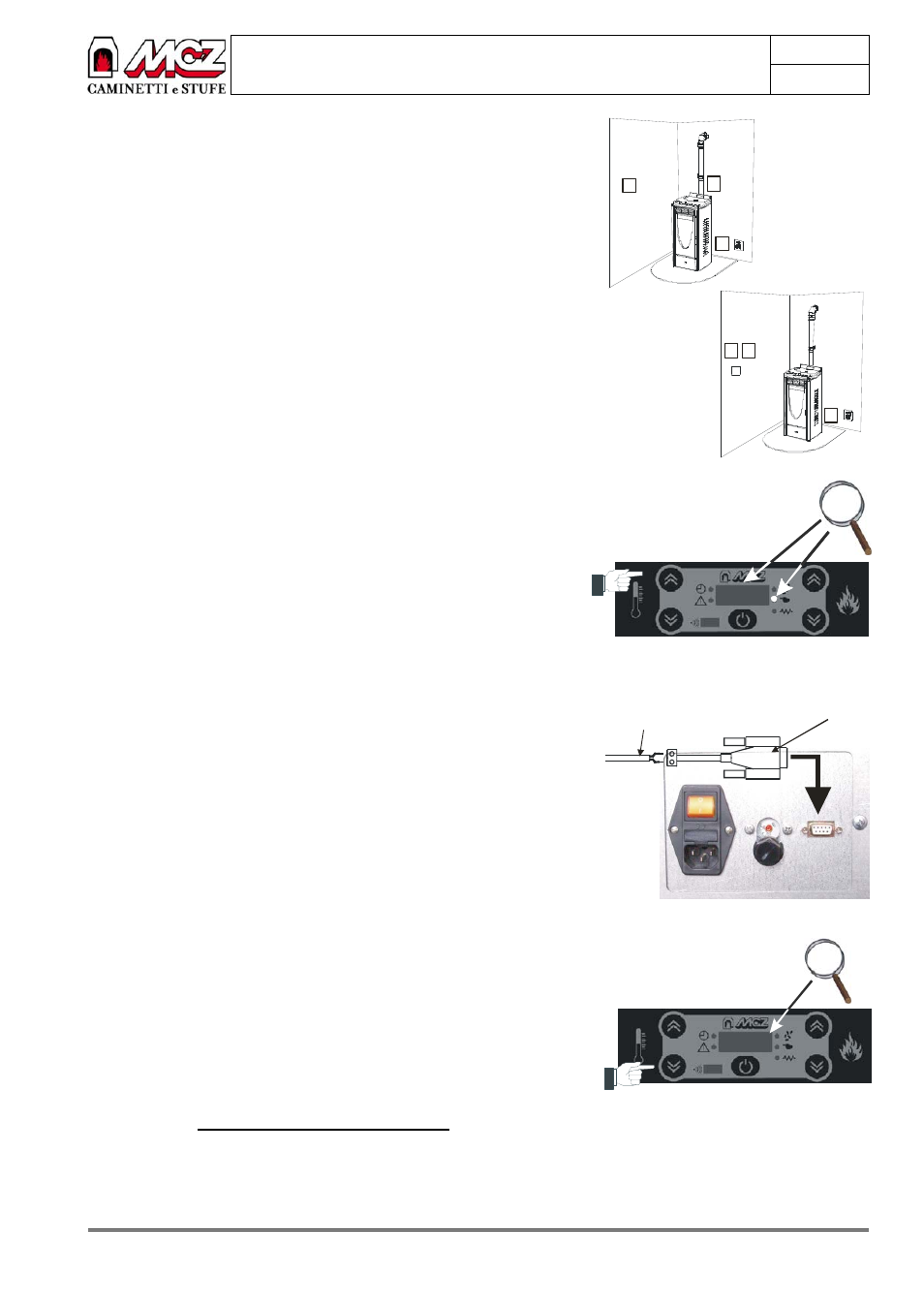

Senza il termostato ambiente esterno -
Figura 9
1-Temperatura letta dalla sonda ambiente.Es.15° C
2-Temperatura impostata sul termostato digitale a bordo della stufa.
Es.25° C
3-Temperatura effettiva rilevata in posizione mediana. Es. 20 C°
Con il termostato ambiente esterno -
Figura 10
1-Temperatura letta dalla sonda ambiente. Es.15° C
2-Temperatura impostata sul termostato esterno a parete. Es.20° C
3-Temperatura effettiva rilevata in posizione mediana. Es. 20° C
4.10.2.3. Passaggio da modo automatico a manuale
Per disattivare il termostato e quindi ripassare in modalità MANUALE
agire come segue:
Da dove ci si trova con il valore di temperatura, premere molte volte il
pulsante
o fino a portare la temperatura sopra i 40 C°.
A quel punto il display (8) indicherà alternativamente la scritta
“SET/MAN” che identifica la modalità di funzionamento MANUALE e
che è ulteriormente evidenziata dall’accensione della spia (10) sul
pannello.
Per registrare e confermare la modalità trovata, attendere circa 5
secondi senza fare altre manovre.
4.10.3. Collegamento del termostato esterno
Collegare i due fili del cavo che proviene dal termostato collocato a
parete al morsetto del connettore MCZ. (non in dotazione con la stufa)
Inserire il connettore nell’apposita presa situata sul retro della stufa.
In automatico la scheda elettronica rivela la presenza del termostato
esterno che diventa predominante su quello digitale a bordo stufa.
Bisogna però impostare il termostato digitale interno della
stufa alla minima temperatura possibile. ( es. 7° C)
Per fare questo agire come segue:
Premere 2 volte il pulsante
n . Apparirà sul display (8) la scritta “on t”
e la spia (10) del pannello si spegnerà.
Premere molte volte il pulsante
n fino a portare la temperatura
visualizzata sul display (8) a 7° C.
Per registrare e confermare la temperatura trovata, attendere circa 5
secondi senza fare altre manovre.
Come indicazione finale sul display (8) apparirà la scritta “on t”
alternata con la temperatura ambiente.
4.10.4. Funzionamento automatico in modalità
ECO-STOP (NON VALIDO PER L’ITALIA)
In questa condizione per regolare la stufa è necessario impostare il
termostato locale o remoto alla temperatura ambiente desiderata entro
comunque un campo che va da 10 a 40 C° (ex. 20°C)
Collegamento del connettore seriale del
termostato esterno nell’apposito spinotto posto
nel retro della stufa
Cablaggio da
termostato esterno
Connettore
seriale MCZ
1
2 3
3 2
1
Figura 9
Figura 10
1
2
4
3
5
man
1
2
4
3
5
07°
