MCZ Gio - Manuale (Pagina 57)

AMB. H2O +TC- DISPLAY
SERIAL
SIC DEP. FUMI SCA COC. N ACC. F N PE
TERM.
OPT.
+5V GND ENC
ENCODER FUMI
4 1 3 5 2
6 7 8
9
10 11
12
55
12-SCHEDA ELETTRONICA
Servizio Tecnico - Diritti riservati - Riproduzione vietata

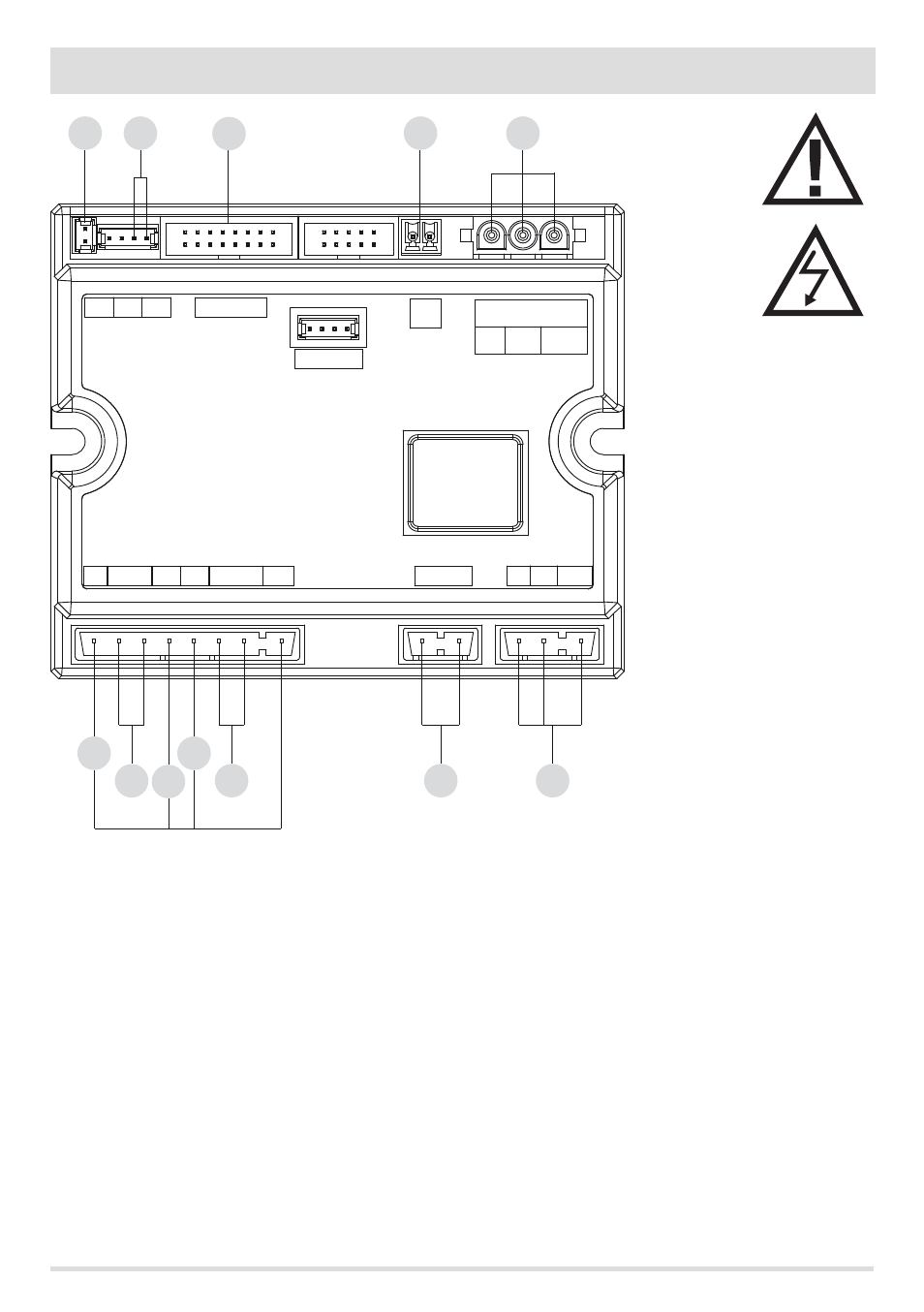

LEGENDA CABLAGGI
1. SONDA AMBIENTE 7. CANDELETTA
2. SONDA FUMI 8. COCLEA
3. PANNELLO COMANDI 9. VENTILATORE AMBIENTE
4. TERMOSTATO ESTERNO (OPZIONALE) 10. VENTILATORE FUMI
5. ENCODER FUMI 11. PRESSOSTATO ARIA
6. ALIMENTAZIONE 12. TERMOSTATO DI SICUREZZA PELLET
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
CAVI ELETTRICI IN
TENSIONE
SCOLLEGARE IL CAVO DI
ALIMENTAZIONE 230V
PRIMA DI EFFETTUARE
QUALSIASI OPERA-
ZIONE SULLE SCHEDE
ELETTRICHE
