4-INSTALLAZIONE E MONTAGGIO
FISSAGGIO AL BASAMENTO DELL’INSERTO
E’ obbligatorio ancorare il prodotto a un piano perché durante le operazioni di manutenzione annuale da parte del tecnico autorizzato,
la camera di combustione può essere sfilata dalla sua sede mediante l’ausilio di due guide estensibili.
Per fissare l’inserto procedere come segue:

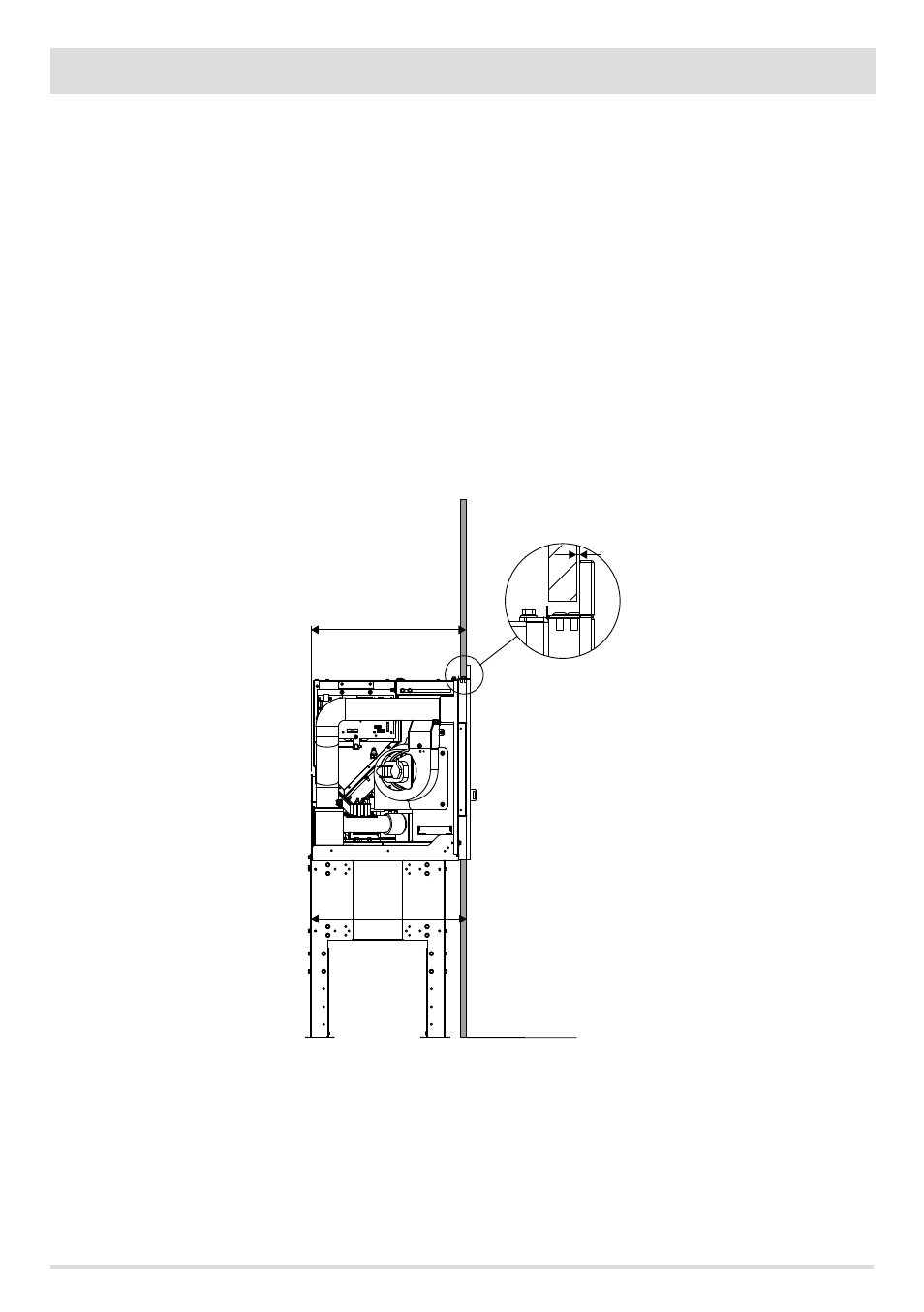

• misurare la distanza (A) da battuta cornice a esterno supporto in modo da poterlo ricollocare adeguatamente.
A=440 mm (misura da battuta cornice a esterno supporto).
A1= 437 mm (misura da esterno parete a esterno supporto).
A2= 3 mm (misura da esterno parete a battuta cornice).
• Togliere la cornice di compensazione C (vedi paragrafo dedicato).
• Svitare le viti in basso (B) sotto la cornice.
• A questo punto estrarre la macchina e separarla dal suo supporto (D).
• Posizionare il supporto (D) alla distanza dalla parete misurata precedentemente (A1) vedi figura.
• Con le viti in dotazione fissare il supporto (D) al basamento (E) facendo attenzione che il piano di ancoraggio del supporto (D) e la
parete siano perpendicolari.
• Riposizionare la macchina sul supporto (D), reinserire le viti (B) verificando che la macchina e il supporto siano ben fissate al fine di
garantire il funzionamento del prodotto.
E’ molto importante assicurarsi di aver rispettato le misure di posizionamento del basamento del prodotto, facendo molta
attenzione che il piano di ancoraggio del supporto e la parete siano perpendicolari. Assicurarsi inoltre, che le viti rendano
la macchina vincolata al supporto.
