7 OPERATION

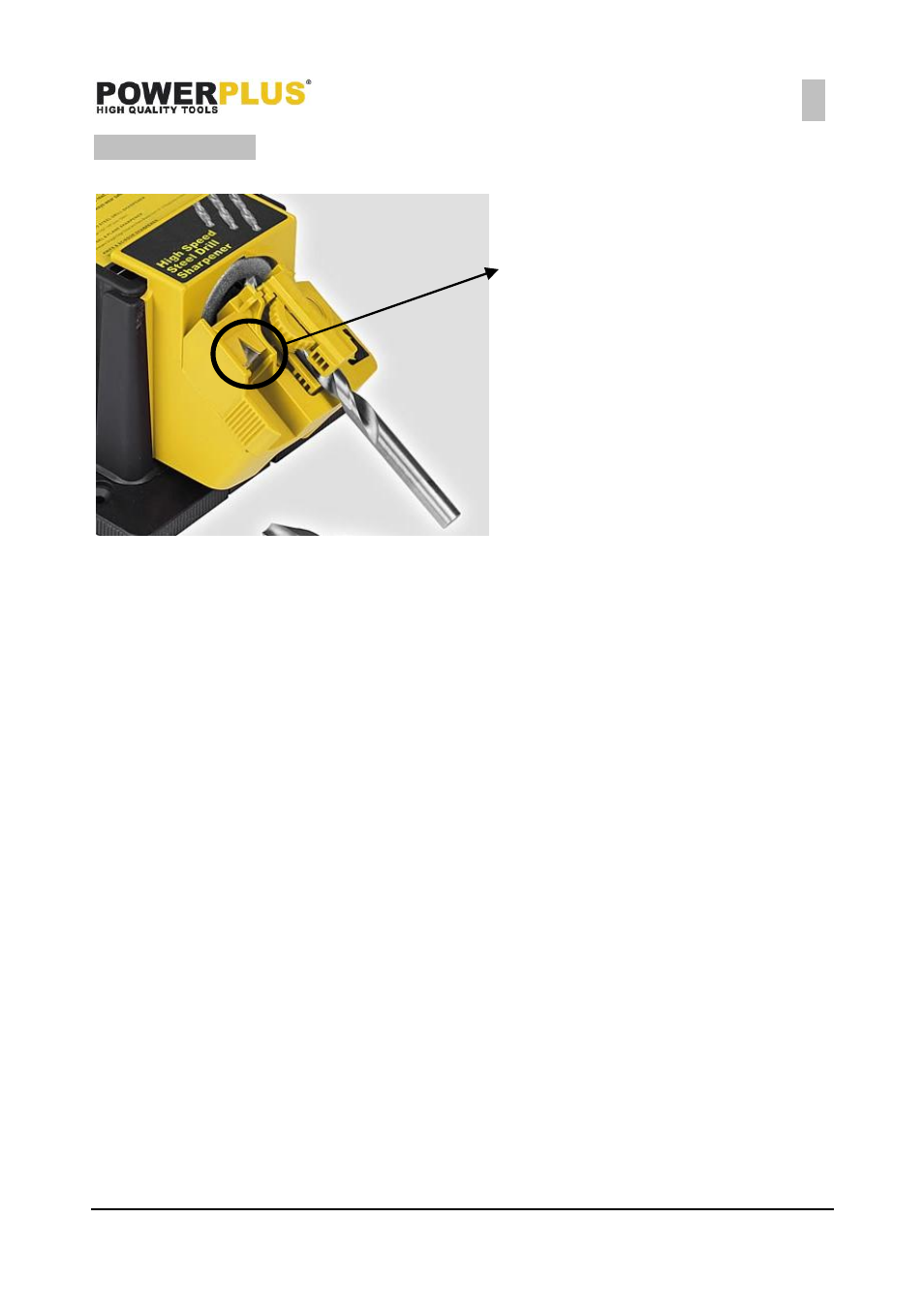

7.1 Affilatrice di punte perforanti in acciaio ad alta velocità
Guida a V
 Affila tutti i tipi di punte perforanti in acciaio ad alta velocità da 4 a 13 mm.

L’esclusiva azione ‘True Point’ garantisce risultati accurati.
 Individua con precisione le punte in acciaio ad alta velocità per un’affilatura correttamente
angolata.
 Riaffila punte perforanti rotte.
AFFILATURA DI PUNTE IN ACCIAIO AD ALTA VELOCITÀ (1a-1i)
1. Far scorrere la ‘punta in acciaio ad alta velocità’ sull’alimentatore.
2. Rimuovere la ghiera dal supporto e inserire la punta (1a).
3. Serrare delicatamente la ghiera in modo da lasciare una certa libertà di movimento
alla punta.
4. Introdurre nella fessura la ghiera con la punta perforante, adottando a rifermento le
scanalature laterali (1b).
5. Sollevare leggermente la punta in modo da adagiarla nella guida a V a contatto con
il fermo metallico all’estremità (1c).
6. Ruotare la punta fino a farvi calare completamente la guida a V (1c).
7. Tutti e 4 gli spigoli della punta devono toccare i lati della guida a V.
8. Mantenendo la punta in questa posizione, serrare la ghiera di serraggio fino a
bloccare completamente la punta (1d).
9. Sollevare la guida a V e rimuovere la ghiera.
10. Trasferire la ghiera e la punta nel supporto ghiera del modulo alimentatore (1e).
11.
Accendere l’alimentatore.
12.
Spostare da un lato all’altro il supporto della ghiera, bloccandolo con una lieve
pressione del dito (1f).
13. Rimuovere la punta e il supporto e ruotare (1g).
14.
Spostare da un lato all’altro il supporto della ghiera, bloccandolo con una lieve
pressione del dito (1f).
15. Verificare che i bordi anteriori di entrambe le scanalature siano ugualmente affilati.
Essi devono incontrarsi esattamente al centro, come illustrato in (1h) e non come in
(1i).
16. Spe gnere l’alimentatore. Prima di rimuovere l’accessorio, verificare che la mola si
sia fermata.
