7 DISIMBALLAGGIO E MONTAGGIO

Estrarre l’unità dall’imballaggio e assicurarsi che l'imballo contenga tutti i pezzi necessari.

Nota: se una qualunque delle parti di cui sopra dovesse mancare o
presentare danni, rivolgersi al rivenditore.

7.1

Montaggio

Montare il telaio base (12), gli ampliamenti del tavolo e le estensioni
Il telaio base (12) è costituito da quattro gambe del tavolo con delle traverse che devono
essere montate. Attrezzi necessari:
2 chiavi combinate
Chiave a brugola

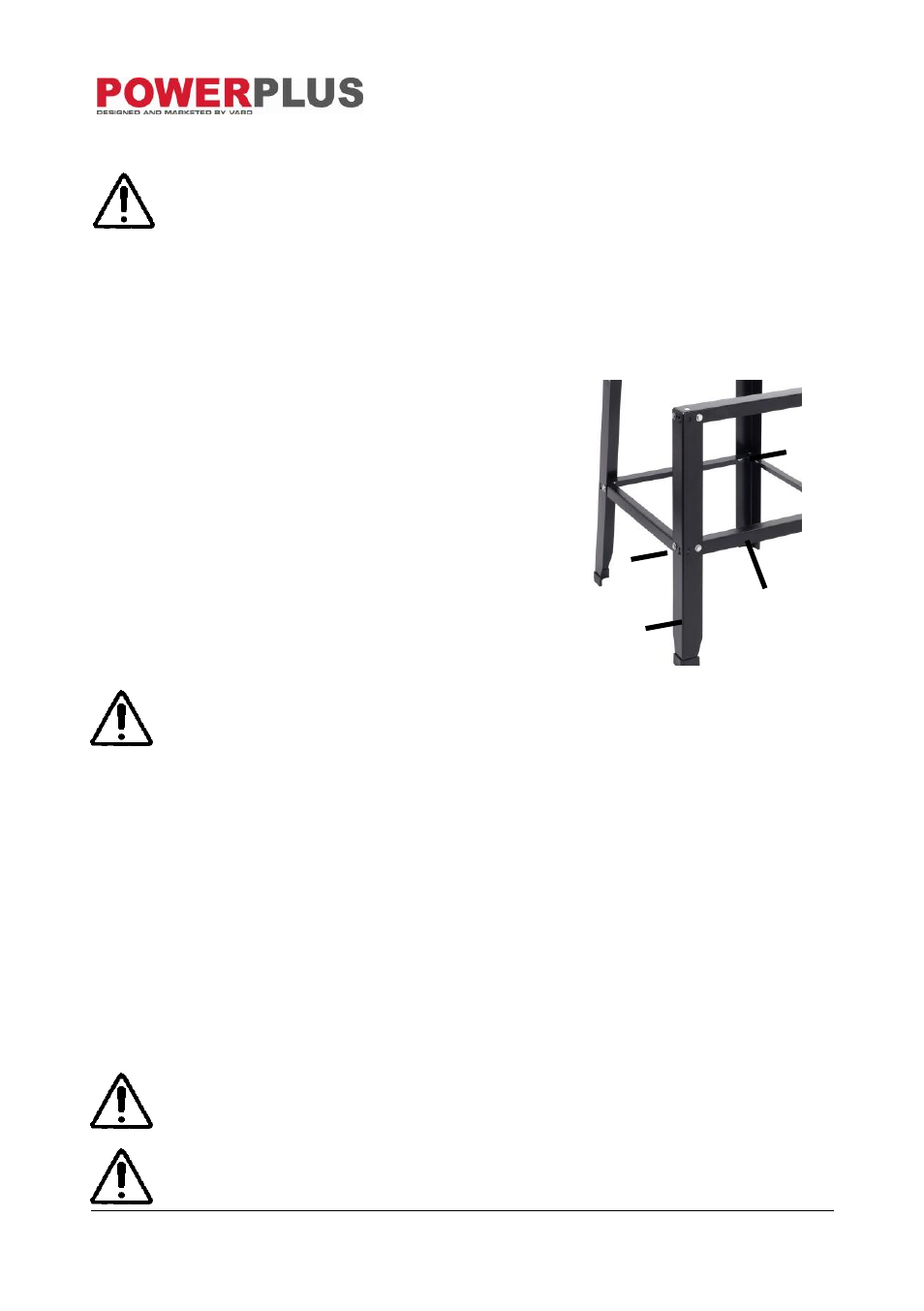

 Collegare le quattro gambe del tavolo (1) alle

quattro traverse (2). Per fare ciò, fissare ad ogni
gamba del tavolo una traversa, montandola
dall’interno con 2 viti (3) (rondelle incluse) e
controdadi (4).

Le staffe (17) sono inserite attraverso i fori delle viti nella scocca. (Fig. 3).

Nota: posizionare l'apparecchio solo su una superficie piana e antiscivolo.
L’apparecchio non deve essere assolutamente instabile.

7.2

Montaggio della spondina parallela (Fig. 4)

Inserire la spondina parallela (5) nella guida della scala graduata.

Controllare l’impostazione

alla finestra. Ruotare la manopola per bloccare la spondina parallela (5) in posizione.Al fine di
ottenere un taglio perfettamente parallelo, controllare la distanza tra la spondina e la lama in
due punti diversi servendosi di un righello.

7.3

Montaggio del fermo per tagli obliqui (Fig. 5)

Il fermo per tagli obliqui (9) è costituito da due parti

– la piastra di blocco (A) e il dispositivo di

regolazione angolo (B) che devono essere assemblati insieme.
 Inserire la piastra di blocco (A) negli appositi spazi del dispositivo di regolazione angolo

(B) mediante le due viti di regolazione (C), spingerla nella posizione desiderata e serrare
le viti di regolazione.

Spingere la piastra scorrevole (D) del fermo per tagli obliqui nella barra appropriata della
superficie del tavolo.

Nota: l

’inserimento della piastra di arresto (A) con il lato lungo rivolto verso

l'alto o verso il basso è determinato dall'altezza del pezzo in lavorazione.

Gli operatori destrini preferiscono spingere il fermo per tagli obliqui nella
barra sinistra della superficie del tavolo.

1

3

4

2
