3.
Spingere la leva di bloccaggio per bloccare le barre de
ll’impugnatura in posizione
operativa (Fig. 1B).
4.
Regolare la tensione serrando il dado per mezzo di una chiave adeguata (Fig. 1B).
5.
Collegare il dispositivo di fissaggio del cavo nella posizione illustrata, quindi fissare il cavo
(Fig. 1C).
5.2
Montaggio e smontaggio del sacco raccoglierba

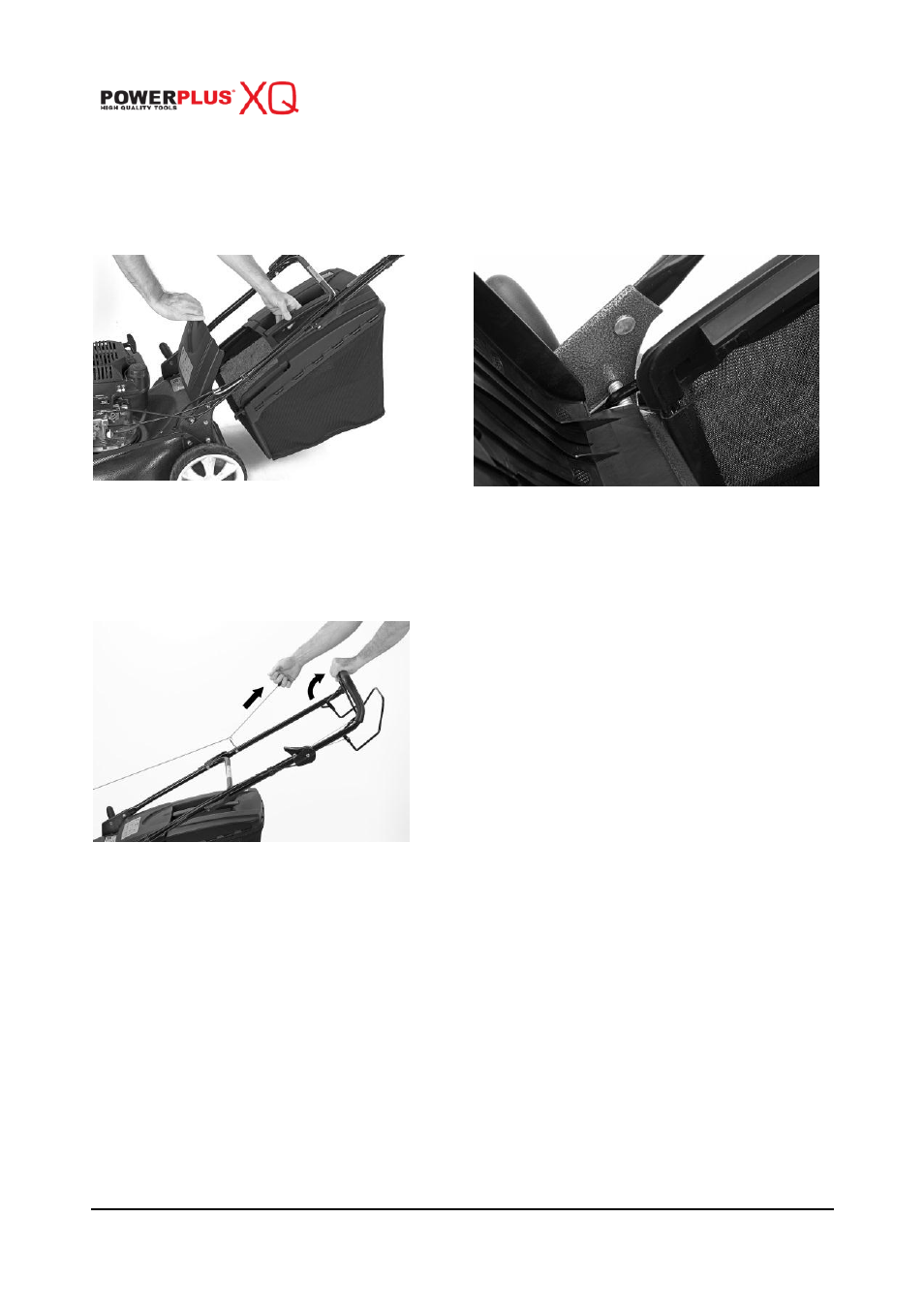

fig. 2A
fig. 2B
1.
Per montare: Sollevare il coperchio posteriore e collegare il raccoglierba sul retro del
tosaerba (fig. 2A) (fig. 2B).
2.
Per rimuovere: afferrare e sollevare il coperchio posteriore, quindi rimuovere il
raccoglierba.
5.3
Impugnatura dello starter
fig. 3
1.
Spostare l’impugnatura dello starter dal motore al guidacavo (fig. 3).
