Casio YA-S10 Guida dell'utente - Manuale (Pagina 12)

12
Per impostare una connessione LAN tra il Control box e il computer
1.
Collegare la porta LAN del Control box allo stesso hub LAN o altro dispositivo di
rete dove è collegato il computer.

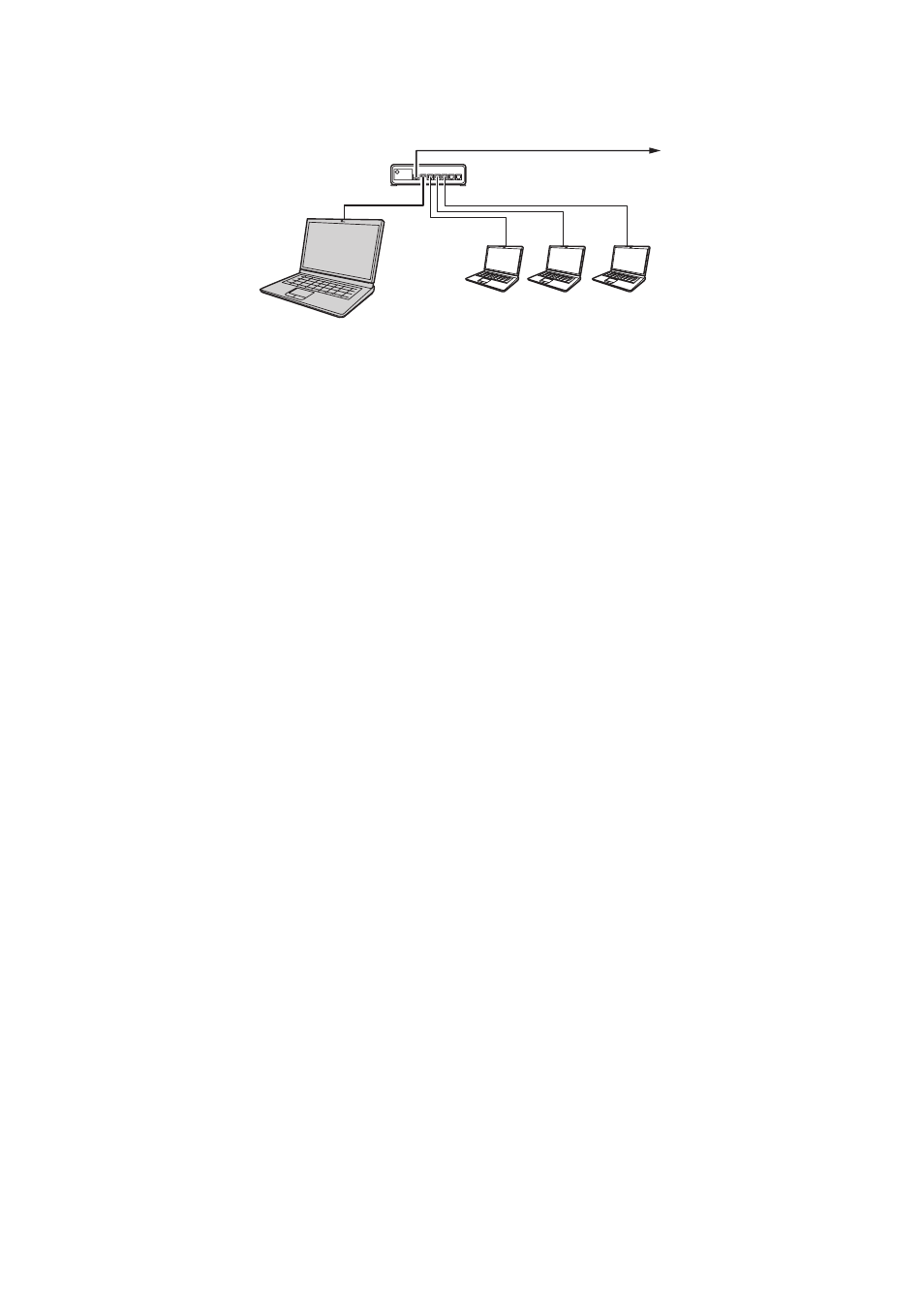

z In una configurazione simile a quella riportata nell’illustrazione sopra, si devono normalmente
usare i cavi LAN di tipo diretto. Se si collega la porta LAN del Control box direttamente alla
porta LAN di un computer, usare un cavo LAN di tipo incrociato.
2.
Eseguire i passi riportati sotto per ottenere l’indirizzo IP del Control box.
3.
Sul computer, avviare un browser web.
4.
Sulla barra degli indirizzi del browser web, immettere l’indirizzo IP del Control
box e quindi premere il tasto [Enter].
z Ad esempio, se l’indirizzo IP del Control box è 192.168.100.10, immettere http://192.168.100.10.
z Questo visualizzerà la pagina Amministrazione di sistema del Control box. Per informazioni su
quello da eseguire successivamente, vedere la sezione “Per configurare le impostazioni LAN
del Control box” riportata sotto.
Per configurare le impostazioni LAN del Control box
1.
Usare il browser web del computer per visualizzare la pagina Amministrazione di
sistema del Control box.
z Vedere “Per impostare una connessione LAN tra il Control box e il computer” (pagina 12).
2.
Fare clic su “Amministrazione di sistema”. Sulla schermata che appare,
immettere la password (impostazione iniziale di default: amministratore), e
quindi fare clic sul pulsante [Login].
z Questo visualizza la schermata “Stato”.
3.
Sul riquadro sinistro, fare clic su “Impostazione” per visualizzare la schermata
“Impostazione”.
4.
Cambiare un’impostazione introducendo un valore o selezionando un’opzione.
z Per maggiori dettagli su ciascuna voce di impostazione, vedere la sezione “Impostazioni LAN”
riportata sotto.
5.
Per applicare qualsiasi impostazione da voi configurata, fare clic sul pulsante
[Apply].
(1) Premere il tasto [MENU] per visualizzare il menu di setup.
(2) Selezionare “Impostazioni LAN cablato 3 Informazioni su LAN cablato”.
Alla porta LAN del Control box
Computer
Hub LAN
