40
Preparativi
Alcuni dispositivi video sono muniti di un terminale di uscita component video. È possibile usare un
cavo component video disponibile opzionalmente (YK-3) per collegare il terminale di ingresso RGB del
proiettore al terminale di uscita component video di un dispositivo video.
z Spegnere sempre il proiettore e il dispositivo video prima di collegarli.
z I terminali di uscita component video sono costituiti da gruppi di 3 terminali: Y·Cb·Cr o Y·Pb·Pr.
Accertarsi di far corrispondere il colore delle spine del cavo component video
YK-3 opzionale al colore dei terminali (verde: Y; blu: Cb/Pb; rosso: Cr/Pr).
z È possibile usare il cavo component video YK-3 opzionale per eseguire il collegamento a terminali
di uscita component video tipo pin jack (RCA). Il proiettore non supporta il collegamento a nessun
altro tipo di terminale.
z Notare che è supportato soltanto il collegamento ad un terminale di uscita component video
analogica. Il collegamento ad un terminale di uscita digitale non è supportato.
z Per poter eseguire il collegamento ad un terminale component video, si deve usare il menu di
setup per configurare le impostazioni di ingresso. Per i dettagli, vedere “Impostazioni ingresso
J
Ingresso RGB” a pagina 89.

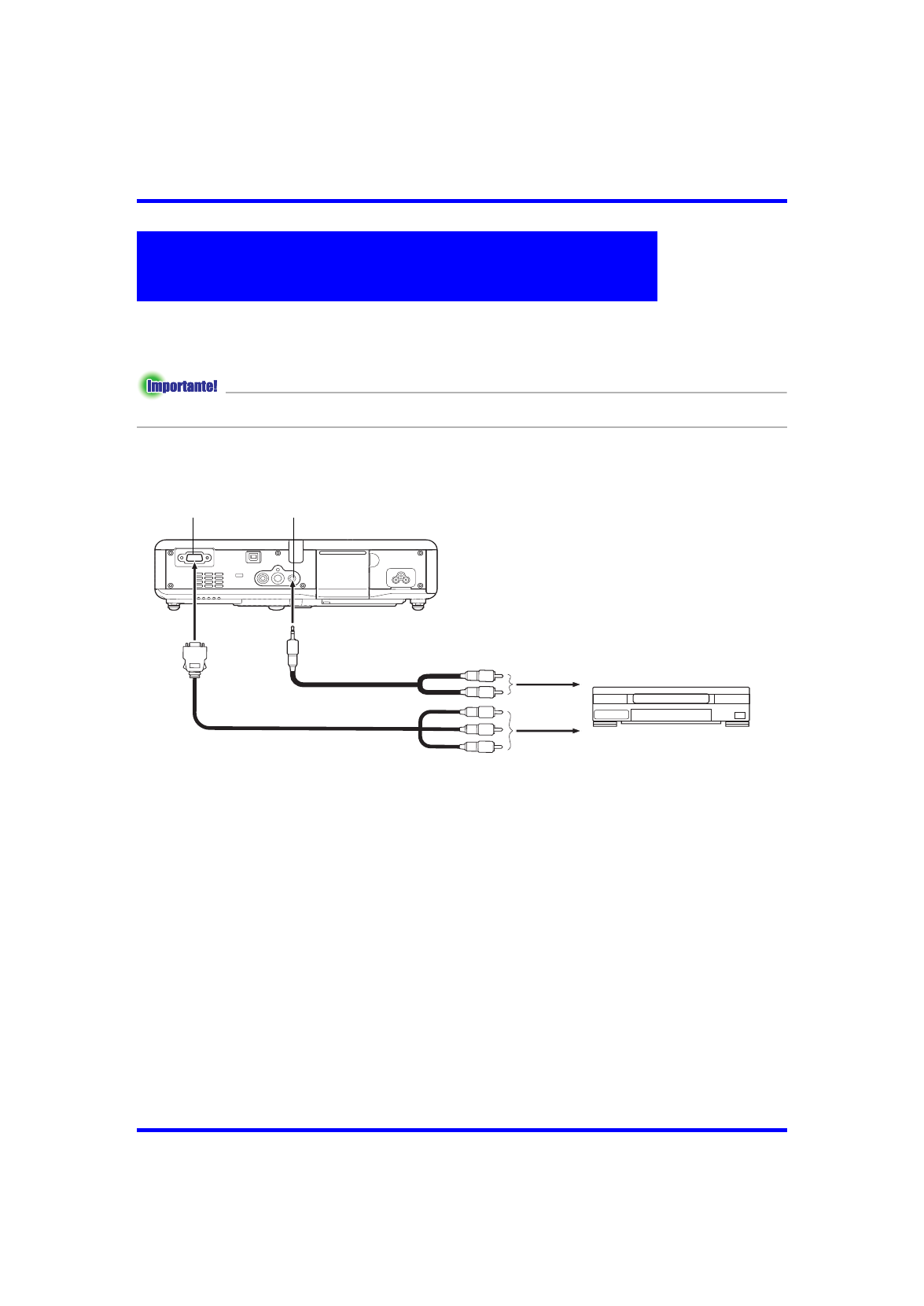

Collegamento ad un dispositivo con uscita
component video
Proiettore
Dispositivo video
Terminale di ingresso
RGB
Terminale di ingresso AUDIO
Cavo audio reperibile in commercio
Cavo component video opzionale
(YK-3)
al terminale di uscita
audio
al terminale di uscita
component video
