Appendice
Alcuni dispositivi video sono dotati di un terminale di uscita video component. È possibile usare un
cavo video component disponibile in commercio per collegare il terminale COMPUTER del proiettore
al terminale di uscita video component di un dispositivo video.
Importante!
Spegnere sempre il proiettore e il dispositivo video prima di eseguire il collegamento.
 I terminali di uscita video component hanno 3 serie di terminali: Y·Cb·Cr o Y·Pb·Pr. Accertarsi di far
corrispondere i colori delle spine di un cavo video component con i colori dei terminali (Verde: Y;
Blu: Cb/Pb; Rosso: Cr/Pr).
 Notare che è supportato solo il collegamento ad un terminale di uscita video component analogico.
Il collegamento ad un terminale di uscita digitale non è supportato.

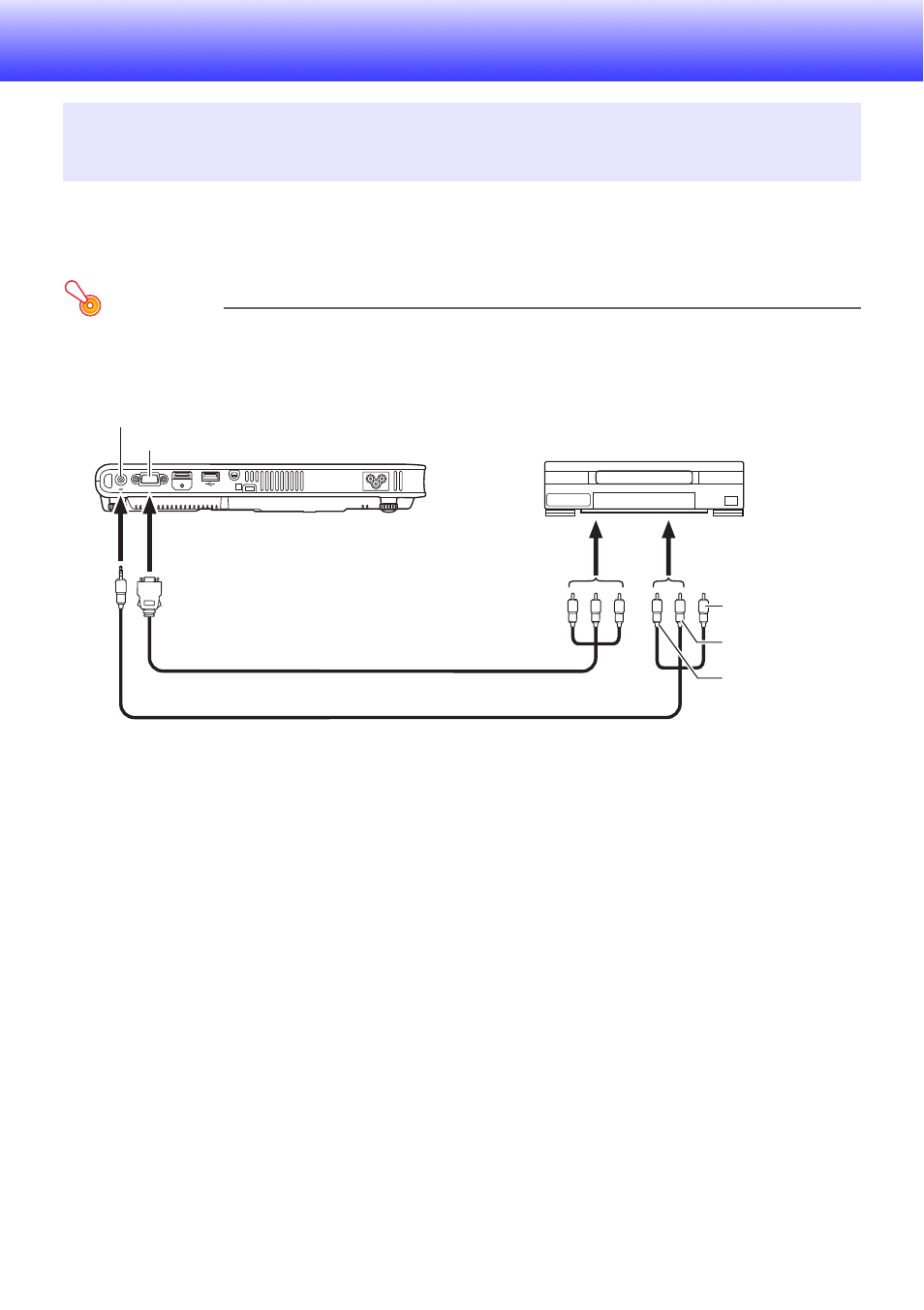

Collegamento ad un dispositivo di uscita video
component
Proiettore
Terminale COMPUTER
Terminale audio/video (AV)
Cavo audio/video speciale fornito in dotazione
Cavo video component (disponibile in commercio)
Ai terminali di uscita video
component
Al terminali di uscita
AUDIO
Dispositivo video
Giallo
(Non collegato)
Rosso
Bianco
