I-15
Preparativi
Ita
li
a
n
o
z Il terminale di uscita RGB del proiettore supporta soltanto l’uscita del segnale video
(segnale RGB analogico) da un computer collegato al terminale di ingresso RGB. L’uscita di
altri tipi di segnali non è supportata.
È possibile usare il proiettore per proiettare l’immagine da una piastra video, un televisore, una
videocamera o un altro dispositivo video. È anche possibile emettere l’audio dal dispositivo video
attraverso il diffusore del proiettore.
z Spegnere sempre il proiettore e il dispositivo video prima di collegarli.
z È possibile usare il cavo video fornito in dotazione per eseguire il collegamento ad un
terminale di uscita video tipo pin jack (RCA). Quando si collega una videocamera o un altro
dispositivo video muniti di apposito terminale di uscita video, usare l’apposito cavo fornito in
dotazione al dispositivo video. Per i dettagli, consultare la documentazione allegata al
dispositivo video.
z Notare che il proiettore è dotato di circuiti separati per il terminale di ingresso VIDEO e il
terminale di ingresso S-VIDEO. Accertarsi di collegare il dispositivo video al terminale corretto.
Il proiettore consente di commutare la fonte di ingresso tra RGB (o Component), VIDEO e
S-VIDEO ogni qualvolta lo si desideri.

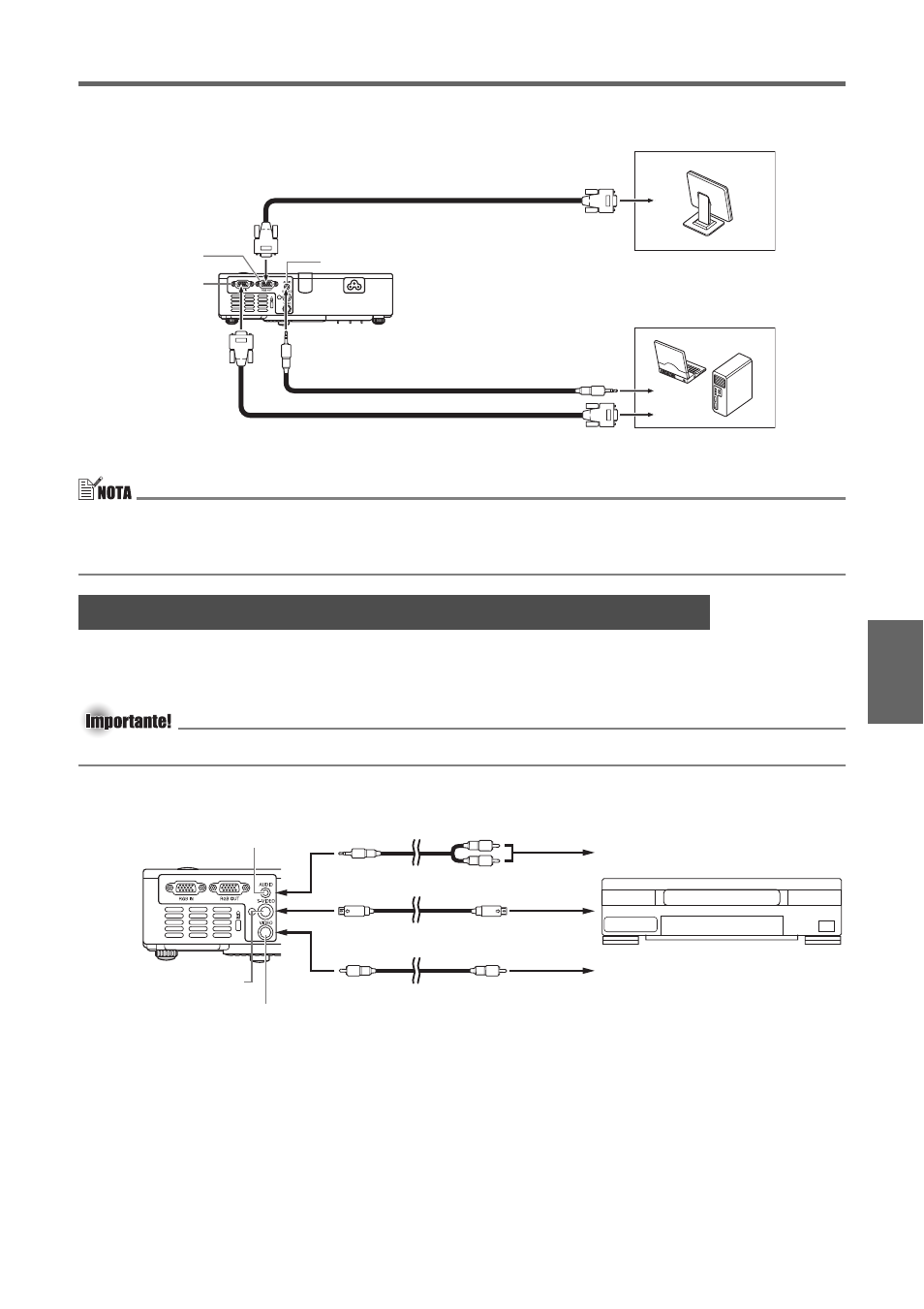

Collegamento ad un dispositivo video normale
Terminale di
ingresso RGB
Terminale di ingresso AUDIO
Proiettore
Cavo audio (reperibile in commercio)
Monitor
Cavo mini D-sub
fornito in dotazione
al terminale di controllo (terminale di uscita RGB analogica)
al terminale di uscita di linea
Cavo mini D-Sub (reperibile in commercio)
Terminale di
uscita RGB
al terminale di ingresso RGB analogico
Computer
Proiettore
Dispositivo video
Cavo audio reperibile in commercio
Cavo video fornito in dotazione
Terminale di ingresso
S-VIDEO
al terminale di uscita S-video
al terminale di uscita video
Cavo S-video reperibile in commercio
al terminale di uscita audio
Terminale di ingresso AUDIO
Terminale di ingresso VIDEO
