I-19

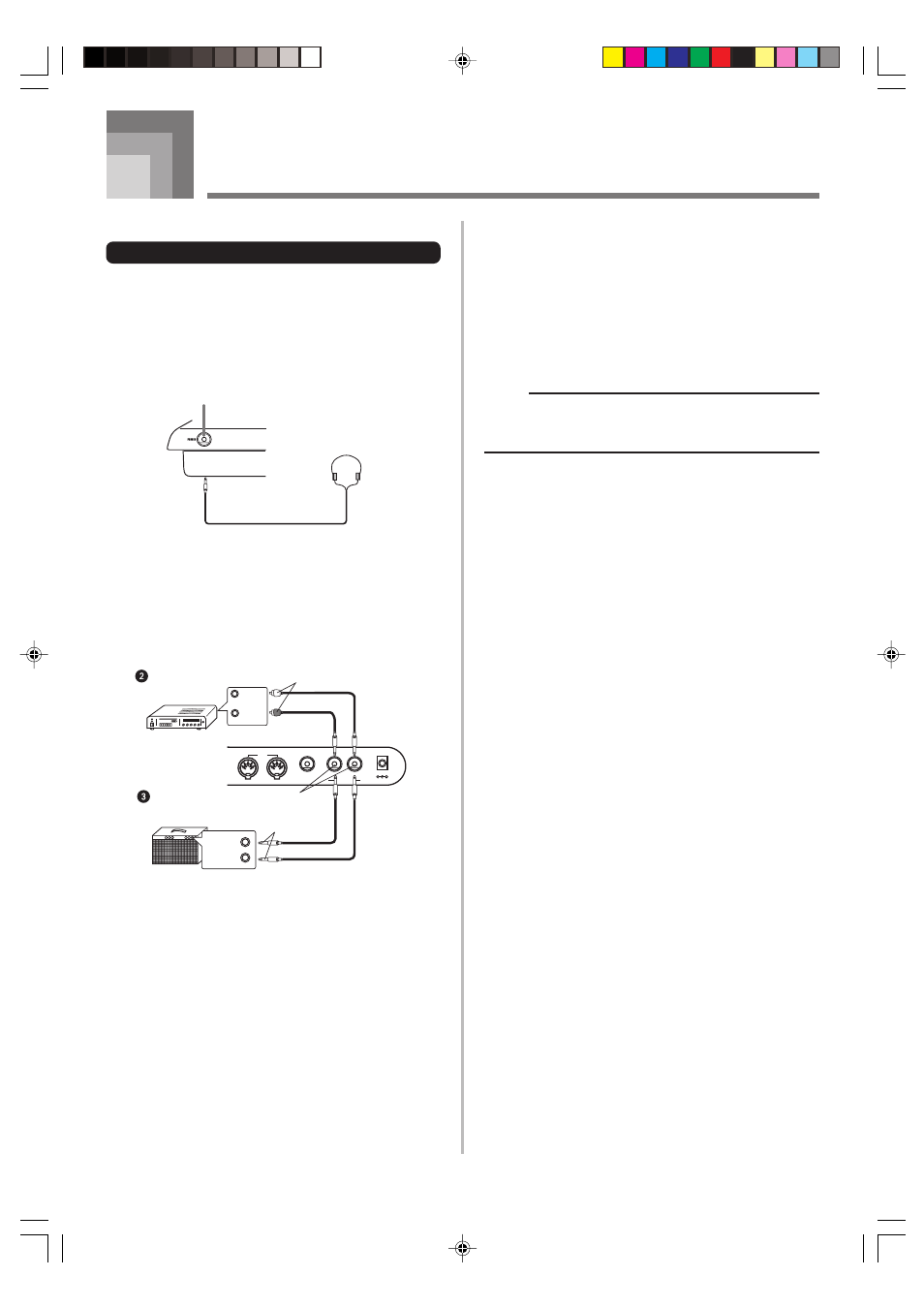

Collegamenti
• WK-3500
Terminali PHONES e LINE OUT
Prima di collegare le cuffie o un altro apparecchio esterno,
accertarsi innanzitutto di abbassare l’impostazione del livello
del volume della tastiera e dell’apparecchio collegato. Quindi,
è possibile regolare il volume sul livello desiderato dopo aver
completato i collegamenti.
[Davanti]
Collegamento delle cuffie 1
Il collegamento delle cuffie silenzia l’emissione del suono dai
diffusori incorporati nella tastiera, consentendo così di
suonare anche di sera tardi senza la preoccupazione di
disturbare gli altri.
[Pannello posteriore]
Collegamento ad un apparecchio audio 2
Usare dei cavi reperibili in commercio per eseguire il
collegamento alle due prese come mostrato nella figura 2.
Spetta all’utilizzatore acquistare dei cavi di collegamento
come quelli mostrati nell’illustrazione per il collegamento.
In questa configurazione, normalmente si deve regolare il
selettore di ingresso dell’apparecchio audio nella posizione
che specifica il terminale (ad esempio AUX IN) al quale è
collegata la tastiera. Usare il comando VOLUME della tastiera
per regolare il livello del volume.
OUT IN
SUSTAIN/
ASSIGNABLE JACK
MIDI
LINE OUT
R L/MONO
DC 12V
Spine normali
Amplificatore per
chitarra, amplificatore
per tastiera, ecc.
Ingresso ausiliario (AUX IN)
di amplificatore
audio, ecc.
Spine a piedino
Prese normali
INPUT 1
INPUT 2
SINISTRA
(Bianca)
DESTRA
(Rossa)
Collegamento ad un amplificatore per strumenti musicali 3
Usare dei cavi di collegamento reperibili in commercio per
eseguire il collegamento alle due prese come mostrato nella
figura 3 . Spetta all’utilizzatore acquistare dei cavi di
collegamento come quelli mostrati nell’illustrazione per il
collegamento. Usare il comando VOLUME della tastiera per
regolare il livello del volume.
• Se l’amplificatore dispone di una sola presa di ingresso,
collegare un cavo soltanto alla presa L/MONO.
NOTA
• È possibile collegare il terminale MIDI della tastiera
anche ad un computer o ad un sequencer. Per i dettagli,
fare riferimento a “MIDI” a pagina I-89.
735A-I-021A
1
Terminale PHONES
Spina normale stereo
