IT-50
Preparativi
PREPARATIVI
• Prima di iniziare il montaggio, controllare per
accertarsi che siano presenti tutti i componenti
mostrati sotto.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
IMPORTANTE!
• Non utilizzare nessuna vite all’infuori di quelle fornite
con il supporto. Diversamente si crea il rischio di
danneggiare il supporto e/o il piano digitale.
• Le viti si trovano in una busta di plastica all’interno
del materiale di imballaggio.
• Se manca qualche elemento o è danneggiato,
contattare il centro di assistenza CASIO della vostra
zona.
* ATTENZIONE
• Il supporto deve essere assemblato da due persone
assieme.
• Il supporto deve essere assemblato su una superficie
piana.
• Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non
è stato completato. La rimozione del nastro può
causare l’apertura e la chiusura del coperchio della
tastiera durante il montaggio, con il conseguente
rischio di lesioni alle mani e alle dita.
• Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
• Accertarsi di inserire il feltro o un altro materiale tra
il piedino in gomma e la pavimentazione. Non
consentire il contatto diretto tra di loro. Alcuni tipi
di materiali di pavimentazione potrebbero divenire
scoloriti o danneggiati dal contatto diretto con i
piedini in gomma.
• Quando si appoggia il piano digitale sul pavimento,
accertarsi di collocarlo su qualcosa di morbido (una
coperta, cuscino, ecc.). Non collocare il piano digitale
direttamente sul pavimento.
NOTA
• Accertarsi di seguire la procedura corretta per il
montaggio del supporto.
PREPARATIVI
• Estrarre il cavo dall’unità pedali E.

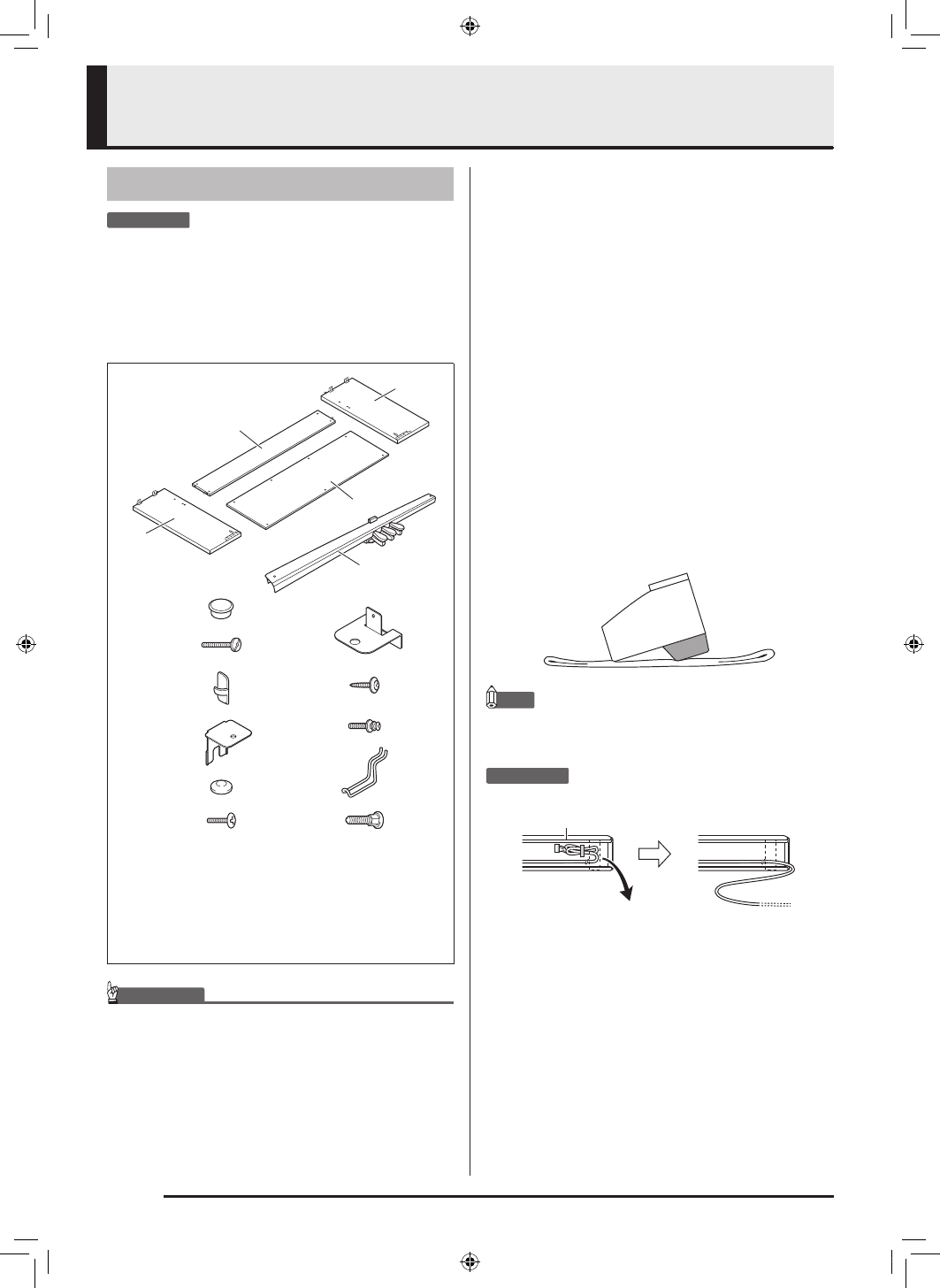

Montaggio del supporto
A Pannello laterale ................. ×1
B Pannello laterale ................. ×1
C Traversa posteriore ............. ×1
D Coperture per le viti ............. ×6
E Unità pedali ......................... ×1
F Viti ....................................... ×2
G Fermagli .............................. ×2
H Staffe ................................... ×2
I Coperture per le viti............. ×2
J Viti ....................................... ×4
K Pannello posteriore ............. ×1
L Staffe................................... ×2
M Viti ....................................... ×4
N Viti ....................................... ×3
O Gancio per le cuffie ............ ×1
P Vite...................................... ×1
A
B
D
H
I
F
G
E
C
J
L
M
N
O
P
K
E
