Preparativi
I-43

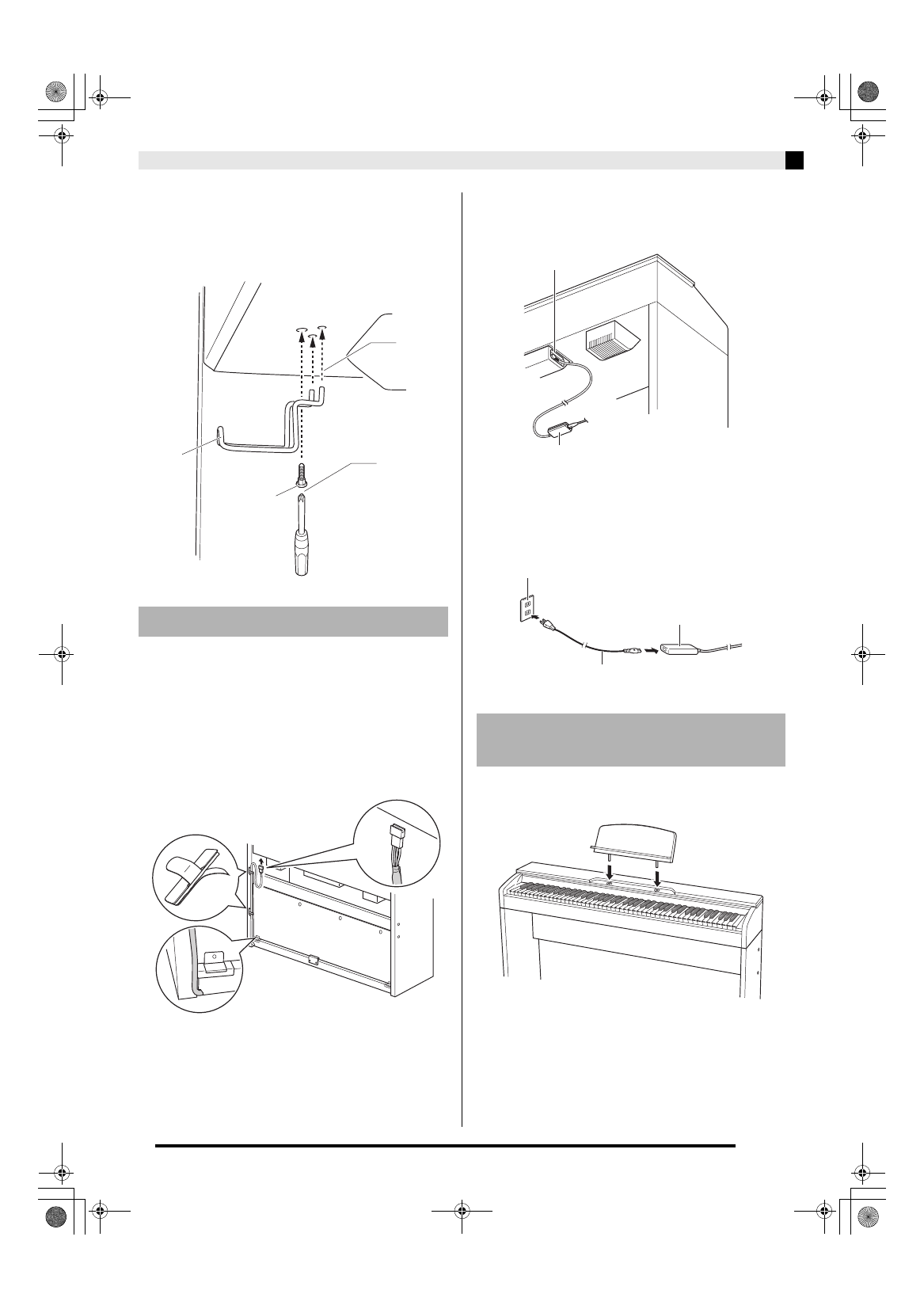

16.
Installare il gancio per le cuffie O .
1.
Accertandosi che la spina del cavo dell’unità
pedali sia orientata come viene mostrato
nell’illustrazione riportata sotto, inserirla nel
connettore dei pedali posto sulla parte
inferiore del piano.
• Premere la spina fino in fondo nel connettore.
• Usare i fermagli G per fissare il cavo dei pedali alle
due posizioni sul pannello laterale B.
2.
Inserire la spina del trasformatore CA in
dotazione con il piano digitale nel suo
terminale di alimentazione (DC 24V).
3.
Collegare il cavo del trasformatore CA in
dotazione con il piano digitale, in una presa di
corrente domestica come viene mostrato
nell’illustrazione sotto.
1.
Installare il leggio per spartiti inserendo i sui
piedini nei fori sulla parte superiore del piano.
(16-1) Inserire il gancio per le cuffie O nei due fori sul
fondo del piano.
(16-2) Utilizzare la vite P per fissare il gancio delle
cuffie in posizione.
Per collegare il cavo
O
P
16-2
16-1
G
Per installare il leggio per
spartiti
Spina del trasformatore CA
Trasformatore CA in dotazione
Presa di corrente domestica
Trasformatore CA
Cavo di alimentazione
C
