I-32
Preparativi
Prima di montare il supporto, innanzitutto dedicare un
momento per verificare che tutti gli elementi mostrati
sotto siano presenti.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
Prima di iniziare il montaggio, controllare per
accertarsi che siano presenti tutti i componenti mostrati
sotto. Le viti si trovano in una busta di plastica
all’interno del materiale di imballaggio di polistirolo
espanso.
*
ATTENZIONE
• Il montaggio del supporto deve essere eseguito
da almeno due persone assieme.
• Questo supporto deve essere assemblato su una
superficie piana.
• Non rimuovere l’adesivo dalle posizioni mostrate
nell’illustrazione a fianco finché non si completa
l’assemblaggio del supporto. La rimozione
dell’adesivo prima che sia completato
l’assemblaggio, è molto pericolosa perché
permette l’apertura e la chiusura del coperchio
della tastiera, creando il rischio di
schiacciamento delle dita tra il coperchio e il
piano digitale.
• Fare attenzione a non schiacciarsi le dita tra i
vari componenti quando si assemblano.
• Quando si pone il piano digitale sul pavimento,
accertarsi di collocarlo su qualcosa di morbido
(una coperta, cuscino, ecc.). Non collocare il
piano digitale direttamente sul pavimento.
1.
Allentare il nastro che ferma il cavo dei pedali
sul retro dell’unità pedali
E , ed estendere il
cavo.

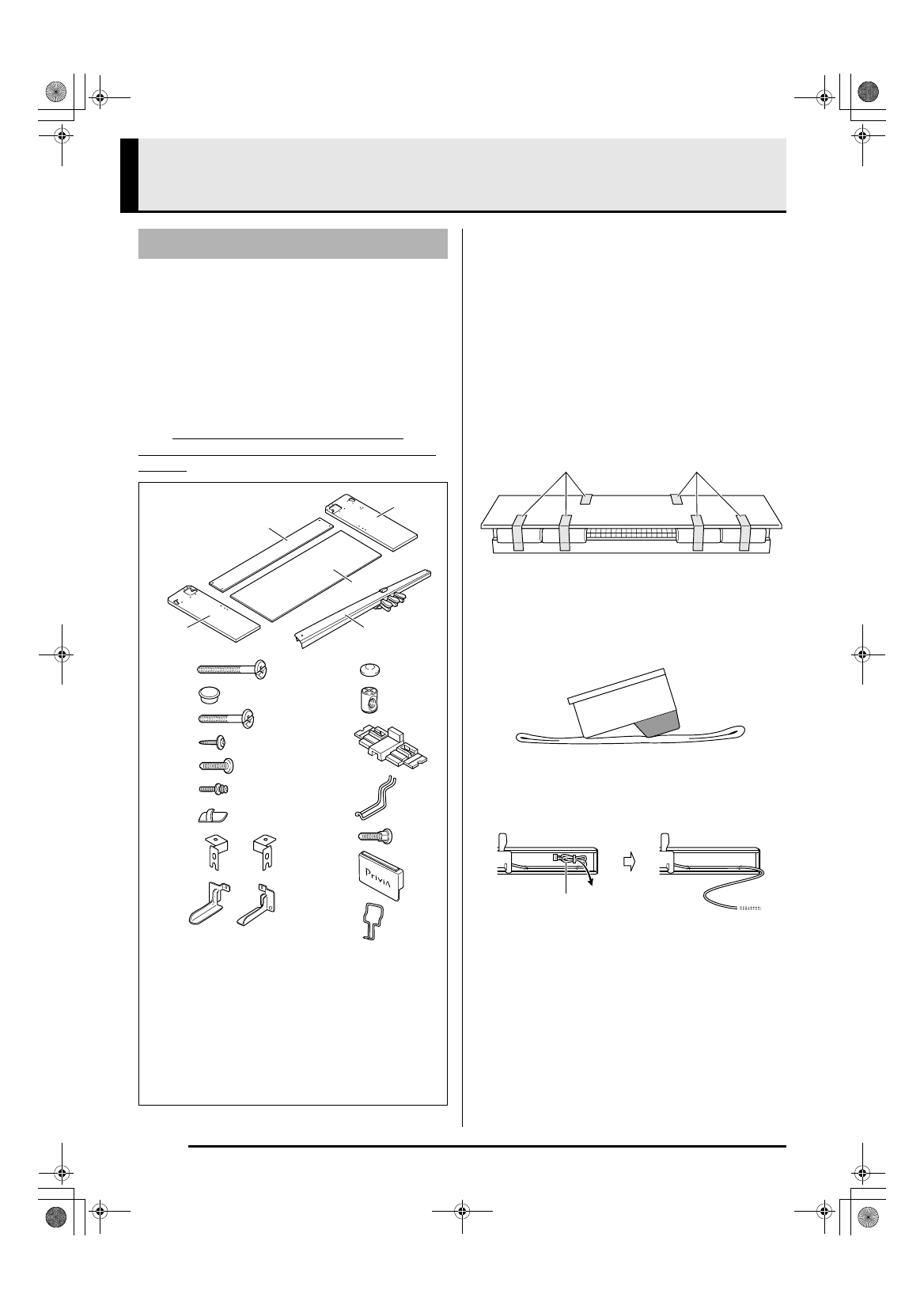

Montaggio del supporto
A
B
F
G
M
N
(a) (b)
O
H
I
J
K
L
Q
R
S
T
U
P
C
D
E
A Pannello laterale ................. ×1
B Pannello laterale ................. ×1
C Traversa posteriore ............. ×1
D Pannello posteriore ............. ×1
E Unità pedali ......................... ×1
F Viti ....................................... ×8
G Coperture per le viti ............. ×8
H Viti ....................................... ×2
I Viti ....................................... ×5
J Viti ....................................... ×3
K Viti ....................................... ×2
L Fermagli .............................. ×2
M -(a) Staffa ............................. ×1
M -(b) Staffa ............................. ×1
N Staffe................................... ×2
O Coperture per le viti............. ×2
P Connettori di giunzione ....... ×6
Q Materiale di imballaggio di
polistirolo espanso
(Richiesto per il montaggio
del supporto.) ...................... ×1
R Gancio per le cuffie ............ ×1
S Vite...................................... ×1
T Distanziatore per il
coperchio della tastiera ....... ×1
U Gancio per distanziatore
della tastiera........................ ×1
Adesivo Adesivo
Cavo dei pedali
