I-38
Montaggio del supporto

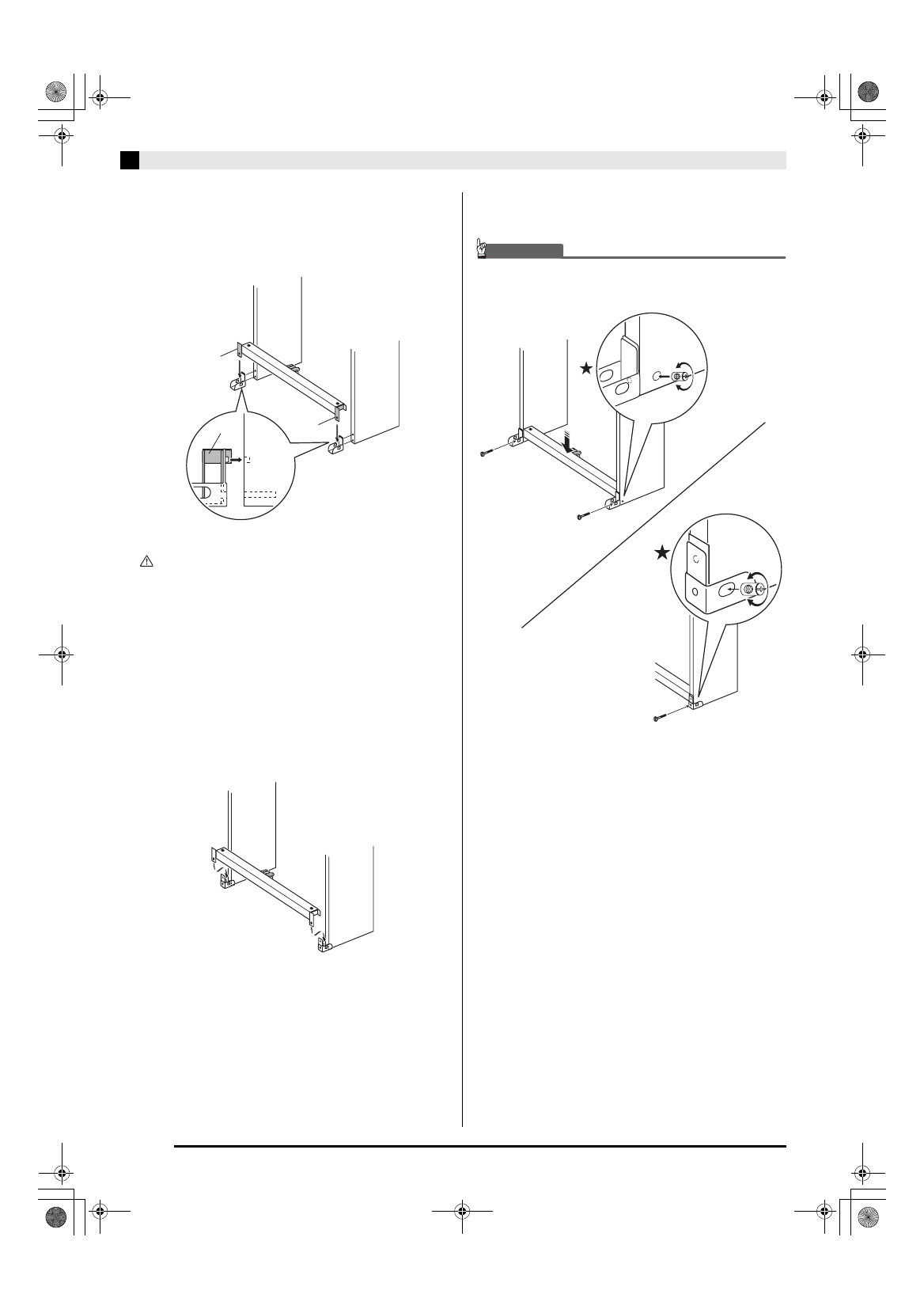

7. Girare le staffe d’angolo come viene mostrato
nell’illustrazione, e inserirle tra le staffe
dell’unità pedali I
-(a) e I -(b) , e i bordi dei
pannelli laterali.
AVVERTENZE
• Le staffe d’angolo aiutano a prevenire il ribaltamento del
supporto. Ogniqualvolta si colloca il supporto non
appoggiato ad una parete, riorientare le staffe d’angolo
come viene mostrato nell’illustrazione. Lasciando le
staffe d’angolo nel loro orientamento originale, si
potrebbe facilitare il rovesciamento del supporto
all’indietro, creando il rischio di lesioni fisiche.
Posizionamento del supporto contro un muro
Lasciando le staffe anti-rovesciamento nel loro
orientamento originale, inserire le staffe dell’unità
pedali tra le staffe anti-rovesciamento e i bordi dei
pannelli laterali.
8. Fissare le staffe d’angolo al supporto usando
le viti rimosse al punto 6.
IMPORTANTE!
• Quando si serrano le viti delle staffe d’angolo, premere in
basso l’unità pedali per far sì che la parte dei pedali
venga a contatto con il pavimento.
• I pannelli laterali dispongono di connettori di giunzione
all’interno, che si innestano con le viti delle staffe
d’angolo. Nel caso in cui si abbia difficoltà nell’inserire le
viti nei fori del connettore di giunzione, servirsi di un
cacciavite per ruotare il connettore di giunzione e
regolare la posizione del foro della vite per facilitarne
l’accesso. Vedere il disegno dettagliato (indicato con una
stella) nell’illustrazione riportata sopra.
I -(a)
I -(b) I -(b)
