I-15
406A-I-017B

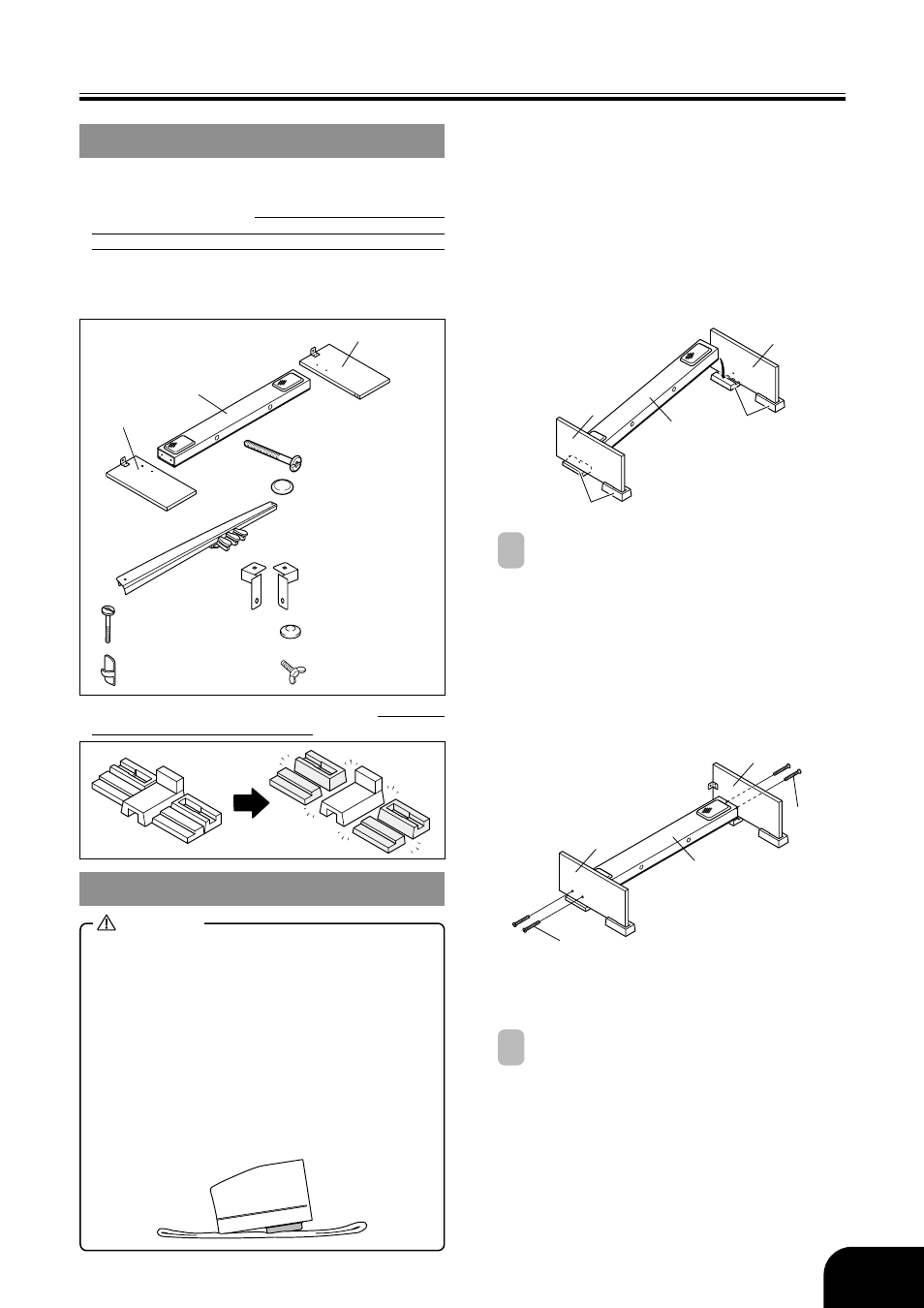

Montaggio del supporto
• Prima di iniziare a montare il supporto, dividere il materiale
di imballaggio di polistirene espanso in quattro pezzi.
Quando si monta il supporto e la cassa diffusori C,
deporre il supporto in modo che esso sia adagiato di
fianco.
Preparativi
• Usare i quattro pezzi di polistirene espanso per fissare i
pannelli laterali A e B in posizione. Risulterà più comodo
montare il supporto se si sollevano i pannelli laterali da
terra come mostrato nell’illustrazione.
• Se non si ha a disposizione il materiale di imballaggio,
servirsi di una rivista o di qualche altro oggetto spesso.
A
D
D
B
C
A
C
B
Polistirene espanso
Polistirene espanso
1 Applicare i pannelli laterali A e B alla
cassa diffusori C. Fissare i pannelli laterali
usando le quattro viti D.
• Allineare i fori sulla cassa diffusori C con i fori
sui pannelli laterali, e fissare i pezzi insieme
usando le viti D.
• Serrare parzialmente le viti su un lato della
cassa diffusori C , e quindi serrare
completamente le viti sull’altro lato.
• Poi, serrare completamente che erano state
serrate parzialmente.
* È possibile installare la cassa diffusori anche in
modo che essa sia rivolta in fuori rispetto al
retro.
2 Dopo essersi accertati che tutte le viti siano
serrate completamente, rimuovere il
materiale di imballaggio e mettere ritto il
supporto.
Disimballaggio
Preparativi
• Prima di iniziare il montaggio, accertarsi di avere tutti i
pezzi mostrati di seguito. Le viti si trovano in una busta
di plastica all’interno del materiale di imballaggio di
polistirene espanso sul lato dell’unità del piano digitale.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite con punta a croce (+) (Phillips)
grande per il montaggio.
Montaggio del supporto
ATTENZIONE
• Questo supporto deve essere montato da due persone insieme.
• Il supporto deve essere montato su una superficie piana.
• Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non
è stato completato. La rimozione del nastro può
causare l’apertura e la chiusura del coperchio della
tastiera durante il montaggio, con il conseguente
rischio di lesioni alle mani e alle dita.
• Fare attenzione a non stringersi le dita tra i vari pezzi
quando li si assembla.
• Quando si colloca l’unità del piano digitale sul
pavimento, accertarsi di collocarla su qualcosa di
morbido (una coperta, un cuscino, ecc.). Non collocare
il piano digitale direttamente sul pavimento.
B Pannello laterale
c Cassa diffusori
A Pannello
laterale
G Viti 쎹 2
H Fermagli 쎹 2
D Viti 쎹 4
E Coperchi per le viti
(Marroni) 쎹 4
I Staffe 쎹 2
J Coperchi per le viti
(Neri) 쎹 2
K Bulloni ad alette 쎹 2
F Unità pedali 쎹 1
