Riapplicazione del copriobiettivo – Casio XJ-S33 Operazioni di base Manuale d'uso
Pagina 28
Manutenzione effettuabile dall’utente
I-28

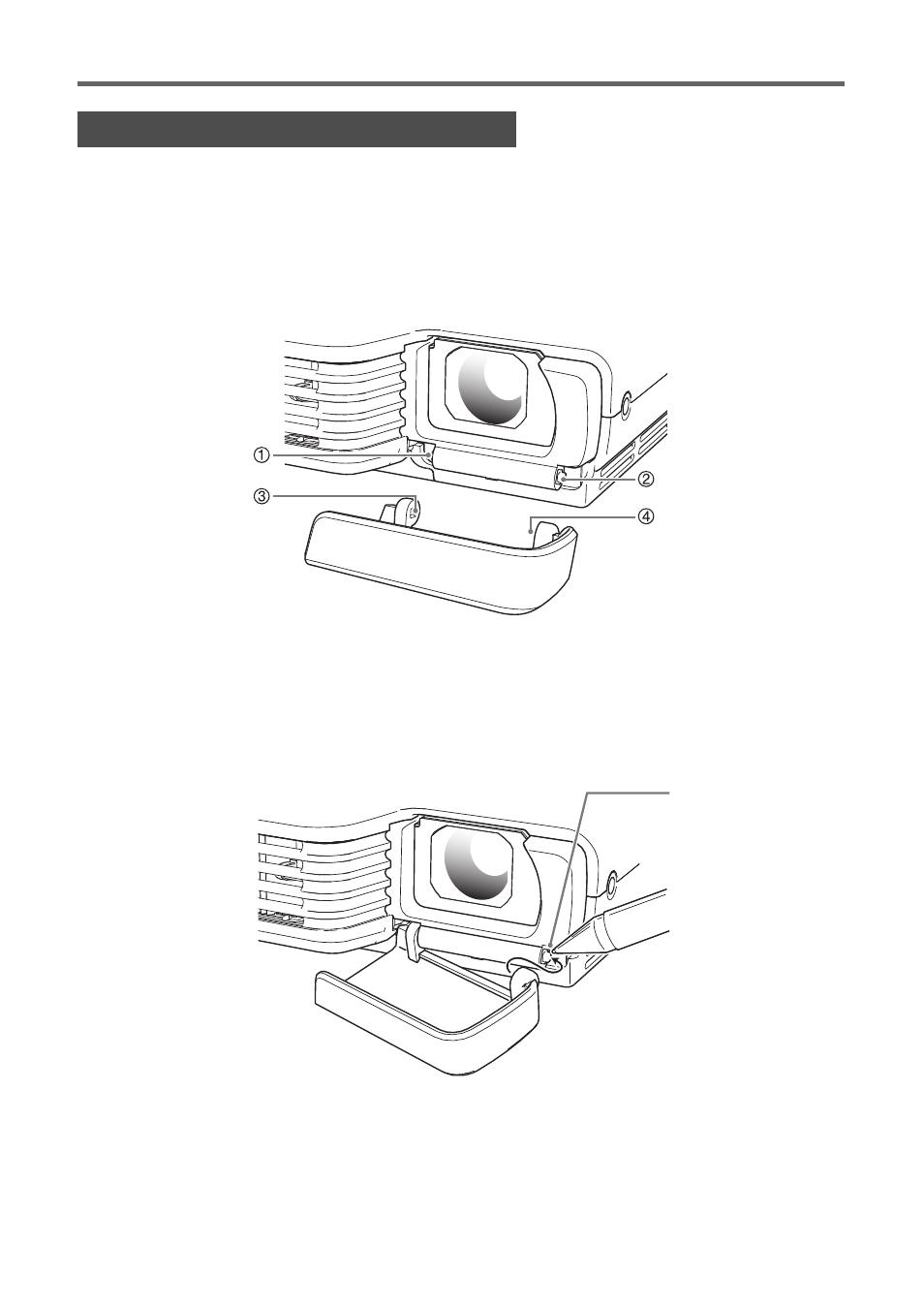

Usare il seguente procedimento per riapplicare il copriobiettivo se esso dovesse accidentalmente
staccarsi dal proiettore.
1.
Inserire la protuberanza (
3
) della linguetta sinistra del copriobiettivo nella depressione
(
1
) della linguetta sotto l’obiettivo.
z Quando si esegue il passo riportato sopra, accertarsi che il coperchio dell’obiettivo sia
aperto a 90 gradi rispetto alla parte frontale del proiettore di dati.
2.
Tenendo la protuberanza sinistra (
3
) nella depressione sinistra (
1
), premere
delicatamente il copriobiettivo verso destra quando si inserisce la protuberanza (
4
)
della linguetta destra del copriobiettivo nella depressione (
2
) della linguetta destra
sotto l’obiettivo.
z Non esercitare una forza eccessiva sul copriobiettivo quando si effettua l’operazione sopra
descritta. Se si preme troppo forte, le linguette del copriobiettivo potrebbero subire danni.
Riapplicazione del copriobiettivo
Premere qui con una
penna o un oggetto
appuntito simile per slittare
il coperchio in posizione.
