72
Appendice
Questa sezione spiega come stabilire una connessione video component tra il proiettore ed un
dispositivo video.
z I terminali di uscita video component hanno 3 serie di terminali: Y·Cb·Cr o Y·Pb·Pr. Accertarsi di far
corrispondere i colori delle spine di un cavo video component con i colori dei terminali (Verde: Y;
Blu: Cb/Pb; Rosso: Cr/Pr).
z Notare che è supportato solo il collegamento ad un terminale di uscita video component analogico.
Il collegamento ad un terminale di uscita digitale non è supportato.
Serie XJ-A
Serie XJ-M

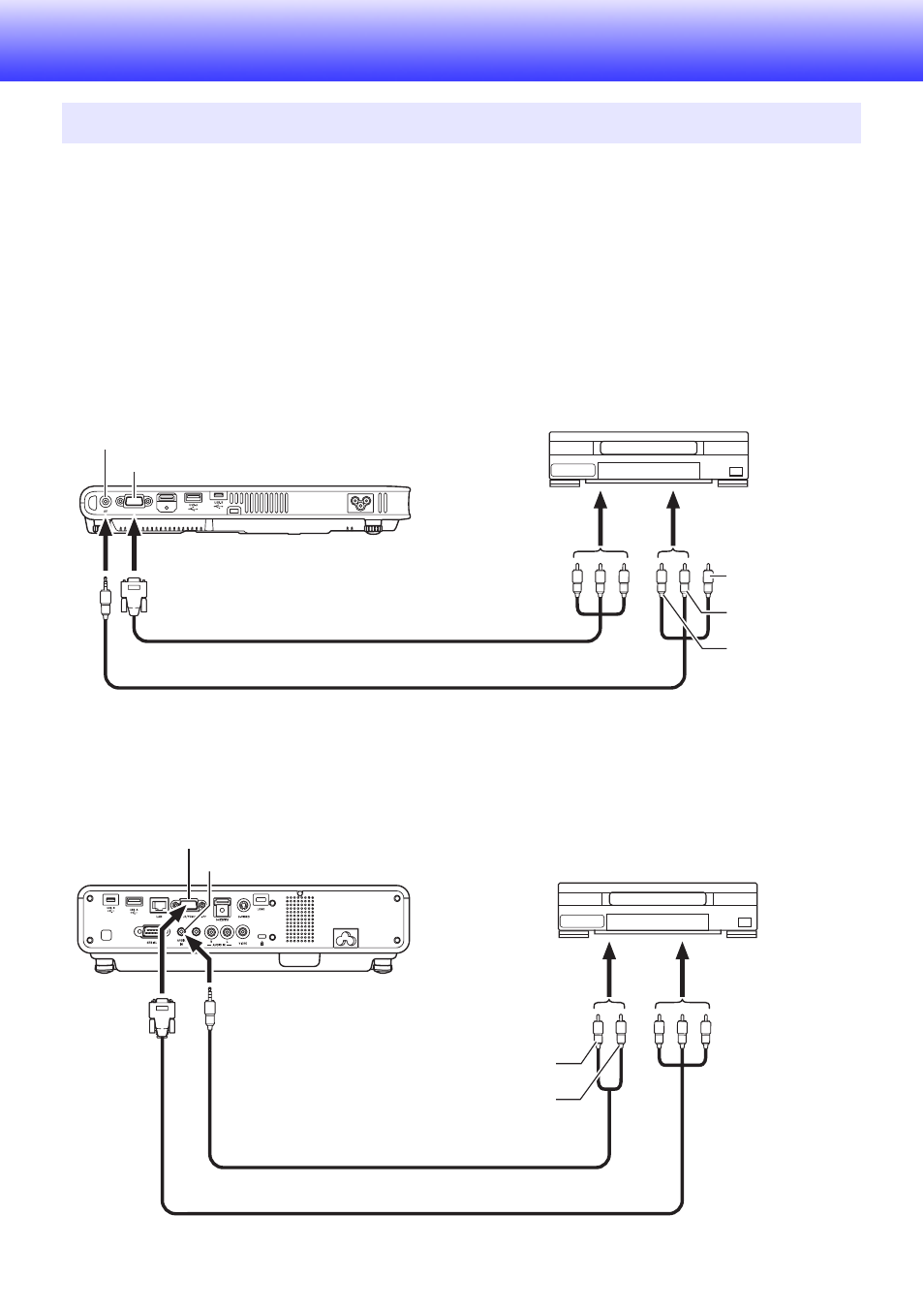

Collegamento ad un’uscita video component
Proiettore
Terminale COMPUTER
Terminale audio/video (AV)
Cavo audio/video speciale fornito in dotazione
Cavo video component (disponibile in commercio)
Ai terminali di uscita
video component
Ai terminali di uscita
audio
Dispositivo video
Giallo
(Non collegato)
Rosso
Bianco
Proiettore
Terminale AUDIO IN
Terminale COMPUTER IN
Spina mini stereo Ù Cavo audio di tipo con spine pin
(disponibile in commercio)
Cavo video component (disponibile in commercio)
Ai terminali di uscita video
component Ai terminali di uscita audio
Dispositivo video
Rosso
Bianco
