I-14
628A-F-088A

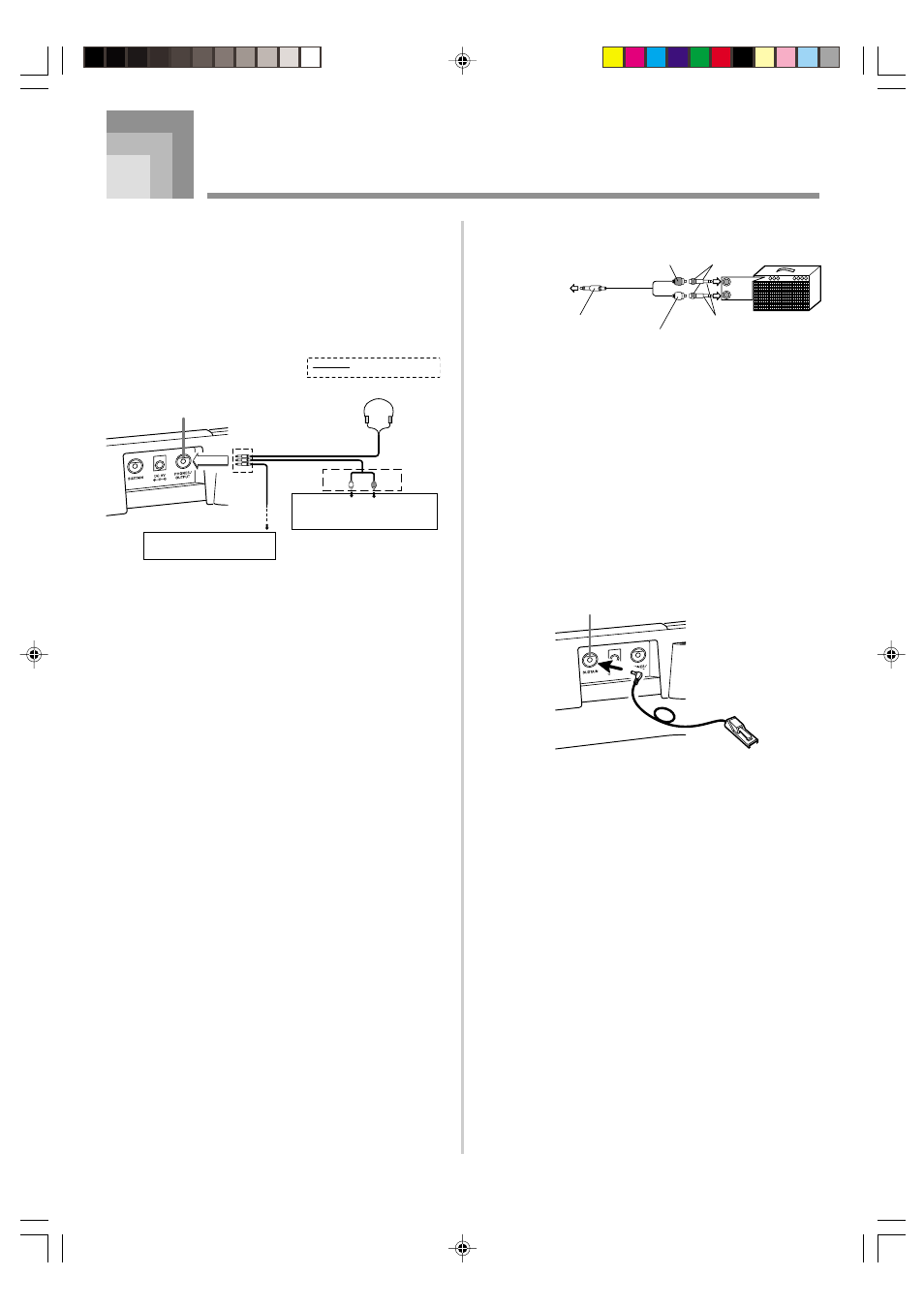

Collegamenti
Terminale PHONES/OUTPUT
Prima di collegare le cuffie o un altro apparecchio esterno,
accertarsi innanzitutto di abbassare l’impostazione del livello
del volume della tastiera e dell’apparecchio collegato. Quindi,
è possibile regolare il volume sul livello desiderato dopo aver
completato i collegamenti.
[Pannello posteriore]
Bianca Rossa
Spina a
piedino
Spina normale stereo
Collegamento audio
Terminale PHONES/OUTPUT
1
SINISTRA DESTRA
Ingresso ausiliario (AUX IN) o
terminale simile di amplificatore audio
2
Amplificatore per chitarra,
amplificatore per tastiera, ecc. 3
Collegamento delle cuffie (figura 1)
Il collegamento delle cuffie silenzia l’emissione del suono dai
diffusori della tastiera, consentendo così di suonare anche di
sera tardi senza la preoccupazione di disturbare gli altri.
Collegamento di un apparecchio audio (figura 2)
Collegare la tastiera ad un apparecchio audio usando un cavo
di collegamento disponibile in commercio con una spina
normale ad un capo e due spine a piedino all’altro capo.
Notare che la spina normale da collegare alla tastiera deve
essere una spina stereo, altrimenti sarà possibile emettere
soltanto uno dei canali stereo. In questa configurazione,
normalmente regolare il selettore di ingresso dell’apparecchio
audio nella posizione corrispondente al terminale (di solito
contrassegnato da AUX IN o da un’indicazione simile) al
quale è collegato il cavo dalla tastiera. Per i dettagli, fare
riferimento alla documentazione allegata all’apparecchio
audio.
Amplificatore per strumenti musicali (figura 3)
Usare un cavo* di collegamento disponibile in commercio
per collegare la tastiera ad un amplificatore per strumenti
musicali.
* Accertarsi di usare un cavo di collegamento avente una
spina normale stereo sul capo da collegare alla tastiera, e
sull’altro capo un connettore che fornisce l’ingresso per due
canali (sinistro e destro) all’amplificatore al quale si sta
collegando la tastiera. Un tipo di connettore sbagliato su
uno dei due capi del cavo può causare la perdita di uno dei
canali stereo.
Quando si collega la tastiera ad un amplificatore per
strumenti musicali, regolare il volume della tastiera su un
livello relativamente basso ed effettuare le regolazioni per il
volume di uscita usando i comandi sull’amplificatore.
[Esempio di collegamento]
Collegamento ad un computer o
ad un altro apparecchio
È anche possibile collegare la tastiera ad un computer o ad
un sequencer. Per i dettagli, fare riferimento a “Collegamento
ad un computer” a pagina I-30.
Terminale SUSTAIN
È possibile collegare un pedale di prolungamento (SP-3 o SP-
20) opzionale al terminale SUSTAIN per abilitare le funzioni
sotto descritte.
Pedale di prolungamento
• Con i toni di piano, la pressione del pedale fa sì che le note
siano prolungate, proprio come il pedale del forte di un piano.
• Con i toni di organo, la pressione del pedale fa sì che le
note continuino a suonare fino a quando il pedale viene
rilasciato.
Presa per microfono
È possibile collegare un microfono reperibile in commercio
alla presa per microfono e cantare insieme alle note suonate
sulla tastiera. Per i dettagli, fare riferimento a “Uso della presa
per microfono” a pagina I-16.
Accessori in dotazione e accessori
opzionali
Usare soltanto gli accessori in dotazione e gli accessori
opzionali specificati per questa tastiera. L’uso di accessori non
autorizzati può comportare il pericolo di incendi, scosse
elettriche e lesioni alle persone.
Terminale SUSTAIN
SP-20
INPUT 1
INPUT 2
Connettore per spina a piedino Spina a piedino (rossa)
Spina a piedino (bianca)
Spina normale stereo Amplificatore
per tastiera o
chitarra
Al terminale
PHONES/OUTPUT
della tastiera
Spina normale
