I-15
627A-F-089A

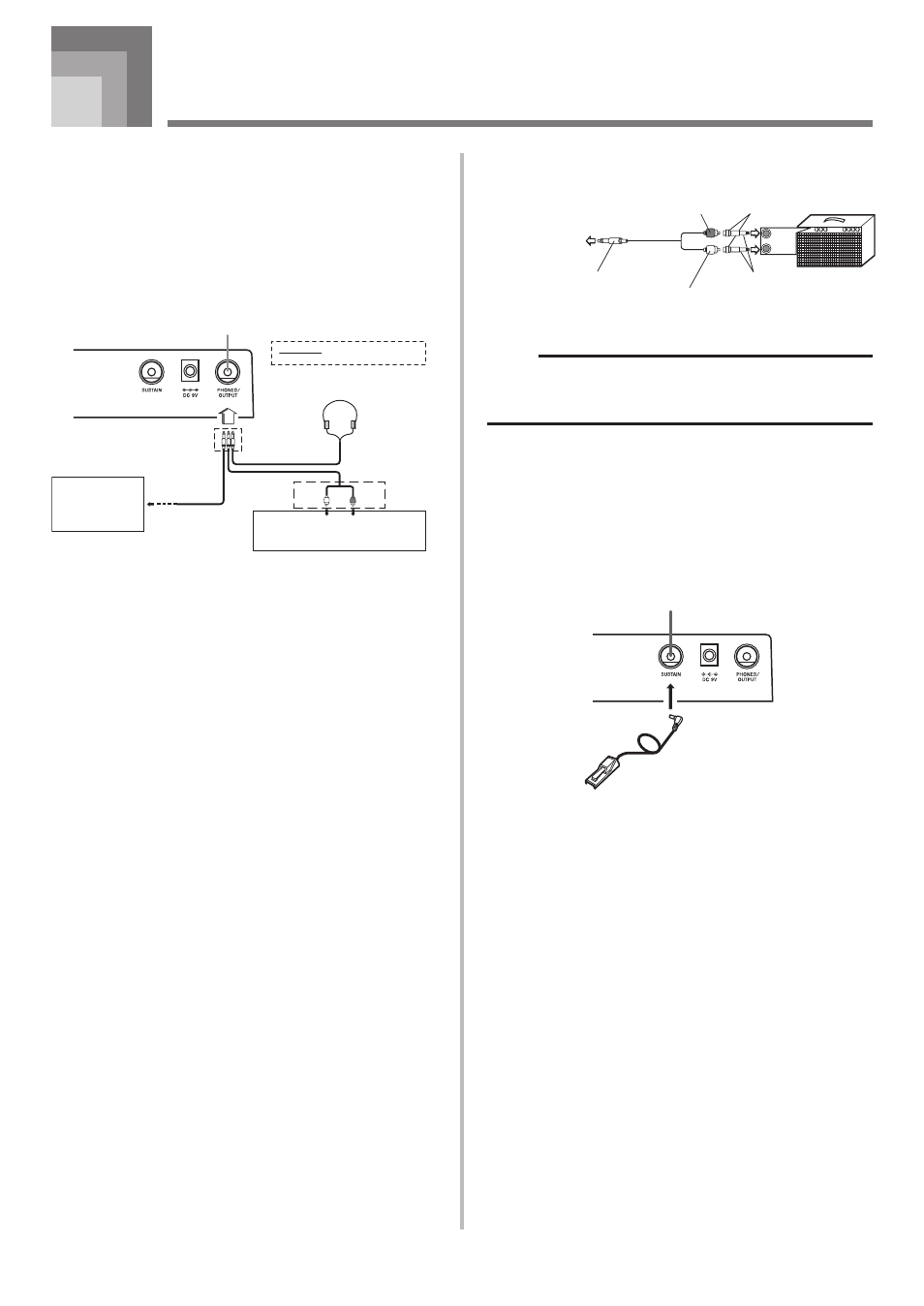

Collegamenti
Terminale PHONES/OUTPUT
Prima di collegare le cuffie o un altro apparecchio esterno,
accertarsi innanzitutto di abbassare l’impostazione del livello
del volume della tastiera e dell’apparecchio collegato. Quindi,
è possibile regolare il volume sul livello desiderato dopo aver
completato i collegamenti.
[Pannello posteriore]
Terminale PHONES/OUTPUT
Collegamento audio
SINISTRA DESTRA
Ingresso ausiliario (AUX IN) o
terminale simile di amplificatore audio
Bianca Rossa
Spina a
piedino
Spina normale
stereo
Amplificatore per
chitarra,
amplificatore
per tastiera, ecc.
1
2
3
Collegamento delle cuffie (figura 1)
Il collegamento delle cuffie silenzia l’emissione del suono dai
diffusori della tastiera, consentendo così di suonare anche di
sera tardi senza la preoccupazione di disturbare gli altri.
Collegamento di un apparecchio audio (figura 2)
Collegare la tastiera ad un apparecchio audio usando un cavo
di collegamento disponibile in commercio con una spina
normale ad un capo e due spine a piedino all’altro capo. Notare
che la spina normale da collegare alla tastiera deve essere una
spina stereo, altrimenti sarà possibile emettere soltanto uno
dei canali stereo. In questa configurazione, normalmente
regolare il selettore di ingresso dell’apparecchio audio nella
posizione corrispondente al terminale (di solito contrassegnato
da AUX IN o da un’indicazione simile) al quale è collegato il
cavo dalla tastiera. Per i dettagli, fare riferimento alla
documentazione allegata all’apparecchio audio.
Amplificatore per strumenti musicali (figura 3)
Usare un cavo* di collegamento disponibile in commercio
per collegare la tastiera ad un amplificatore per strumenti
musicali.
* Accertarsi di usare un cavo di collegamento avente una
spina normale stereo sul capo da collegare alla tastiera, e
sull’altro capo un connettore che fornisce l’ingresso per due
canali (sinistro e destro) all’amplificatore al quale si sta
collegando la tastiera. Un tipo di connettore sbagliato su
uno dei due capi del cavo può causare la perdita di uno dei
canali stereo.
Quando si collega la tastiera ad un amplificatore per
strumenti musicali, regolare il volume della tastiera su un
livello relativamente basso ed effettuare le regolazioni per il
volume di uscita usando i comandi sull’amplificatore.
INPUT 1
INPUT 2
Connettore per spina a piedino Spina a piedino (rossa)
Spina a piedino (bianca)
Spina normale stereo Amplificatore
per tastiera o
chitarra
Al terminale
PHONES/OUTPUT
della tastiera
Spina normale
[Esempio di collegamento]
NOTA
• È anche possibile collegare il terminale MIDI della
tastiera ad un computer o ad un sequencer. Per i dettagli,
fare riferimento a “MIDI” a pagina I-30.
Terminale SUSTAIN
È possibile collegare un pedale di prolungamento (SP-3 o SP-
20) opzionale al terminale SUSTAIN per abilitare le funzioni
sotto descritte.
Pedale di prolungamento
• Con i toni di piano, la pressione del pedale fa sì che le note
siano prolungate, proprio come il pedale del forte di un piano.
• Con i toni di organo, la pressione del pedale fa sì che le
note continuino a suonare fino a quando il pedale viene
rilasciato.
Accessori in dotazione e accessori
opzionali
Usare soltanto gli accessori in dotazione e gli accessori
opzionali specificati per questa tastiera. L’uso di accessori non
autorizzati può comportare il pericolo di incendi, scosse
elettriche e lesioni alle persone.
Terminale SUSTAIN
SP-20
