Montaggio del supporto
I-57

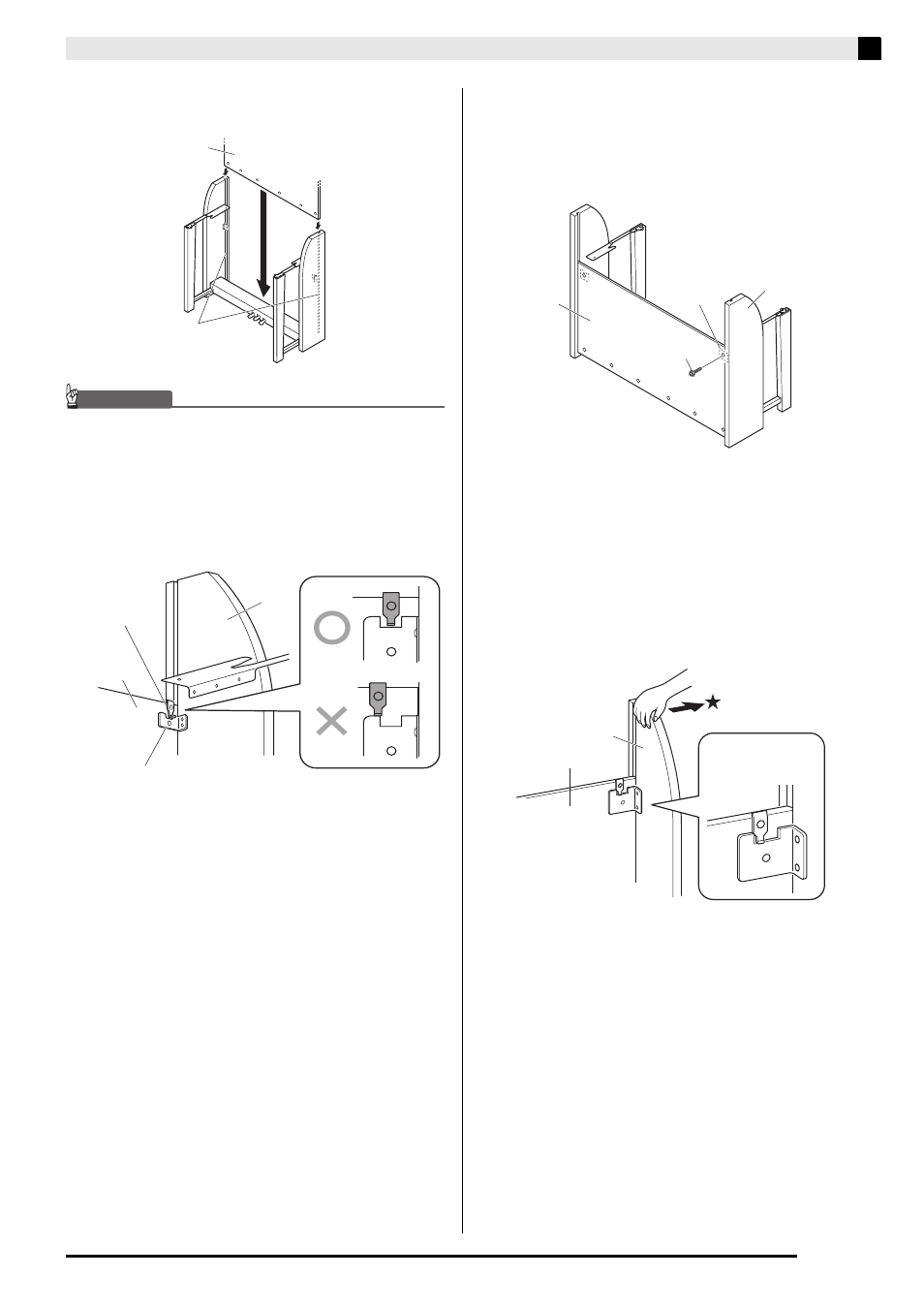

3.
Inserire il pannello posteriore  nelle
scanalature  dei pannelli laterali.
IMPORTANTE!
• Accertarsi di controllare che la staffa del pannello
posteriore  si inserisca correttamente con la staffa
del pannello laterale  , come mostrato con “O”
nell’illustrazione a fianco. Assemblando il supporto
mentre queste staffe non sono inserire
correttamente (come mostrato con “X”
nell’illustrazione), si crea il rischio di danneggiare i
componenti del supporto.
4.
Collegare il lato destro del pannello
posteriore
 alla staffa  del pannello
laterale  .
• Fissare il pannello posteriore in posizione con una
vite
 .
5.
Tirare il pannello laterale  leggermente
verso l’esterno nella direzione segnalata con

nell’illustrazione sotto.
• Controllare per assicurarsi che le posizioni relative
della staffa del pannello posteriore
 e la staffa del
pannello laterale  siano come mostrato
nell’illustrazione A. Questo passo crea uno spazio
minimo tra i pannelli laterali
 e  , che rende più
facile montare il piano digitale sul supporto nel
punto 6 riportato sotto.
C
4
B
C
Staffa del pannello
posteriore

Staffa del pannello laterale 
5
A
I
C
B
C A
