I-24

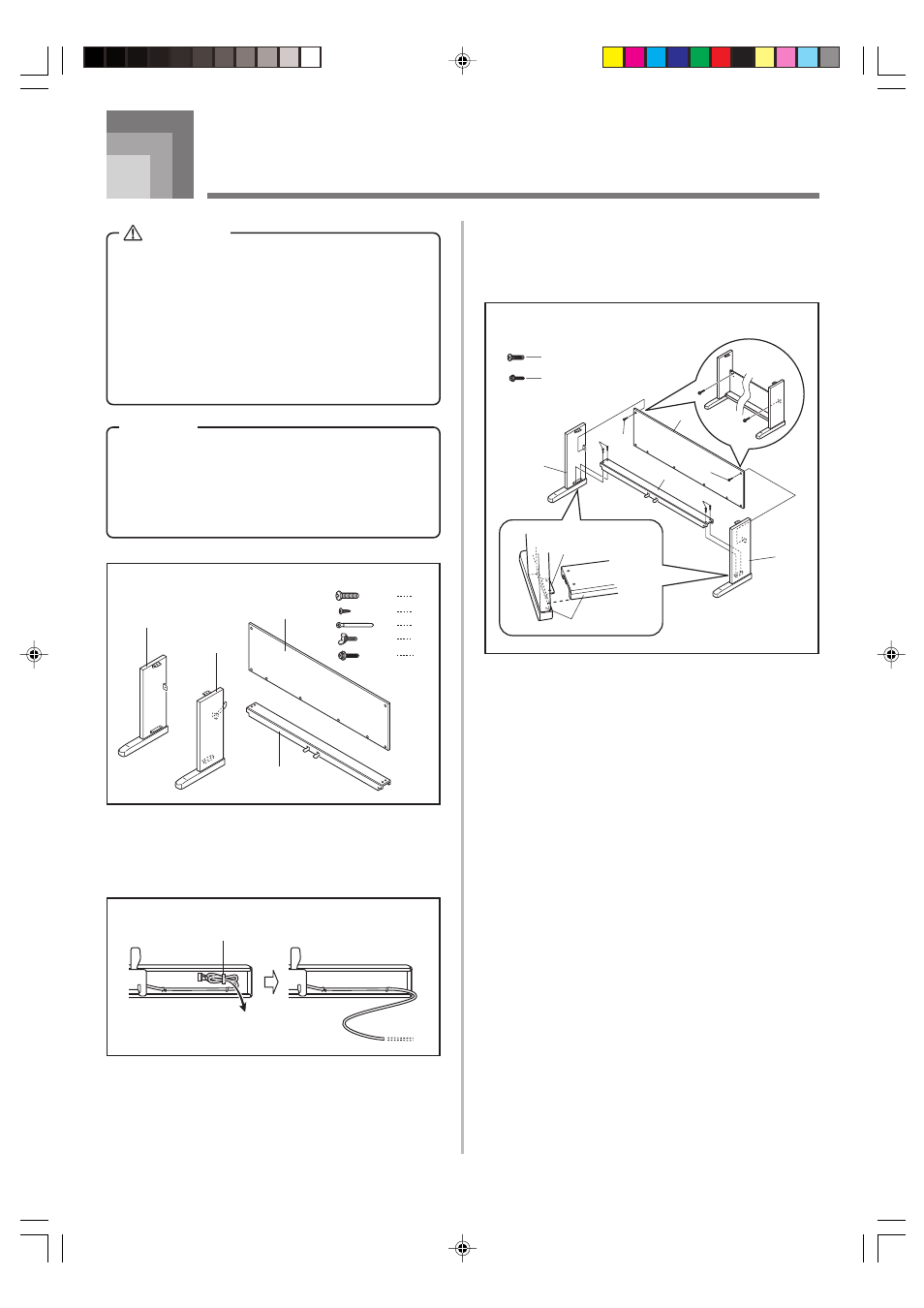

Istruzioni per il montaggio
ATTENZIONE
• Fare particolare attenzione ad evitare di ferirsi quando
si installano i piedi e i pedali, e quando si installa la
tastiera sul supporto.
• Quando si effettua il montaggio, accertarsi che il
coperchio scorrevole della tastiera sul corpo del piano
digitale sia completamente chiuso. Se il coperchio viene
lasciato aperto durante il montaggio, esso potrebbe
chiudersi improvvisamente e come conseguenza le dita
potrebbero rimanere strette fra il corpo del piano digitale
e il coperchio.
Importante!
• Accertarsi di montare il supporto su una superficie
orizzontale.
• A questo supporto non sono forniti in dotazione gli
attrezzi necessari per il montaggio. Per il montaggio è
necessario procurarsi un cacciavite con punta a croce
(+) (Phillips) grande.
• Controllare le parti fornite in dotazione per accertarsi che
tutti i pezzi mostrati nella Figura 1 (da A a I) siano
presenti. Tutte le viti si trovano in una bustina di plastica
all’interno del cartone di imballaggio.
• Prima di iniziare il montaggio vero e proprio del supporto,
slacciare il fermaglio situato nel punto 1 (Figura 2) in cui
il cavo del pedale fuoriesce dal retro della traversa D.
1 Montaggio del supporto
Fare riferimento alle Figure 3, 4 e 5 quando si monta il
supporto secondo il seguente procedimento.
1. Applicare i montanti laterali A e B alla traversa D usando
le quattro viti E (Figura 3).
• Quando si uniscono i due pezzi contrassegnati da 2, i
pezzi di metallo 3 sull’interno del montanti laterali A e
B devono infilarsi nelle fessure alle estremità della
traversa D. Accertarsi che i pezzi di metallo si infilino
nelle fessure fino in fondo. In caso contrario, i pezzi di
metalli 3 e le viti E non combaceranno correttamente, e
come conseguenza di ciò le viti potrebbero spanarsi.
A
B
C
D
x4
x6
x1
x2
E
F
G
H
I x2
Figura 1
Figura 2
1
Figura 3
3
2
A
E
E
I
I
I
D
C
E
B
Traversa
Montante laterale
