6 Collegamento elettrico SMA Solar Technology AG
28 WB3-5TL-21-IA-it-10 Istruzioni per l’installazione
6 Collegamento elettrico
6.1 Sicurezza del collegamento elettrico
Scossa elettrica
Nei componenti dell’inverter percorsi da corrente sono presenti tensioni elevate che possono causare
scosse elettriche mortali in caso di contatto.
• Prima di eseguire qualsiasi intervento sull’inverter, disinserire sempre la tensione come descritto
nel presente documento (v. cap. 9).
Scarica elettrostatica
Il contatto con componenti elettronici può provocare guasti o danni irrimediabili all’inverter per
scarica elettrostatica.
• Scaricare la propria carica elettrostatica prima di toccare i componenti.
6.2 Panoramica dei punti di collegamento
6.2.1 Vista dal basso

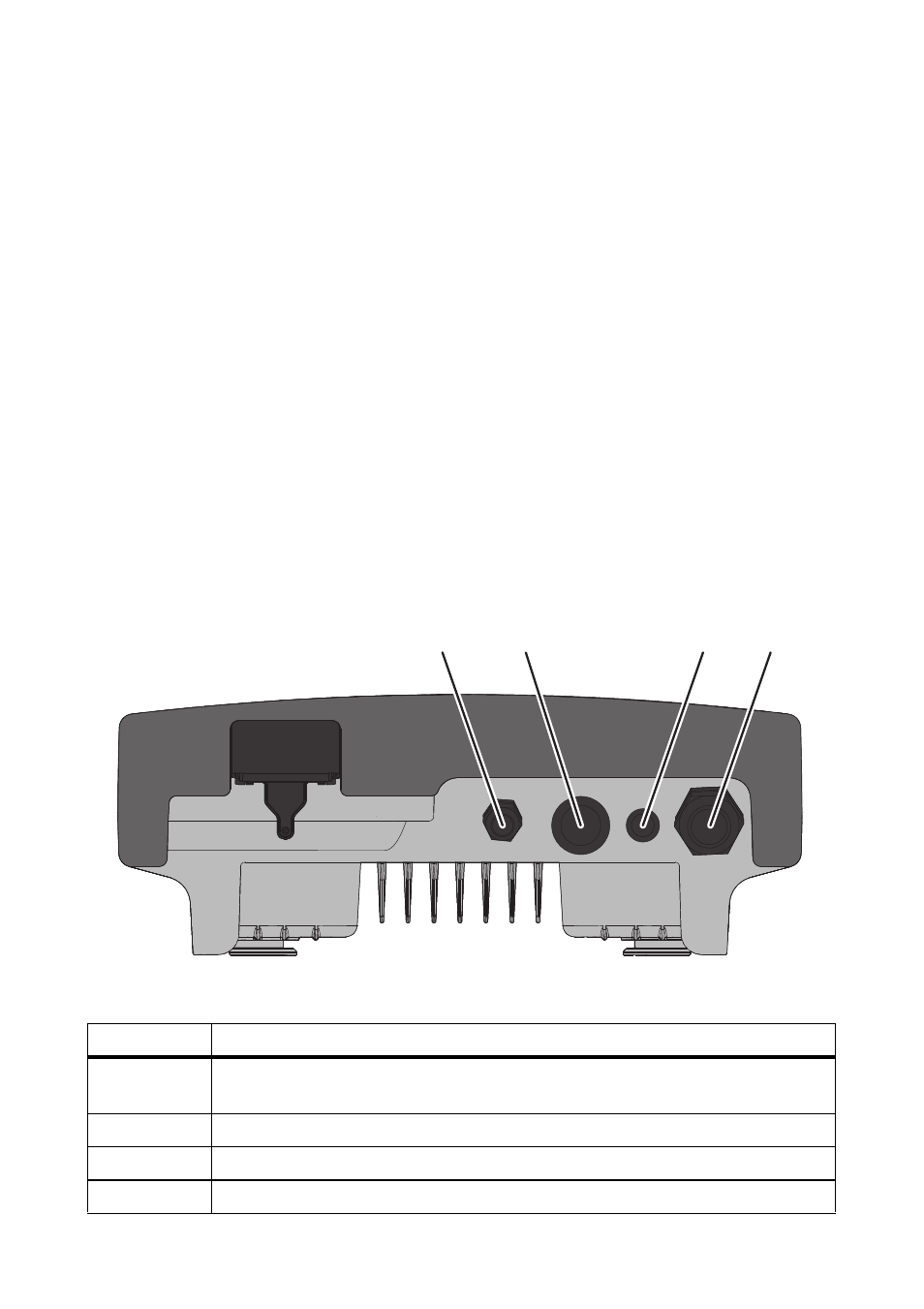

Figura 10: Aperture sul fondo dell’inverter
Posizione Denominazione
A Pressacavo M20x1,5 per il collegamento all’interfaccia multifunzione o
l’allacciamento del kit ventola aggiuntiva
B Apertura con tappo cieco per il collegamento all’interfaccia di comunicazione
C Apertura con tappo cieco per il collegamento all’interfaccia di comunicazione
D Pressacavo M32x1,5 per il collegamento alla rete pubblica
A B C D
