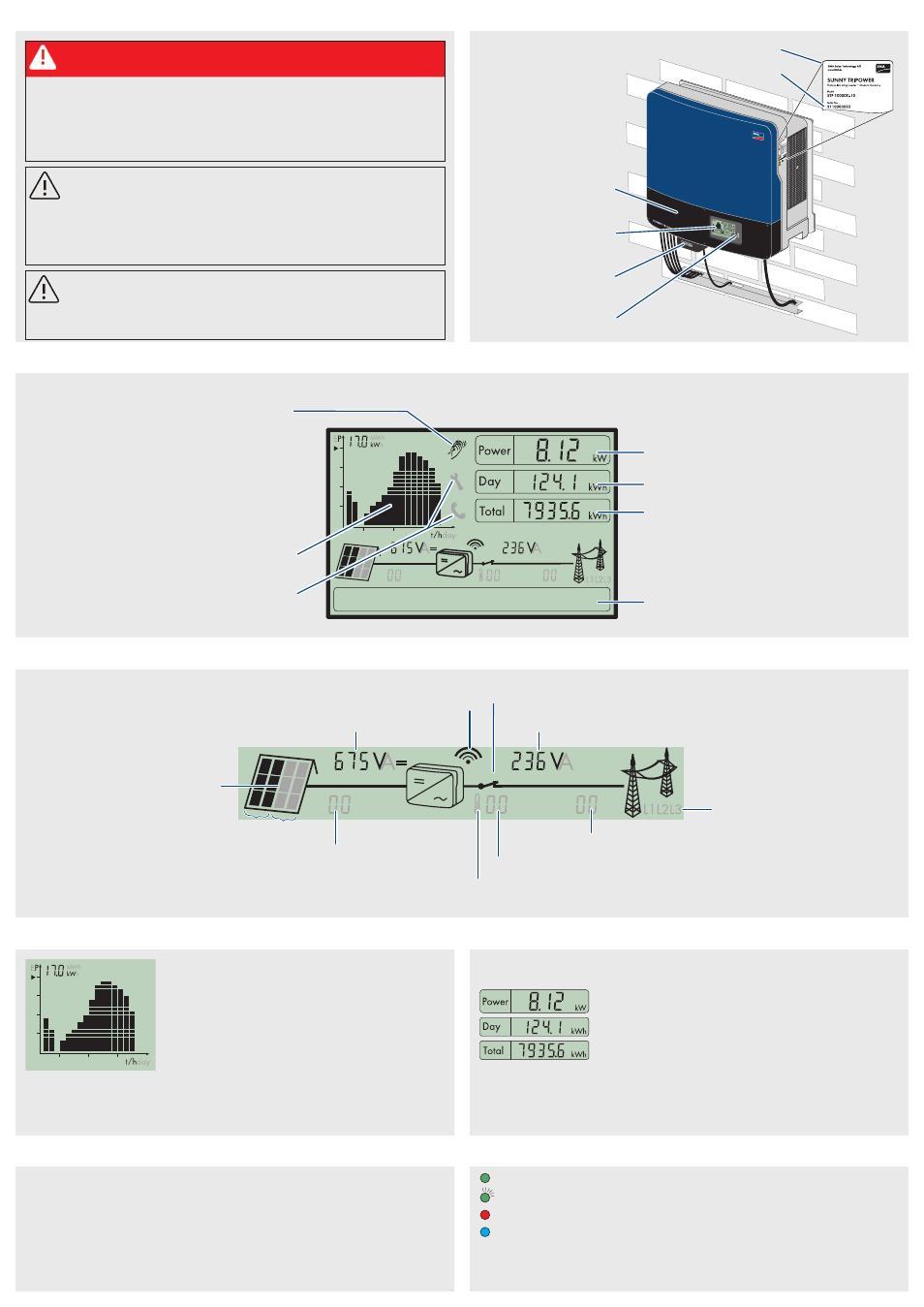

SMA STP 8000TL-10 - Manuale (Pagina 2)

Il LED verde è acceso: Funzionamento.
Il LED verde lampeggia: In attesa di irraggiamento sufficiente.
Il LED rosso è acceso:
Anomalia: contattare l'installatore.
Il LED blu è acceso: Comunicazione Bluetooth attiva. L'inverter può comunicare con altri apparecchi
SMA Bluetooth con lo stesso NetID.
PERICOLO
Scossa elettrica per alta tensione nell'inverter.
Non aprire l'inverter.
Nell'inverter possono generarsi alte tensioni anche in assenza di tensione all'esterno.
• L'installazione elettrica, la riparazione e l'espansione devono essere eseguiti
esclusivamente da tecnici specializzati.
AVVERTENzA
Nuovo concetto di sicurezza!
Quando il Sunny Tripower emette segnali acustici, vuol dire che ha individuato un errore nel
generatore FV e l'ha messo in cortocircuito. L'impianto FV si trova ora in uno stato sicuro.
• Non estrarre mai l'Electronic Solar Switch e i connettori a spina CC.
• Informare immediatamente l'installatore affinché elimini l'errore.
ATTENzIONE
Pericolo di ustioni in seguito a contatto con l'involucro durante il
funzionamento.
• Durante il funzionamento toccare solo il coperchio inferiore e il display.
L'energia o la potenza dell'inverter viene indicata sul display sotto
forma di diagramma. Per default viene visualizzato l'andamento
giornaliero. La colonna lampeggiante a destra del diagramma
rappresenta l'ora corrente. Se l'inverter non ha immesso corrente
nella rete pubblica per un periodo prolungato (ad es. di notte o
in caso di moduli FV coperti di neve), viene inserito uno spazio
vuoto nell'andamento. La colonna per l'ora attuale si aggiorna
automaticamente ogni 5 secondi.
Dopo 4 secondi, la colonna si spegne per 1 secondo e indica
infine il valore corrente.
Nei 3 campi Power, day e Total vengono visualizzati i valori di potenza ed energia dell'inverter. I
valori visualizzati vengono aggiornati ogni 5 secondi.
Power
Potenza attualmente immessa nella rete pubblica dall'inverter.
day
Energia immessa in rete nel giorno in corso. Si tratta dell'energia erogata
dal mattino, quando l'inverter entra in funzione, al momento in cui viene
letto il valore.
Total
Energia complessiva immessa in rete dall'inverter durante l'intero tempo
di funzionamento.
Numero di serie
Identificazione dell'inverter mediante la targhetta di identificazione
PANORAMICA dEL PROdOTTO AVVERTENzE dI SICUREzzA
dIAgRAMMA INdICAzIONE dELLA POTENzA
PRECISIONE dI MISURA
I valori sul display possono discostarsi dai valori reali e non possono essere utilizzati come base per
una fatturazione ufficiale. Le grandezze rilevate dall'inverter sono necessarie per il controllo del suo
funzionamento e per la regolazione della corrente da immettere in rete. L'inverter non è dotato di un
contatore omologato ai fini della metrologia legale.
PANORAMICA IMPIANTO
Potenza attuale
Energia giornaliera
Energia totale dall'installazione dell'inverter
Riga di testo per l'indicazione degli eventi
Rappresentazione grafica dell' energia/ potenza dell'inverter
Il display aggiorna i valori dell'impianto FV ogni 5 secondi.
Il display può essere utilizzato con un tocco delle dita nella
parte inferiore del coperchio dell'involucro:
• 1 tocco: attivare la retroilluminazione, passare fra
l'andamento della potenza delle ultime 16 ore d'immissione
e i rendimenti energetici degli ultimi 16 giorni, far avanzare
la riga di testo.
• 2 tocchi consecutivi (applicabile dalla versione firmware 2.31):
l'inverter visualizza la versione firmware, il numero di serie
e la denominazione dell'inverter, Bluetooth NetID, la norma
nazionale impostata e la lingua del display.
Anomalia: contattare l'installatore.
Interruttore aperto: nessuna immissione in rete
Interruttore chiuso: immissione in rete
Tensione/ corrente di uscita della fase raffigurata sotto
Connessione Bluetooth con altri apparecchi
Tensione / corrente d'ingresso
Codice evento rete pubblica
Codice evento generatore FV
Codice evento inverter
Riduzione di potenza a causa di temperatura troppo elevata
• Nel caso in cui venga visualizzato spesso questo simbolo, contattare il tecnico abilitato.
SEgNALI LEd
dISPLAY gRAFICO
A B
Assegnazione fasi
Commutazione tra gli ingressi
A e B ogni 10 secondi
Display grafico
Electronic Solar Switch
LED
Coperchio inferiore dell'invo-
lucro
