5.6.2 Relè multifunzione
L'inverter è dotato di serie di un relè multifunzione. Questi interviene simultaneamente al LED rosso di
errore accanto al display. Altre funzioni del relè multifunzione sono disponibili nella Descrizione
Tecnica "Relè multifunzione e OptiTrac Global Peak", nell'area download del sito
www.SMA-Italia.com e possono essere integrate grazie ad un update del firmware.
Sia per il caso di guasto che per il funzionamento corretto, è possibile collegare una propria utenza.
Possono essere collegate le tensioni e correnti seguenti:
Requisiti di linea
Il cavo e il tipo di posa della linea devono essere adatti all'impiego e al luogo.
Tensione Corrente
CA max. 240 V max. 1,0 A
CC max. 30 V max. 1,0 A

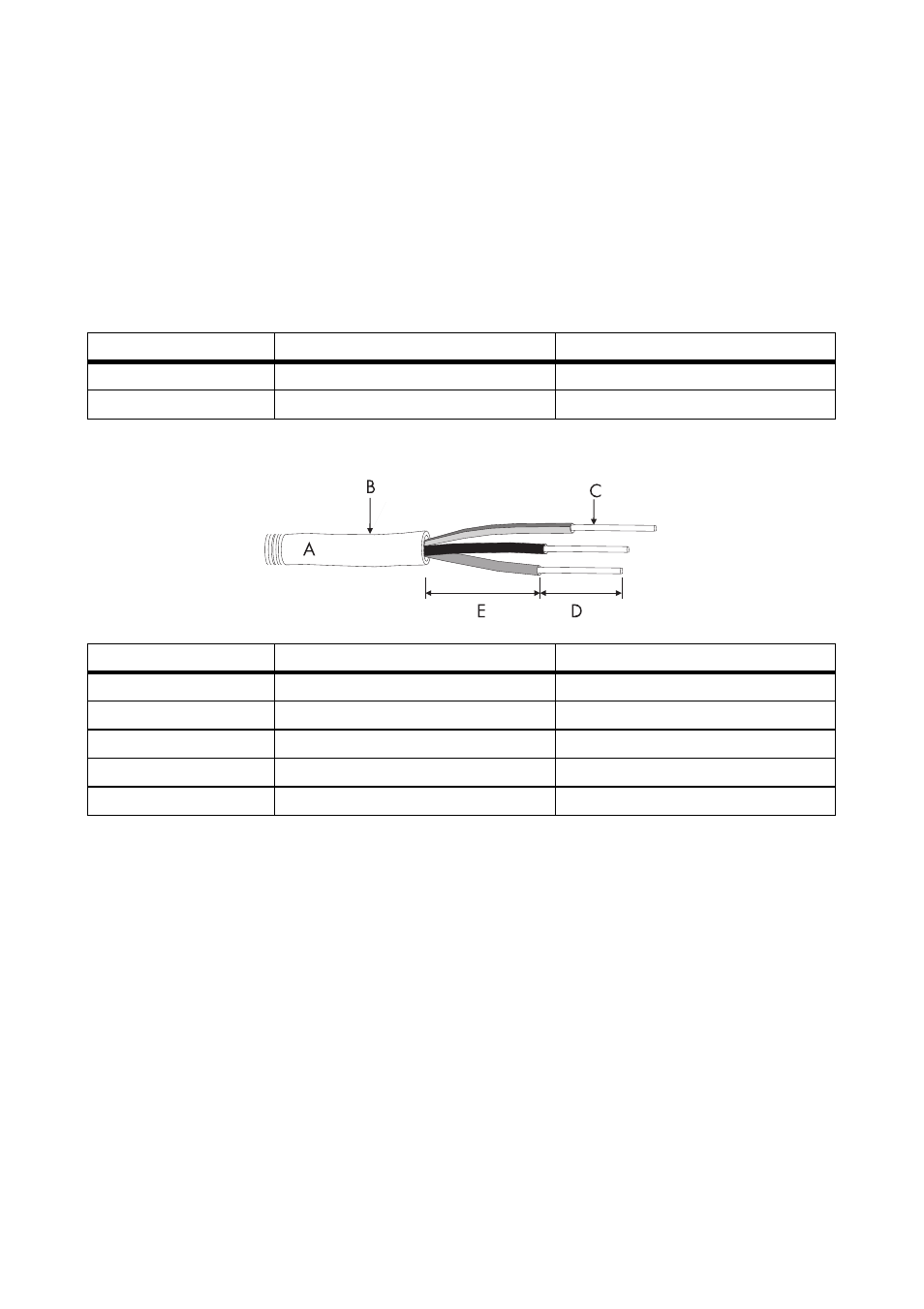

Posizione Descrizione Valore
A Tipo di cavo a doppio isolamento
B Diametro esterno 5 mm … 12 mm
C Sezione del conduttore 0,08 mm² … 2,5 mm²
D Lunghezza di spelatura max. 8 mm
E Lunghezza tratto guaina rimosso max. 15 mm
