Se l'inverter è dotato di un componente di comunicazione, per la diagnosi è possibile trasmettere
numerosi canali di misurazione e messaggi.
Canale di
misurazione
Descrizione
dZac Modifica dell’impedenza di rete
Errore Descrizione dell'anomalia / dell'errore attuale
E-Totale Somma totale dell'energia immessa
Event-Cnt Numero di eventi occorsi
Fac Frequenza di rete
h-On Totale delle ore di funzionamento
h-Total Totale delle ore di funzionamento nel processo d'immissione
Iac Corrente di rete
Ipv Corrente CC
Numero di serie Numero di serie dell'inverter
Pac
Potenza CA erogata
Rete On Totale dei collegamenti con la rete
Riso Resistenza di isolamento dell'impianto FV prima del collegamento alla rete
Stato Visualizzazione della condizione di funzionamento corrente
Uac Tensione di rete
Upv Tensione d'ingresso FV
Upv-Nom Tensione nominale FV
L'inverter può trovarsi in condizioni di funzionamento differenti. Tali condizioni vengono visualizzate
come messaggi di stato e possono variare a seconda del tipo di comunicazione.
messaggio Descrizione
Derating Sovratemperatura nell'inverter. L'inverter riduce la sua potenza per evitare
il surriscaldamento. Al fine di evitare inutili cali di rendimento, si consiglia di
verificare il dimensionamento dell'impianto fotovoltaico. Informare l'installatore.
Errore È stato individuato un errore. Informare l'installatore.
Guasto Anomalia. Questo messaggio viene visualizzato per motivi di sicurezza e
impedisce all'inverter di collegarsi alla rete. Informare l'installatore.
In attesa Le condizioni di collegamento non sono (ancora) soddisfatte.
MPP L'inverter funziona nel modo MPP. MPP è il messaggio standard nel
funzionamento con un irraggiamento normale.
Off Grid L'inverter si trova nel modo ad isola. Questa modalità è stata studiata
appositamente per il funzionamento in un impianto ad isola con un Sunny Island
che gestisce il sistema.
offset Allineamento offset dell’elettronica di misurazione.
Riso Misurazione della resistenza di isolamento dell'impianto fotovoltaico.
Sorv.rete Monitoraggio di rete.
Questo messaggio compare durante la fase di avvio, prima che l'inverter si
colleghi alla rete. Viene visualizzato prevalentemente al mattino e alla sera,
quando l'irraggiamento è ridotto e dopo un errore.
Stop Interruzione del funzionamento.
U-cost Funzionamento a tensione costante.
perICOlO!
Scossa elettrica dovuta a tensioni elevate nell'inverter.
Nell'inverter possono generarsi alte tensioni anche in assenza di tensione dall'esterno. I
seguenti lavori devono essere eseguiti esclusivamente da tecnici abilitati:
• Installazione elettrica
• Riparazione
• Modifiche
AtteNzIONe!
Pericolo di lesioni in seguito a contatto con l'involucro durante il funzio-
namento.
Ustioni sul corpo.
• Durante il funzionamento toccare solo il coperchio e il display.
AVVISO!
Sovratensione nell'inverter quando il leD giallo lampeggia 4 volte.
Distruzione dell'inverter.
• Informare immediatamente l'installatore quando il LED
giallo lampeggia e sul display è visualizzato il messaggio
raffigurato a lato.
Comandi Il display segnala i valori attuali dell'impianto. I valori visualizzati
vengono aggiornati ogni 5 secondi. Il display può essere comandato
picchiettandolo con colpi leggeri.
Picchiettare 1 volta
Si attiva la retroilluminazione. Dopo 2 minuti l'illuminazione si spegne
automaticamente.
Picchiettare nuovamente
Il display passa alla segnalazione successiva.
messaggi sul display
Funziona-
mento
Se l'inverter si è collegato correttamente alla rete verranno visualizzati,
dopo circa 1 minuto, i seguenti messaggi in alternanza. Ogni messaggio
appare per 5 secondi, al termine dei quali riprende nuovamente il ciclo.
Energia generata durante il giorno corrente
Condizione di funzionamento
Potenza di immissione momentanea
Tensione del generatore FV
Somma totale dell‘energia immessa
Totale delle ore di funzionamento nel processo d'immissione
Anomalia In questo caso l'inverter segnala lo stato di "Anomalia" e il relativo
messaggio. Informare l'installatore.
Vengono visualizzati i seguenti messaggi:
Energia generata durante il giorno corrente
Condizione di funzionamento "Anomalia"
Condizione di funzionamento
Messaggio dell'anomalia
Valore misurato al momento dell'anomalia
Valore misurato attuale (appare solo quando l'anomalia è imputabile ad
un valore misurato)
Sovratensione CC
L'inverter presenta una tensione d'ingresso CC troppo elevata.
Informare immediatamente l'installatore.
Stato Denominazione Funzione
Tutti i LED
sono accesi
Inizializzazione L'inverter viene inizializzato.
Tutti i LED
sono spenti
Disinserzione La tensione di ingresso sull'inverter è troppo
bassa per un'immissione in rete.
Il LED verde
rimane
acceso
Processo
d'immissione
L'inverter immette corrente nella rete pubblica.
Il LED verde
lampeggia
Attesa, monitorag-
gio della rete
L'inverter controlla la rete e attende che la
tensione CC abbia raggiunto un determinato
limite che gli consenta di dare inizio
all'immissione in rete.
Stop Interruzione del funzionamento.
Derating Sovratemperatura nell'inverter.
Il LED rosso
è acceso
Errore Si è verificato un errore di dispersione verso terra
oppure uno dei varistori controllati termicamente
sul lato d'ingresso CC presenta un'anomalia.
Informare l'installatore.
Il LED giallo
rimane
acceso
Anomalia L'inverter è passato alla condizione di
funzionamento "Blocco permanente del
funzionamento". Le cause possono essere
molteplici. Informare l'installatore.
Il LED giallo
lampeggia
Anomalia L'inverter segnala un'anomalia. Le cause possono
essere molteplici. Informare l'installatore.
StAtI leD

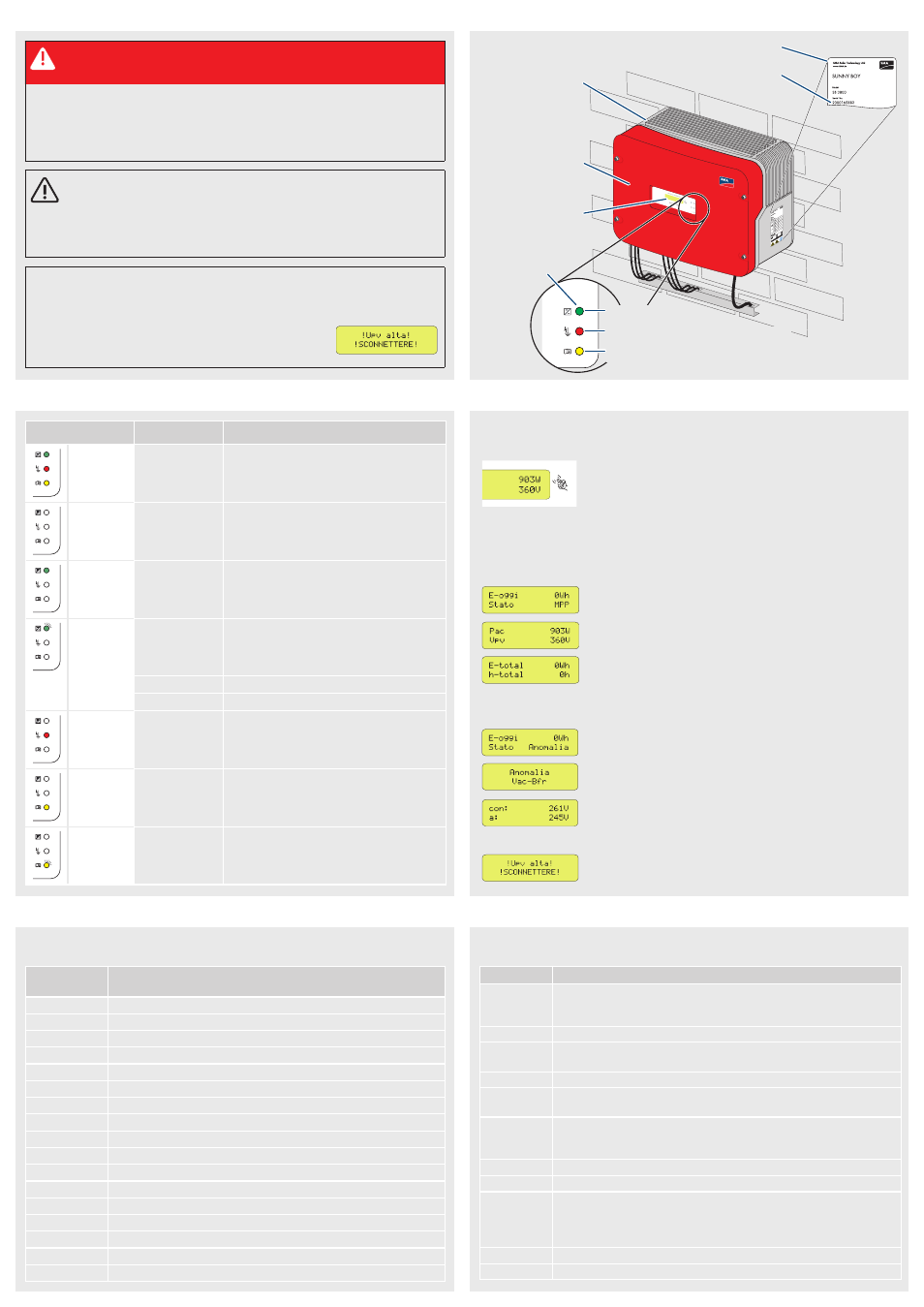

AVVerteNze DI SICUrezzA pANOrAmICA Del prODOttO
Griglia di aerazione
Coperchio
dell'involucro
Display
LED
Numero di serie
Identificazione del Sunny Boy mediante la targhetta d'identificazione
Funzionamento
Dispersione verso terra o varistore difettoso
Anomalia
DISplAY
meSSAggI DI StAtO CANAlI DI mISUrAzIONe
