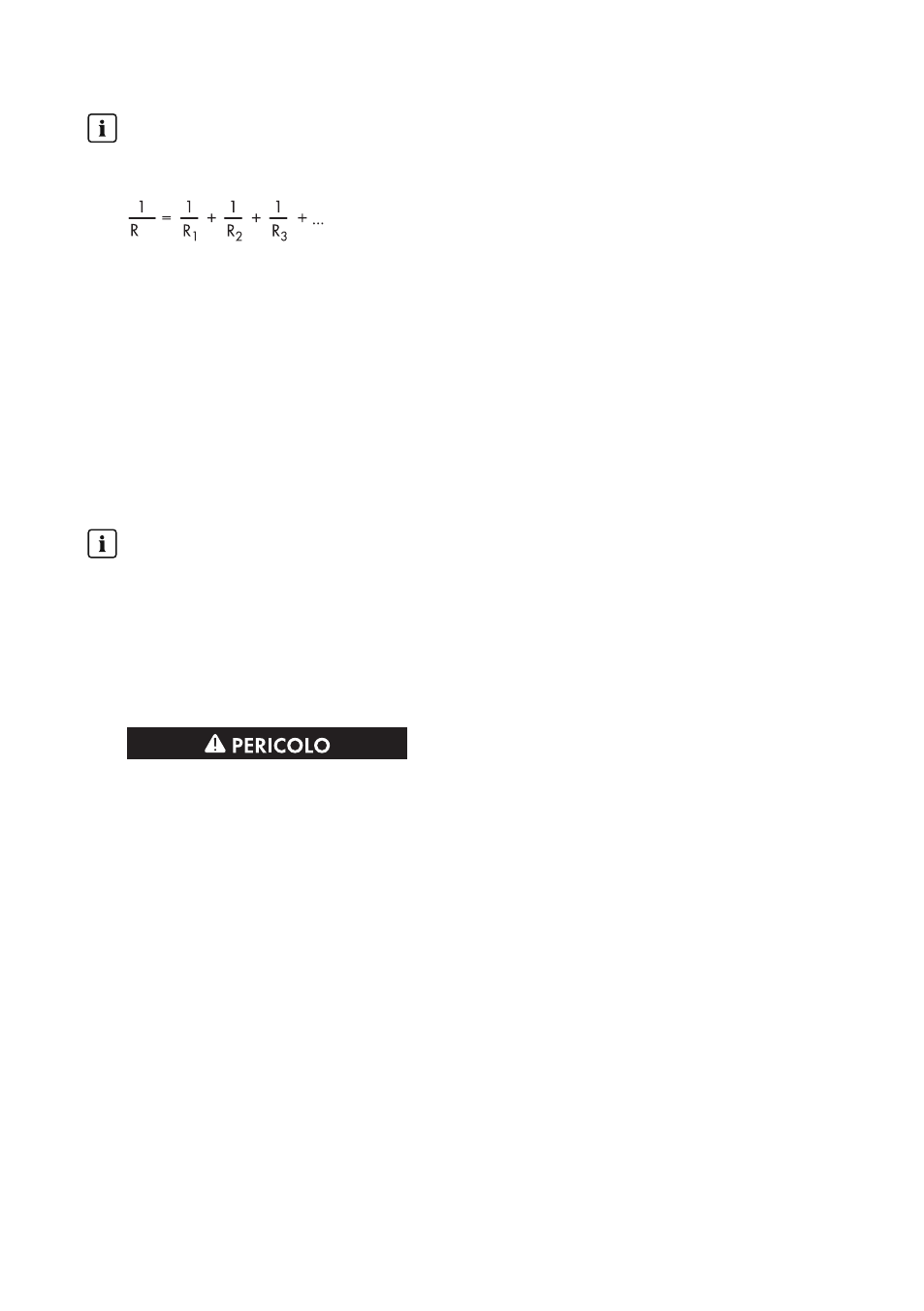

Calcolo della resistenza di isolamento
La resistenza complessiva prevista dell’impianto fotovoltaico o di una singola stringa può
essere calcolata tramite la seguente formula:
totale
La precisa resistenza di isolamento di un modulo fotovoltaico può essere richiesta al
produttore dello stesso o desunta dalla scheda tecnica.
È tuttavia possibile considerare come valore medio della resistenza di un modulo fotovoltaico
40 MOhm a modulo per i moduli a film sottile e 50 MOhm a modulo per quelli policristallini e
monocristallini (per maggiori informazioni sul calcolo della resistenza di isolamento, v.
l’informazione tecnica “Resistenza di isolamento (Riso) di impianti fotovoltaici non isolati
elettricamente
Apparecchi necessari:
☐ Dispositivi adatti a eseguire in sicurezza scollegamento e cortocircuito
☐ Misuratore della resistenza di isolamento
Per scollegare e cortocircuitare il generatore FV in sicurezza è necessario un
dispositivo.
La resistenza d’isolamento può essere misurata esclusivamente con un dispositivo adatto a
scollegare e cortocircuitare il generatore FV in sicurezza. Se non è disponibile un dispositivo
adatto, non eseguire la misurazione della resistenza d’isolamento.
Procedura:
1. Calcolare la resistenza di isolamento prevista per ciascuna stringa.
2.
Pericolo di morte per alta tensione
• Disinserire l’inverter (v. cap. 2.2, pag. 8).
3. Installare il dispositivo di cortocircuito.
4. Collegare il misuratore della resistenza di isolamento.
5. Cortocircuitare una stringa.
6. Impostare la tensione di prova, in modo che si avvicini il più possibile alla tensione massima di
sistema dei moduli fotovoltaici senza tuttavia superarla (v. scheda tecnica dei moduli FV).
7. Misurare la resistenza di isolamento.
8. Rimuovere il cortocircuito.
9. Eseguire la misurazione delle restanti stringhe seguendo la stessa procedura.
☑ Nel caso in cui la resistenza di isolamento di una stringa dovesse scostarsi notevolmente
dal valore teorico calcolato, nella stringa in questione sussiste una dispersione verso
terra.
10. Ricollegare all’inverter le stringhe interessate solo dopo aver eliminato la dispersione verso
terra.
11. Collegare nuovamente tutte le altre stringhe all’inverter.
4 Ricerca degli errori
