Se l'inverter è dotato di un componente di comunicazione, per la diagnosi è possibile trasmettere
numerosi canali di misurazione e messaggi.
Canale di
misurazione
Descrizione
Errore Descrizione dell'anomalia / dell'errore attuale
E-Totale Somma totale dell'energia immessa
Event-Cnt Numero di eventi occorsi
Fac Frequenza di rete
h-On Totale delle ore di funzionamento
h-Total Totale delle ore di funzionamento nel processo di immissione
Iac Corrente di rete
Ipv Corrente CC
Numero di serie Numero di serie dell'inverter
Pac
Potenza CA erogata
Rete On Totale dei collegamenti con la rete
Riso Resistenza di isolamento dell'impianto FV prima del collegamento alla rete
Stato Indicazione della condizione di funzionamento corrente
Uac Tensione di rete
Upv, Vpv Tensione d'ingresso FV
Upv-Nom Tensione nominale FV
L'inverter può trovarsi in diverse condizioni di funzionamento. Tali condizioni vengono visualizzate
come messaggi di stato e possono variare a seconda del tipo di comunicazione.
messaggio Descrizione
Derating Sovratemperatura nell'inverter. L'inverter riduce la sua potenza per evitare
il surriscaldamento. Al fine di evitare inutili cali di rendimento, si consiglia di
verificare il dimensionamento dell'impianto. Informare l'installatore.
Errore È stato individuato un errore. Informare l'installatore.
Guasto Anomalia. Questo messaggio viene visualizzato per motivi di sicurezza e
impedisce all'inverter di collegarsi alla rete. Informare l'installatore.
In attesa Le condizioni di collegamento non sono (ancora) soddisfatte.
MPP L'inverter funziona nella modalità MPP. MPP è la segnalazione standard in caso
di funzionamento con irraggiamento normale.
Off Grid L'inverter è in modalità isola. Questa modalità è stata studiata appositamente
per il funzionamento in un impianto ad isola con un Sunny Island che gestisce il
sistema.
offset Allineamento offset dell'elettronica di misurazione.
Riso Misurazione della resistenza di isolamento dell'impianto fotovoltaico.
Sorv. rete Monitoraggio della rete.
Questo messaggio viene emesso in fase di inizializzazione, prima che l'inverter
si colleghi alla rete, soprattutto di mattina e di sera, quando l'irraggiamento è
ridotto, e in seguito a un errore.
Stop Interruzione del funzionamento.
U-cost Funzionamento a tensione costante.
perICOlO!
Scossa elettrica per alta tensione nell'inverter.
Nell'inverter possono generarsi alte tensioni anche in assenza di tensioni dall'esterno. I
seguenti lavori devono essere eseguiti esclusivamente da tecnici abilitati:
• Installazione elettrica
• Riparazione
• Modifiche
AtteNzIONe!
Pericolo di lesioni in seguito a contatto con l'involucro durante il funzio-
namento. Ustioni sul corpo.
• Durante il funzionamento toccare solo il coperchio e il display.
AVVISO!
Sovratensione nell'inverter quando il leD giallo lampeggia 4 volte.
Danneggiamento irrimediabile dell'inverter.
• Informare immediatamente l'installatore quando il LED
giallo lampeggia e sul display è visualizzato il messaggio
raffigurato a lato.
Uso Il display segnala i valori correnti dell'impianto. I valori visualizzati
vengono aggiornati ogni 5 secondi. Il display può essere comandato
picchiettandolo con colpi leggeri.
Picchiettare una volta: Si attiva la retroilluminazione. Dopo 2 minuti
l'illuminazione si spegne automaticamente.
Picchiettare un‘altra volta: Il display passa alla segnalazione
successiva.
Picchiettare due volte di seguito: L‘inverter visualizza di seguito il
tipo di inverter, la versione firmware dei processori interni e la norma
nazionale impostata.
messaggi sul display
Funzionamento Se l'inverter si è collegato correttamente alla rete verranno visualizzati,
dopo circa 1 minuto, i seguenti messaggi. Ogni messaggio viene
visualizzato per 5 secondi, al termine dei quali riprende nuovamente il
ciclo.
Energia generata nel giorno in corso
Condizione di funzionamento
Potenza di immissione del momento
Tensione del generatore FV
Somma totale dell‘energia immessa
Totale delle ore di funzionamento nel processo di immissione
Anomalia In questo caso l'inverter segnala lo stato di "Anomalia" e il relativo
messaggio. Informare l'installatore.
Vengono visualizzati i seguenti messaggi:
Energia generata nel giorno in corso
Condizione di funzionamento "Anomalia"
Condizione di funzionamento
Messaggio di guasto
Valore misurato al momento dell'anomalia
Valore misurato corrente (appare solo quando l'anomalia è imputabile
ad un valore misurato)
Sovratensione CC
L'inverter presenta una tensione d'ingresso CC troppo elevata.
Informare immediatamente l'installatore.
Stato Descrizione Funzionamento
Tutti i
LED sono
accesi
Inizializzazione L'inverter viene inizializzato.
Tutti i LED
sono spenti
Disinserzione La tensione di ingresso CC sull'inverter è troppo
bassa per un'immissione in rete.
Il LED
verde
rimane
acceso
Processo
d'immissione
L'inverter immette corrente nella rete pubblica.
Il LED
verde
lampeggia
Attesa,
monitoraggio
della rete
L'inverter controlla la rete e attende che la tensione
CC abbia raggiunto un determinato limite che gli
consenta di dare inizio all'immissione in rete.
Stop Interruzione del funzionamento.
Derating Sovratemperatura nell'inverter.
Il LED rosso
è acceso
Avvertenza Si è verificato un errore di dispersione verso terra
oppure uno dei varistori controllati termicamente
sul lato d'ingresso CC è difettoso. Informare
l'installatore.
Il LED
giallo
rimane
acceso
Anomalia L'inverter è passato alla condizione di funzionamento
"Blocco permanente del funzionamento". Le cause
possono essere molteplici. Informare l'installatore.
Il LED
giallo
lampeggia
Anomalia L'inverter segnala un'anomalia. Le cause possono
essere molteplici. Informare l'installatore.
StAtI leD

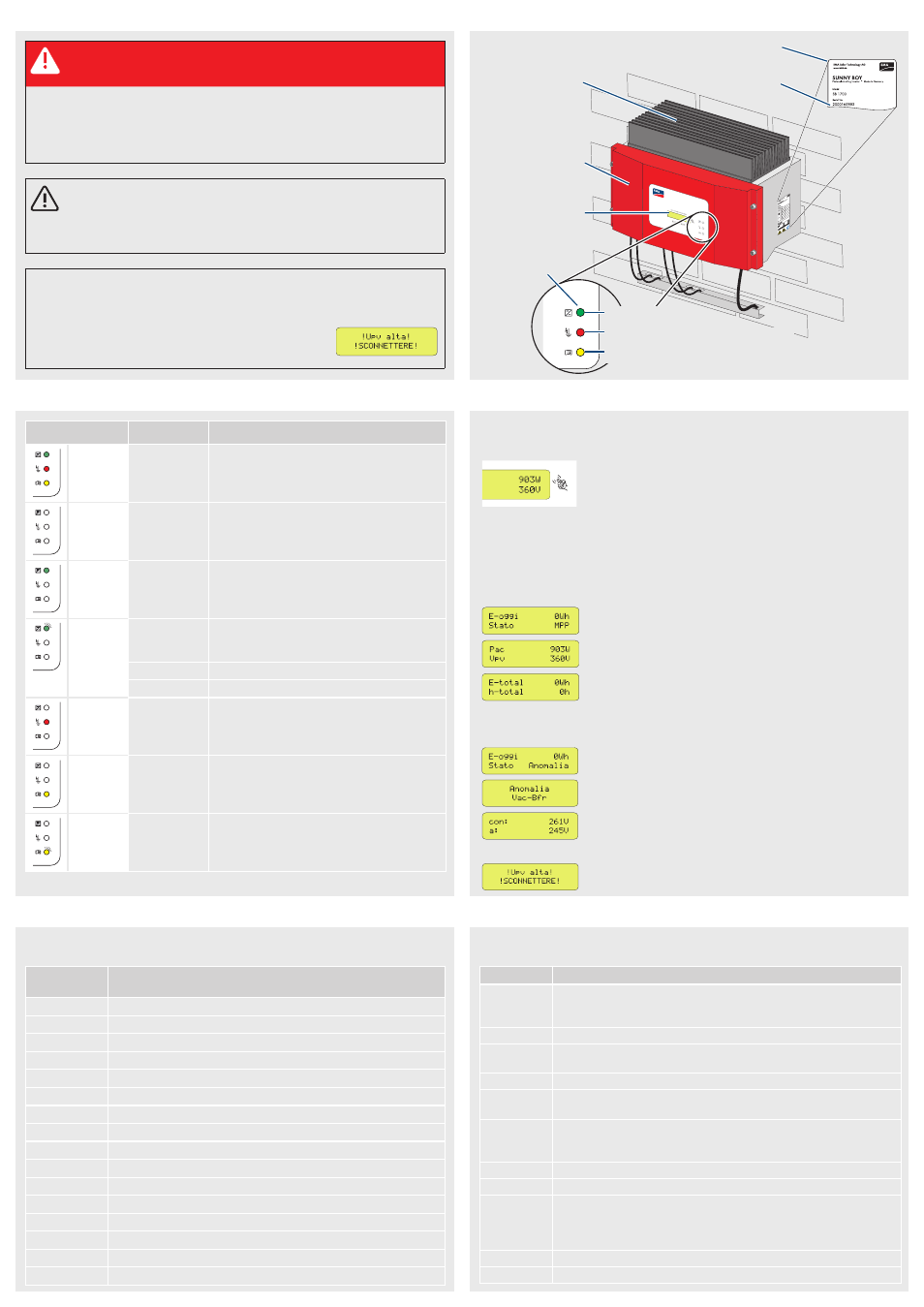

AVVerteNze DI SICUrezzA pANOrAmICA Del prODOttO
Alette di
raffreddamento
Coperchio
dell'involucro
Display
LED
Numero di serie
Identificazione del Sunny Boy mediante
la targhetta d'identificazione
Funzionamento
Dispersione verso terra o varistore difettoso
Anomalia
DISplAY
meSSAggI DI StAtO CANAlI DI mISUrAzIONe
