Collegamento elettrico
SMA Solar Technology AG
10
Windsensor-IIT101010
Istruzioni per l’installazione

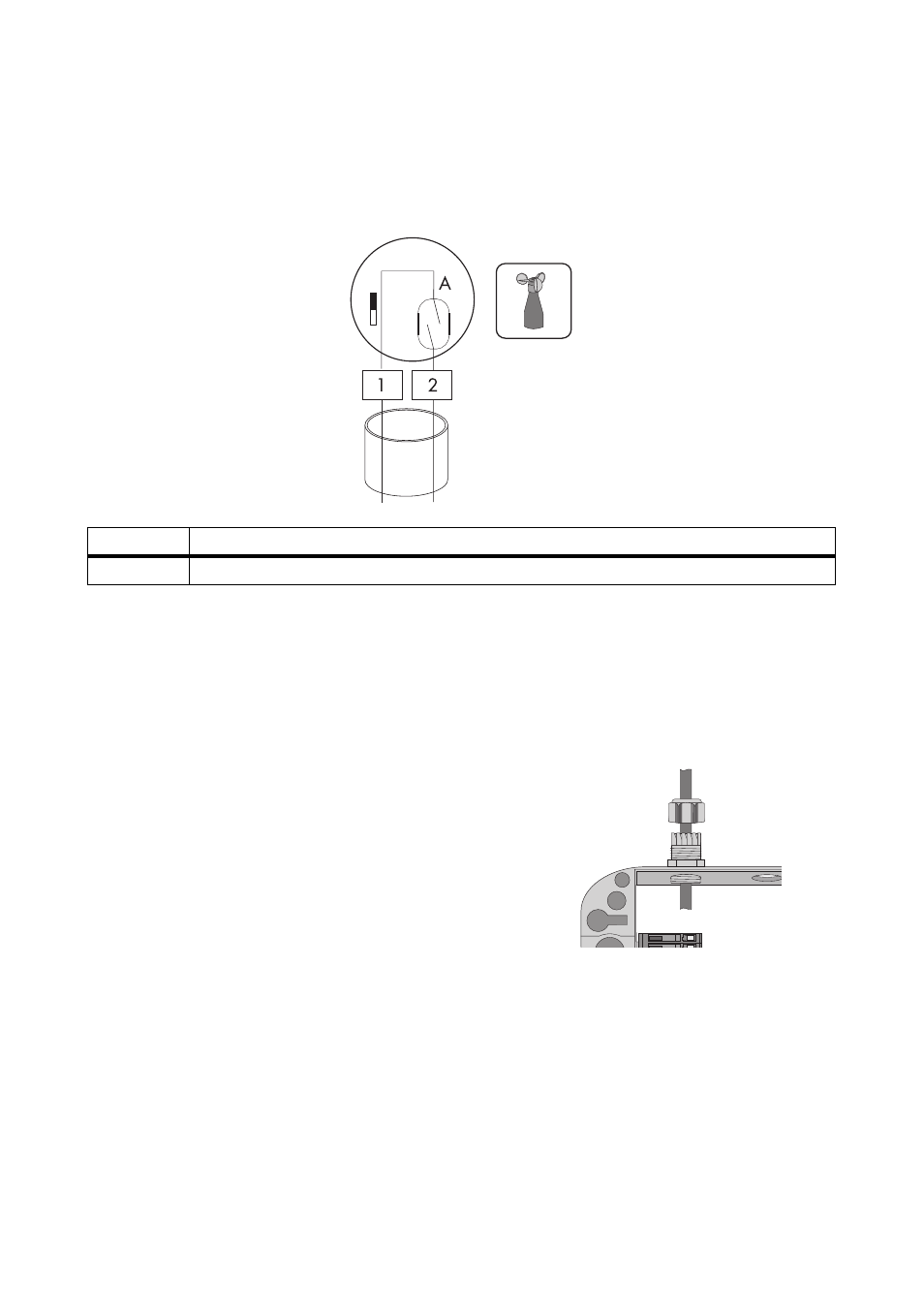

5 Collegamento elettrico
5.1 Schema dei contatti
5.2 Collegamento del sensore al Sunny SensorBox
1. Aprire il Sunny SensorBox come descritto nelle Istruzioni per l'installazione del Sunny
SensorBox.
2. Svitare il dado a risvolto del pressacavo in alto a sinistra del Sunny SensorBox ed estrarre il
tappo cieco.
3. Tirare il cavo del sensore nel Sunny SensorBox
facendolo passare lungo il dado a risvolto e il
pressacavo in alto a sinistra.
Posizione Descrizione
A
Sensore reed
