5 Collegamento SMA Solar Technology AG
14 485i-Module-IA-it-18 Istruzioni per l’installazione

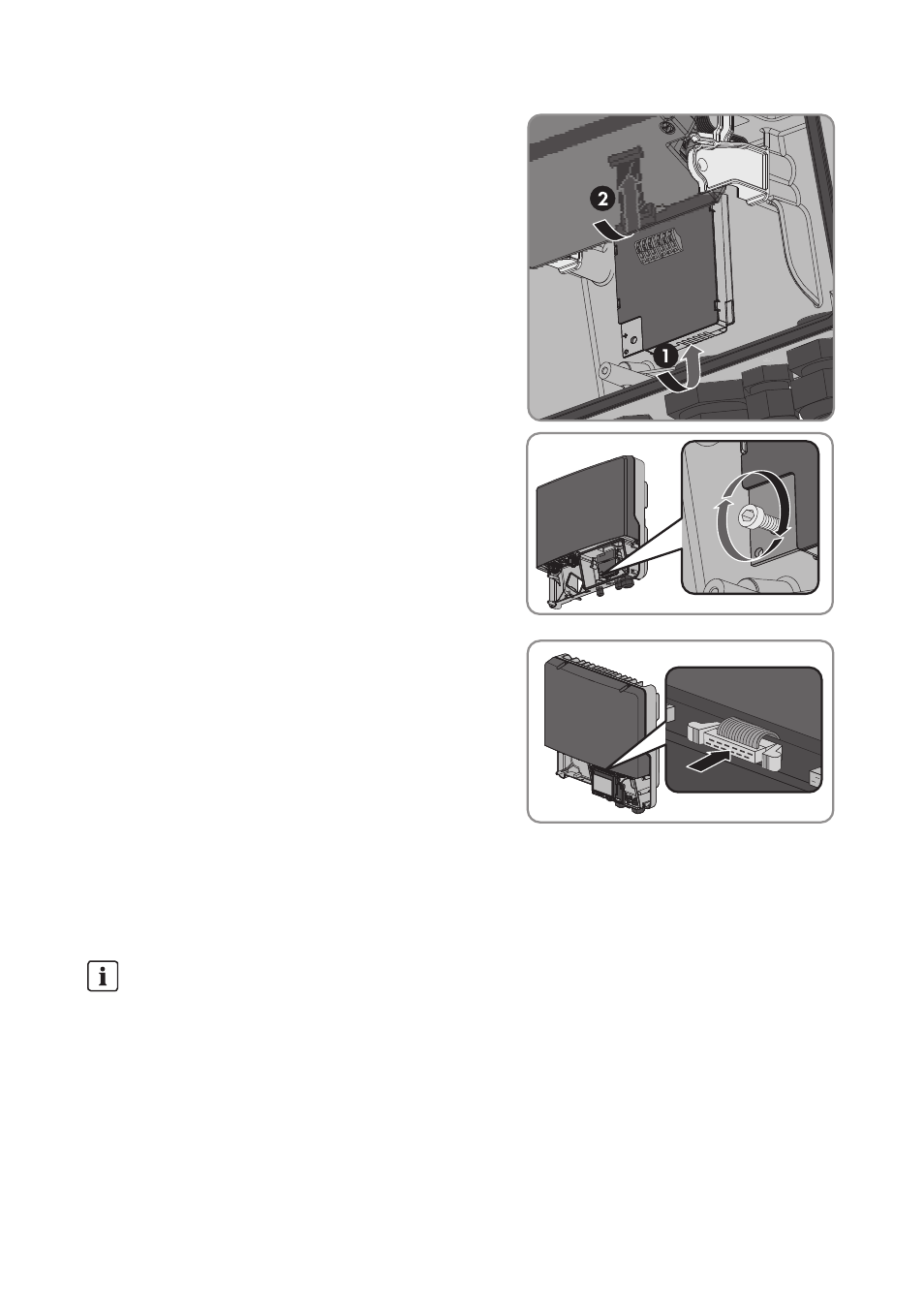

6. Inserire il modulo dati 485 e spingere verso l'alto il
cavo piatto sul retro del display. La chiave sul lato
superiore del modulo dati 485 deve combaciare
con il foro del supporto in plastica dell'inverter.
7. Serrare manualmente il modulo dati 485 tramite
una vite a brugola da 3 (Coppia: 1,5 Nm).
8. Abbassare il display.
9. Inserire la spina del cavo piatto nella presa
centrale.
5.3 Collegamento del modulo dati 485
Per ottenere una buona qualità del segnale, osservare le raccomandazioni sui cavi (v. descrizione
tecnica sul poster del sistema di cablaggio 485).
Durante il funzionamento i cavi elettrici CA producono un campo elettromagnetico che può
disturbare la comunicazione dell'impianto.
Anomalia della trasmissione dati dovuta ai cavi elettrici CA
• Posare i cavi per la comunicazione RS485 mediante apposito materiale di fissaggio, a
una distanza minima di 50 mm dai cavi elettrici CA.
